ЗАМЕНА ЭЛЕКТРОННЫХ МОДУЛЕЙ ИСТОЧНИКА ИЗЛУЧЕНИЯ И ПРИЁМНИКА
ГАЗОАНАЛИЗАТОРА OPECL
!
ВНИМАНИЕ!
Не открывать корпус газоанализатора во взрывоопасной среде.
ПРЕДУПРЕЖДЕНИЕ
Замена модулей источника излучения или приёмника газоанализатора требует
разборки корпуса устройства. Отключить напряжение питания перед началом замены
модулей.
ПРЕДУПРЕЖДЕНИЕ
Разборка газоанализатора OPECL должна выполняться квалифицированным
специалистом, уполномоченным компанией Дет-Троникс.
ПРЕДУПРЕЖДЕНИЕ
Газоанализатор OPECL содержит полупроводниковые элементы, чувствительные к
электростатическому разряду. Используйте стандартные меры предосторожности в
обращении с устройствами, чувствительные к электростатическим разрядам.
Модули следует держать за корпус и не касаться электронных деталей или
клеммников.
ПРОЦЕДУРА ЗАМЕНЫ МОДУЛЕЙ
Для выполнения работ по замене моделей требуются торцевой ключ на 4 мм и динамо-
метрический ключ, позволяющий точно измерить усилие в 0,4 кг-м.
1.
Отключить всё оборудование тревожной сигнализации, если это необходимо. Затем отключить
напряжение питания 24 В, подаваемое на газоанализатор.
2.
Отвинтить четыре крепёжных болта используя торцевой ключ на 4 мм, см. рис. 22.
Поддерживать модуль при снятии последнего болта.

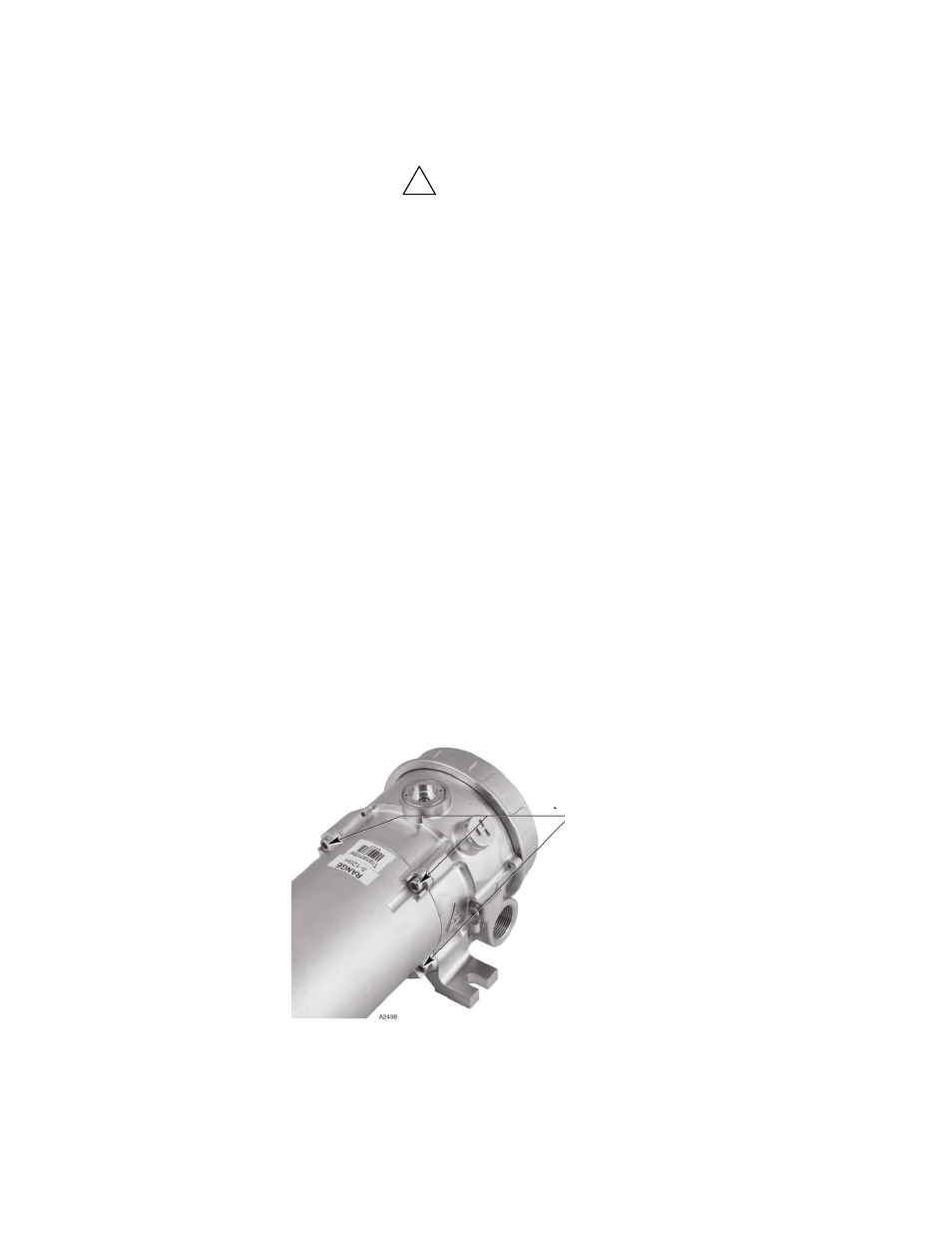

Рис. 22. Место расположения фланцевых болтов
3.
Осторожно извлечь заменяемый модуль из корпуса, избегая перекосов.
Фланцевые крепёжные болты (4 шт.)
