95-3556 22

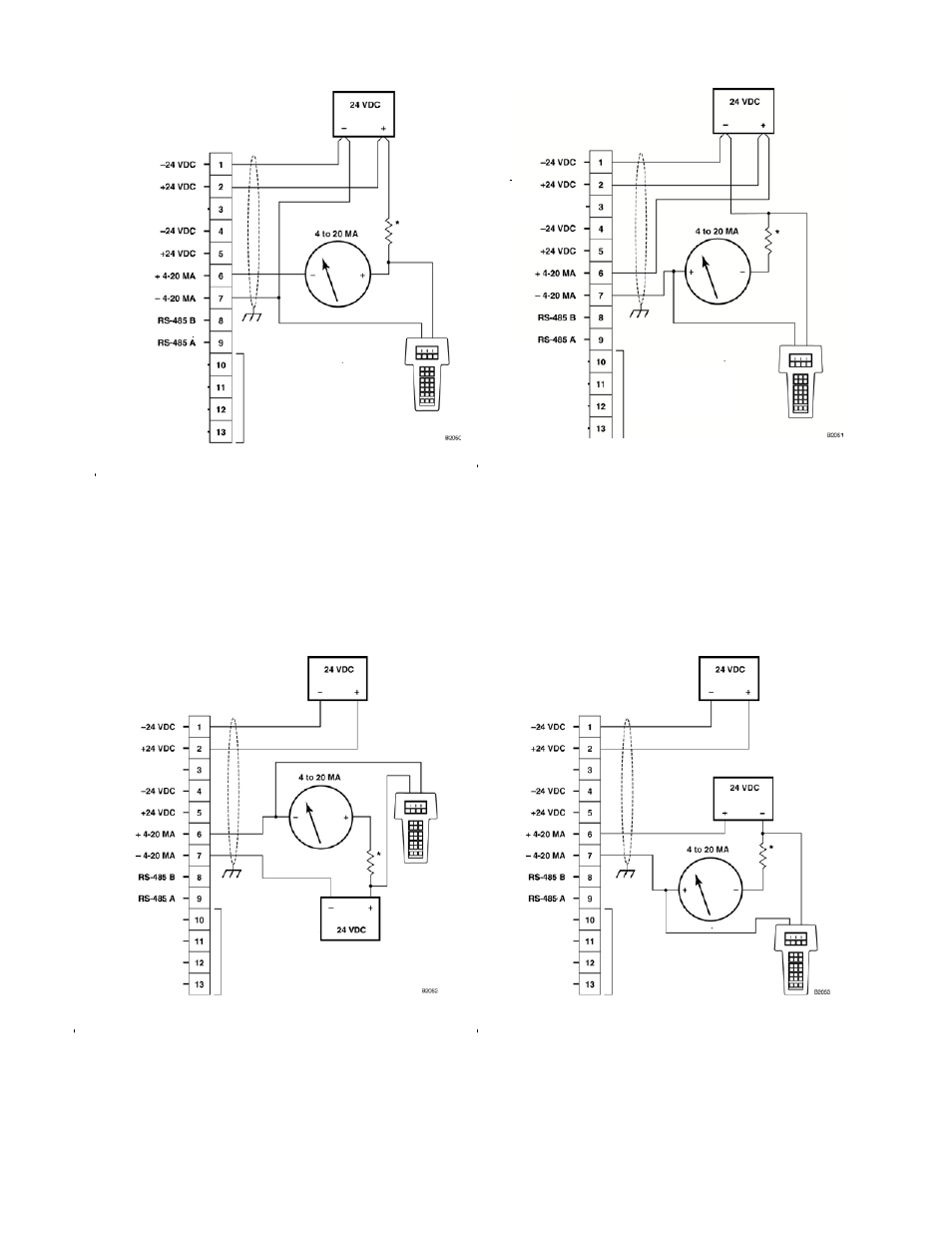

Рис. 12. Газоанализатор OPECL в схеме Рис. 13. Газоанализатор OPECL в
с неизолированным выходом 4 – 20 мА схеме с неизолированным
(потребитель тока) выходом 4 – 20 мА (источник тока)
Рис. 14. Газоанализатор OPECL в схеме с Рис. 15. Газоанализатор OPECL в схеме с
изолированным выходом 4 - 20 мА изолированным выходом 4 - 20 мА
(потребитель тока) (источник тока).
*
Общее сопротивление контура –250 Ом мин.,
600 Ом. макс.
Калибровка
*Общее сопротивление контура –250 Ом мин.,
600 Ом. макс.
* Общее сопротивление контура – 250 Ом мин.,
600 Ом. макс.
Питание реле
Неисправность
Нижний порог
тревоги
Верхний порог
тревоги
Клеммы не для
пользователя
Питание реле
Неисправность
Нижний порог
тревоги
Верхний порог
тревоги
Калибровка
Питание реле
Неисправность
Нижний порог
тревоги
Верхний порог
тревоги
Калибровка
Клеммы не для
пользователя
Клеммы не для
пользователя
* Общее сопротивление контура –250 Ом мин.,
600 Ом. макс.
Питание реле
Неисправность
Нижний порог
тревоги
Верхний порог
тревоги
Клеммы не для
пользователя
Калибровка
