Медленно отрегулировать положение модуля источника излучения вверх и вниз, используя
болты вертикальной регулировки до тех пор, пока визирные нити не окажутся как можно
ближе к центру оптической линзы приёмника. Затяните зажимные гайки вертикальной
юстировки, так, чтобы не сбить положение модуля.
8.
Медленно отрегулировать положение модуля источника излучения влево и вправо,
используя болты горизонтальной регулировки до тех пор, пока визирные нити не окажутся как
можно ближе к центру оптической линзы приёмника. Затяните зажимные винты и гайки
горизонтальной регулировки, так, чтобы не сбить положение модуля.
9.
Развернуть прицел на 180
о
и убедиться, что визирные нити оказались в той же точке. Если
положение визирных нитей сместилось, то винты настройки прицела должны быть отрегули-
рованы следующим образом:
A)
Регулируйте винты настройки до тех пор, пока визирные нити не установятся посередине
между первоначальной позицией (в центре линзы приёмника) и текущим положением
(после разворота прицела на 180
о
), см. рис. 20.
Б) Верните прицел в первоначальную позицию (развернуть прицел ещё раз на 180
о
) и
повторите пункты с 7 по 9 до тех пор, пока не достигнется корректная юстировка.
ПРИМЕЧАНИЕ
Если визирные нити оказываются в центре линзы приёмника при обоих поворотах
прицела на 180
о
,
то дальнейшая настройка не требуется.
10.
Повторить процедуру юстировки (пункты с 6 по 9) для модуля приёмника.
11.
Убедиться в правильной юстировке модуля приёмника (пункты с 6 по 9) и, при необходи-
мости, провести регулировку.
12.
Отсоединить прицел и установить на место защитные козырьки.
13.
Отключить все внешние устройства тревожной сигнализации, подключённые к выходу
приёмника, и подать напряжение питания 24 В к обоим модулям.

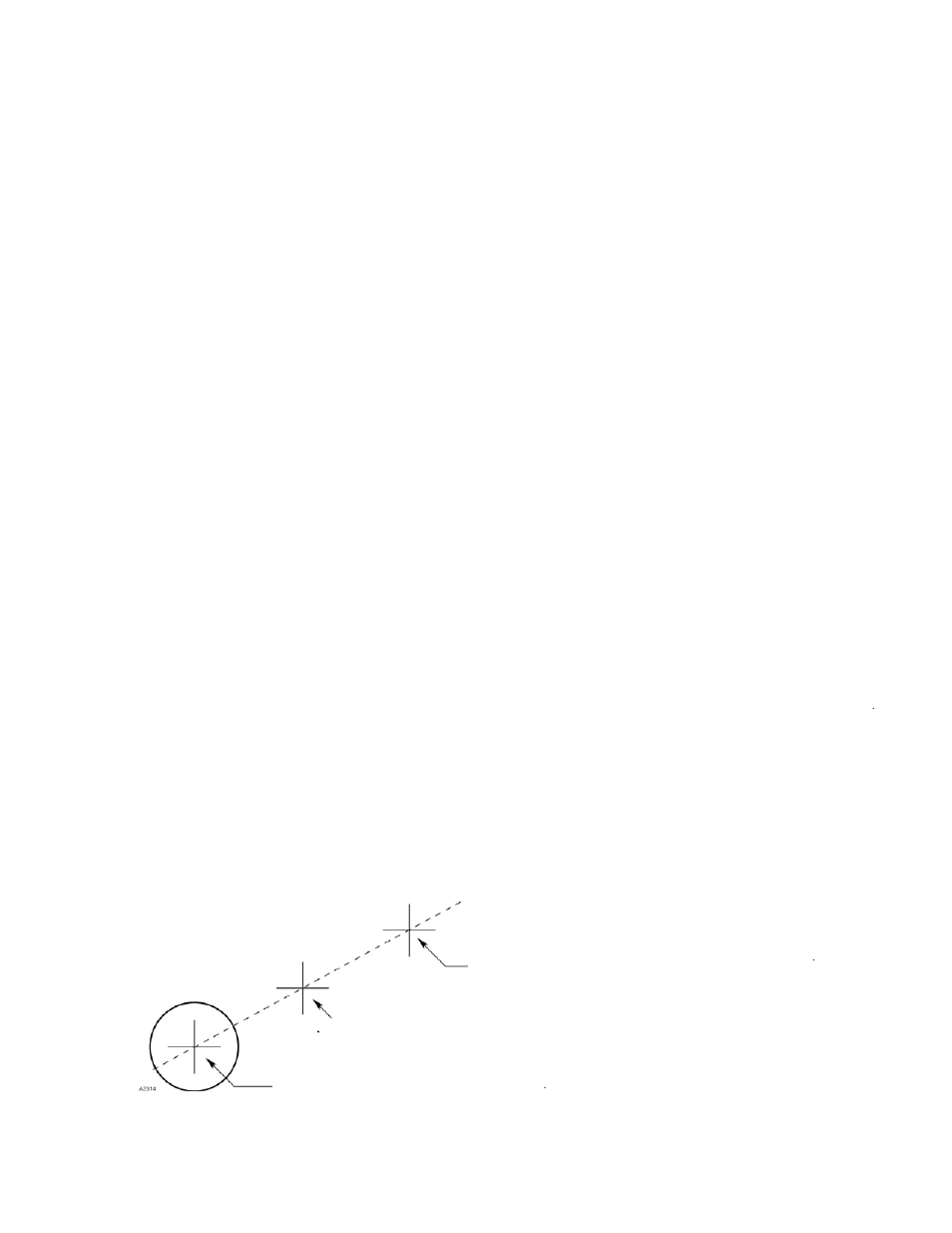

Рис. 20. Проведение юстировки газоанализатора с телескопическим прицелом.
Позиция А – начальная юстировка
Позиция В – промежуточное положение между позицией А и Б
Позиция Б – положение визирных нитей
после разворота прицела на 180
о
.
Шаг 1: Сцентровать визирные нити на цели с помощью
крепёжных болтов монтажной платы (позиция А).
Шаг 2: Развернуть прицел на 180
о
.
Сдвиг центровки
вызывает смещение визирных нитей в позицию Б.
Шаг 3: Регулировать винты настройки прицела так, чтобы
визирные нити установились в позиции В.
Шаг 4: Вернуть прицел на 180
о
в первоначальную
позицию.
Шаг 5: Повторить шаги с 1 по 4 до тех пор, пока не
достигнется корректная юстировка.
