5.
Включите HART-коммуникатор и
убедитесь, что произошла идентификация
газоанализатора. После установления
связи на дисплее коммуникатора
появиться основное меню OPRG Rx.
6.
Из основного меню выберите меню
состояний (позиция 2).
7.
Из меню состояний перейдите в меню
информации о датчике (позиция 3).
8.
Меню информации о датчике
обозначит следующие параметры:
{
Величина отношения концентраций (3) и
коэффициент поглощения (5) являются
основными показателями при проведении
юстировки}.
ПРИМЕЧАНИЕ
Юстировку следует выполнять очень
незначительными приращениями. По
окончании настройки необходимо выждать
не менее 10 с для стабилизации выходного
сигнала. Если необходимо, продолжайте
выполнять настройку пока не достигнется
необходимый уровень сигнала.
9.
Наблюдайте показания уровня
поглащения, выполняя следующие шаги:
А. Проведите серию частичной блокиров-
ки луча на половину линзы
приёмника, используя приспособление
кат. номер 009762-002. Выполните после-
довательную блокировку верхней, правой,
нижней и левой половинок линзы.
Убедитесь, что уровень поглащения,
индицируемый на дисплее коммуникатора
HART
находится как можно ближе к нулю.
Б. В случае, когда показания погла-
щения соответствуют уровню более,
чем ± 5%, то для получения оптимальной
настройки необходима процедура точной
юстировки, см. рис. 21.
В. Если регулировки для приёмника были
необходимы, то выполните калибровку
нуля, а затем повторите последовате-
льность частичных блокировок луча.
Повторите настройку, калибровку луча и
проверяйте процесс до тех пор, пока
регулировки приёмника остаются
необходимыми, а блокировка луча не
оказывает никакого эффекта на работу
приёмника во время испытания.

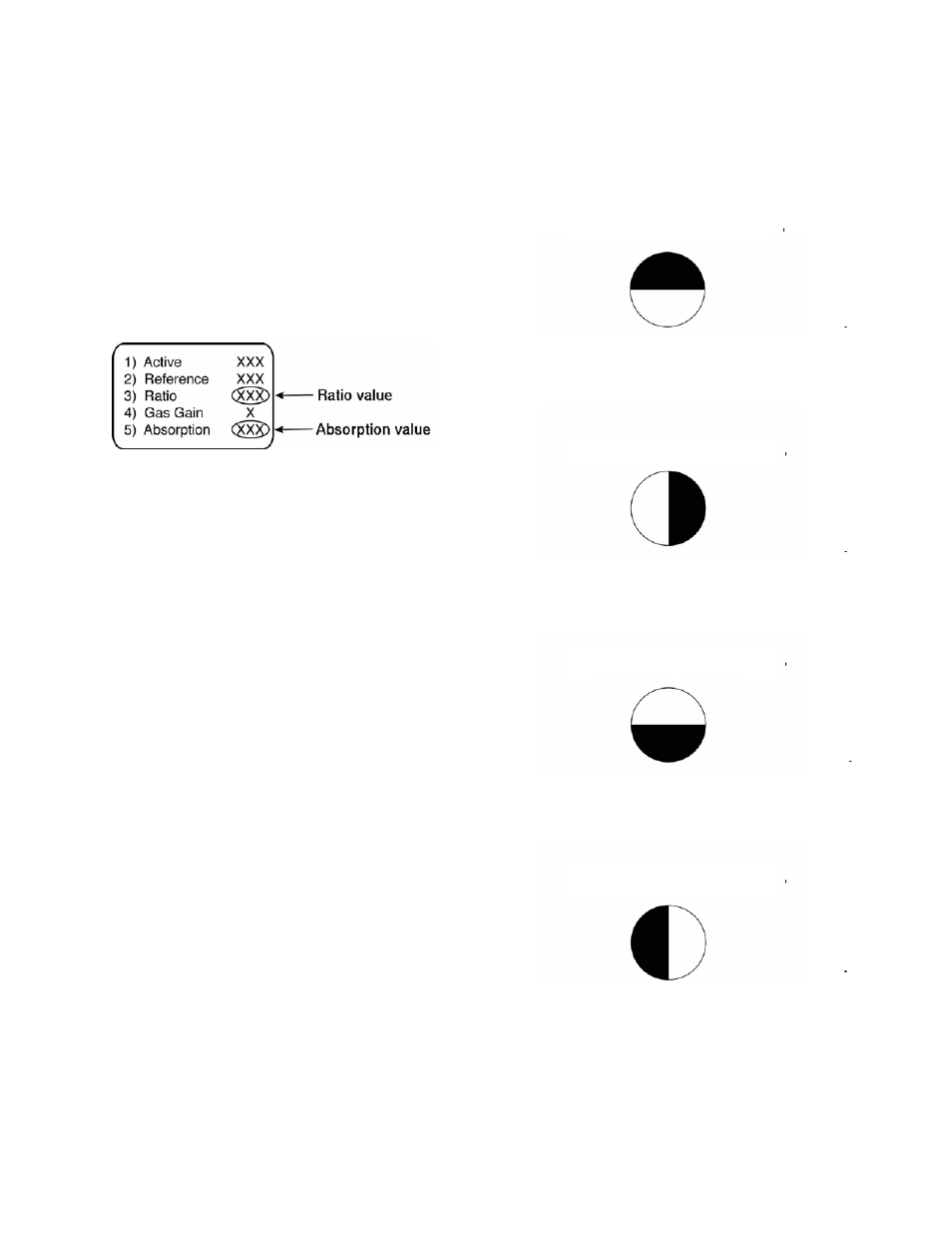

Рис. 21. Диаграмма выполнения блокировки
светового луча газоанализатора OPECL.
Блокировка луча слева
Блокировка луча снизу
Блокировка луча справа
Блокировка луча сверху
Если данная блокировка вызывает увеличение
поглащения более, чем на 5%, то направьте
приёмник вниз.
Если данная блокировка вызывает увеличение
поглащения более, чем на 5%, то поверните
приёмник влево.
Если данная блокировка вызывает увеличение
поглащения более, чем на 5%, то направьте
приёмник вверх.
Если данная блокировка вызывает увеличение
поглащения более, чем на 5%, то поверните
приёмник вправо.
