Инструкция по эксплуатации Det-Tronics OPECL Infrared Hydrocarbon Gas Detector
Страница 31
25
95-3556

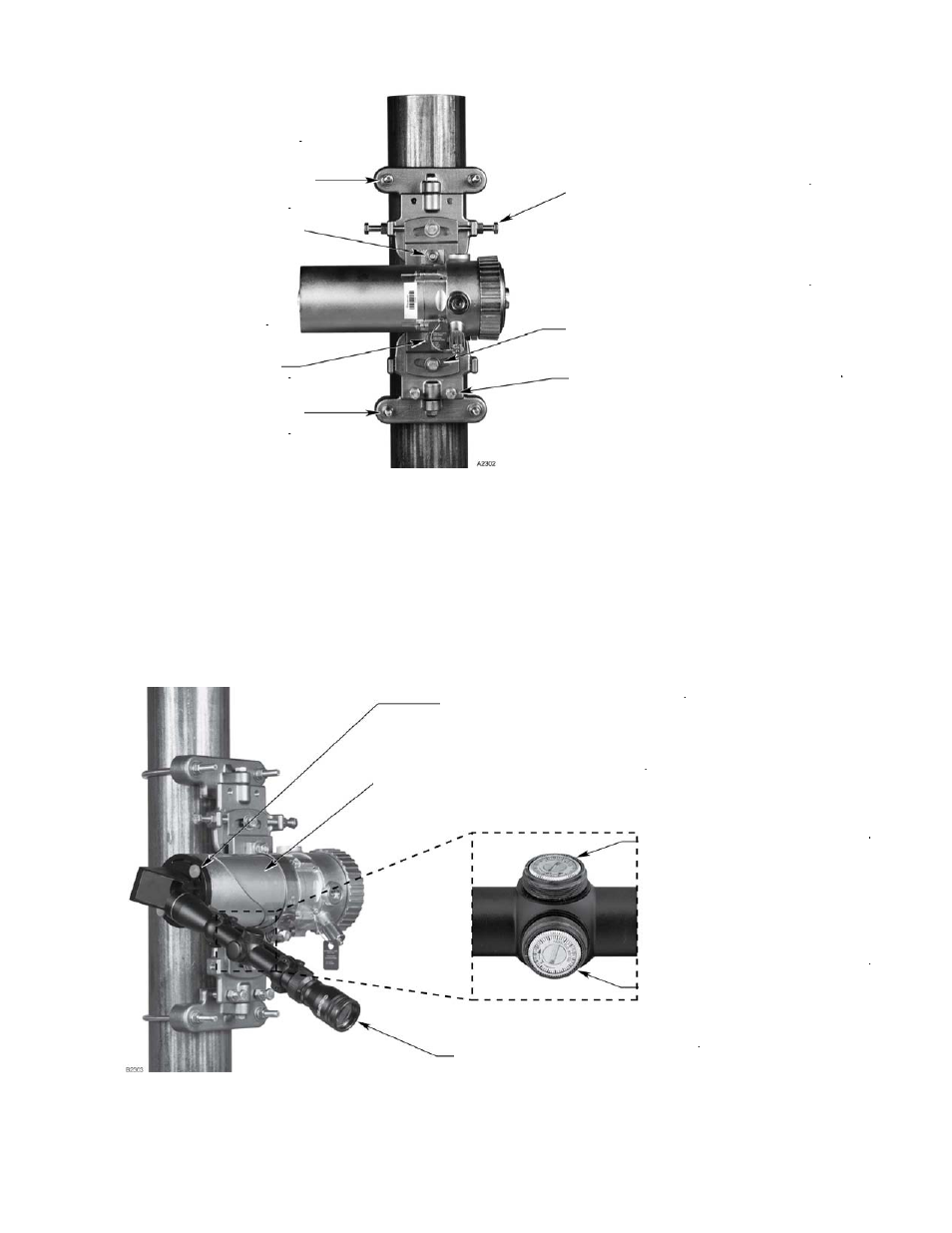

Рис. 18. Элементы крепления и юстировки газоанализатора.
6.
Установить телескопический прицел на модуле источника излучения и закрепить с помощью
невыпадающих винтов, как показано на рис. 19. Убедиться, что прицел правильно укреплён, к
окуляру обеспечен свободный доступ и винты крепления полностью затянуты.
Рис. 19. Газоанализатор с установленным прицелом юстировки.
Зажимные болты с гайками
вертикальной регулировки (2)
Зажимная гайка вертикальной
юстировки (2)
U-
образный монтажный
болт с гайками (2)*
*Зажимное усилие в
2,76 кг-м
Крепёжный
болт газоанализатора *
Крепёжный
болт газоанализатора *
U-
образный монтажный
болт с гайками (2)*
Временно сместить защитный
козырёк в сторону клеммного отсека
Телескопический прицел
юстировки
Зажимные болты с гайками
горизонтальной регулировки (2)
Винт вертикальной
настройки
Винт горизонтальной
настройки
Невыпадающие винты (2)
