2. Ввод в эксплуатацию
2-26
Festo P.BE-CPX-FB13-RU ru 0811c
1
Выберите
систему
управления
2
Вставьте рельс
стойки
3
Создайте
систему
управления
в окне рельса
стойки
1
3
2
4

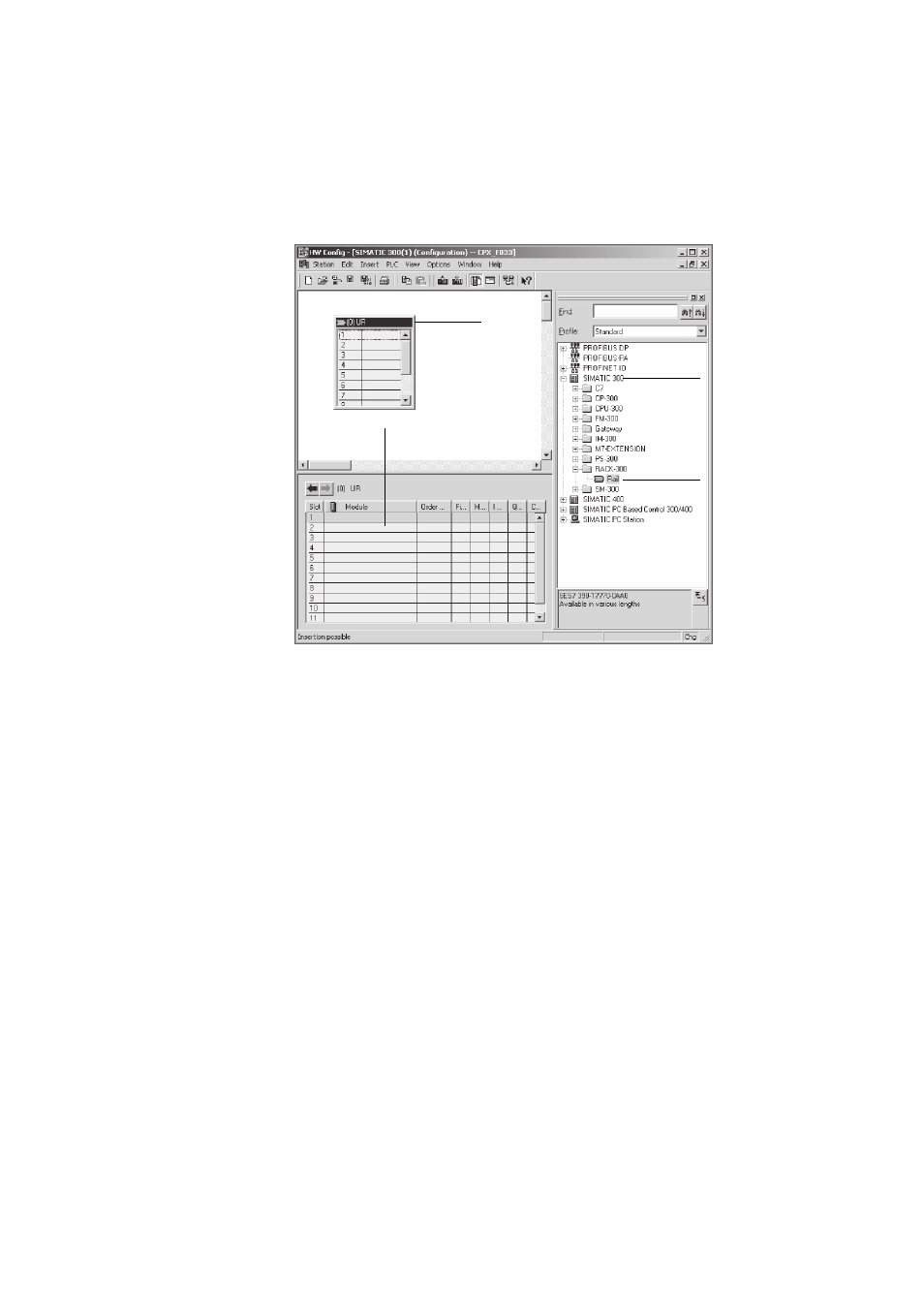

Рис. 2/5: Создание системы управления (ПЛК/мастер-
станции) – вставка рельса стойки (Rail)
6. Добавьте ваш ЦП и систему PROFIBUS в конфигурацию
оборудования:
–
Перетащите соответствующий элемент каталога
(символ) в окно рельса стойки (
3 или 4
в Рис. 2/5). Строка 1/слот 1 находится в резерве
и не может применяться для конфигурирования.
–
Откроется диалоговое окно “Properties PROFIBUS
interface”: Создайте при помощи “New...” систему
PROFIBUS и при необходимости обработайте во
вкладке “Network Settings” записи “Transmission
rate” и “Profile” (скорость передачи данных/ско-
рость передачи в бодах и профиль).
