2. Ввод в эксплуатацию
2-19
Festo P.BE-CPX-FB13-RU ru 0811c

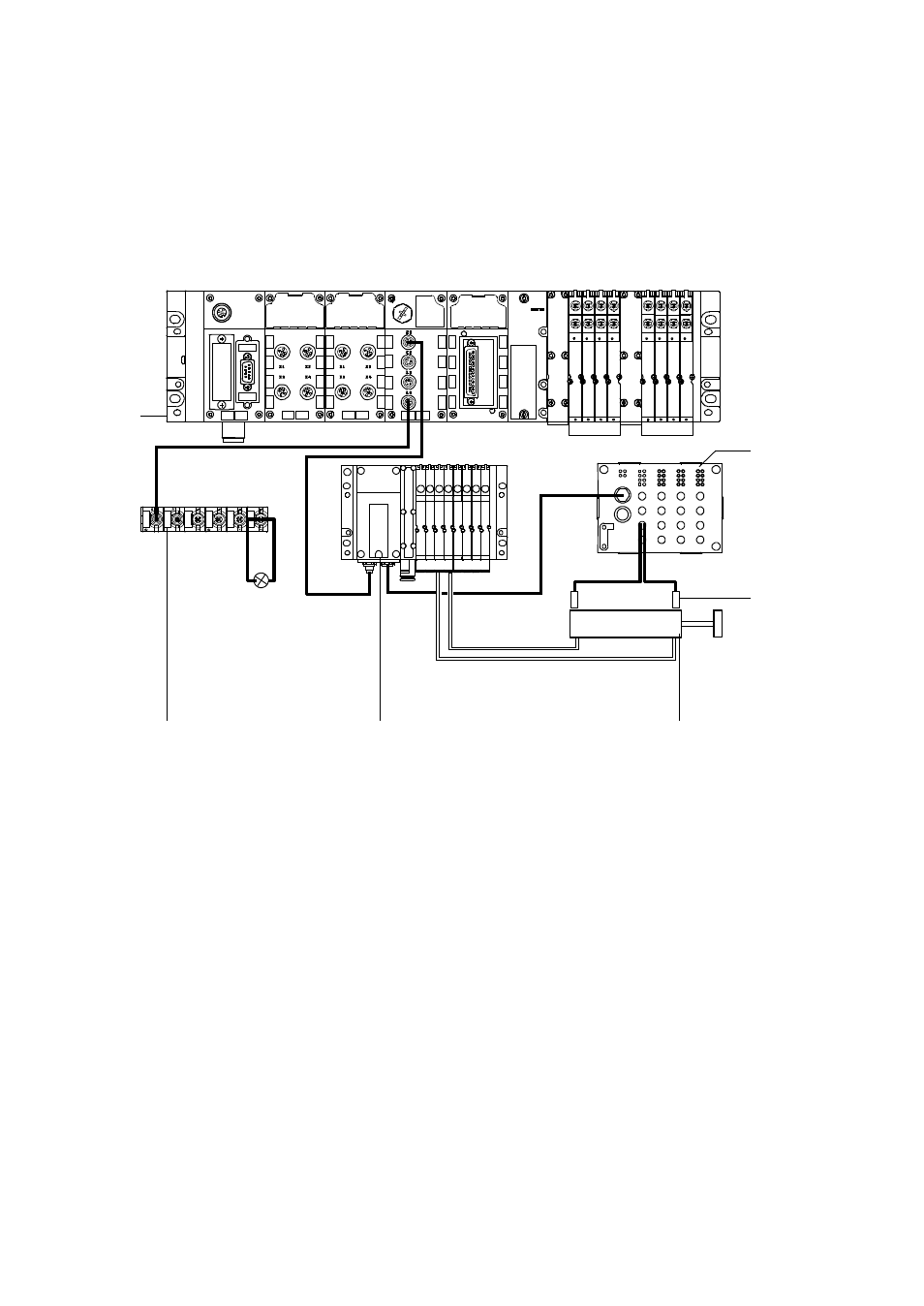

Пример 3: CPX-терминал CP-интерфейсом
1
2
3
4
5
6
Модуль №:
0
8 O
8 O
1
2
3
4
5
6
8DI
4DO
8DI
8DO
Цепочка 4
Цепочка 1
Цепочка 1
1
CPX-терминал с CP-интерфейсом
(модуль № 3)
2
CP-модуль выходов CL на CP-цепоч-
ке 4
3
CPI-пневмоостров MPA на CP-цепоч-
ке 1
4
Цилиндр
5
Датчик
6
CP-модуль входов EL
Рис. 2/4: Пример – Терминал 3 (с CP-интерфейсом)
