A. Техническое приложение
A-12
Festo P.BE-CPX-FB13-RU ru 0811c
Вы можете продолжать использовать функциональные
модули SFC 58 и SFC 59 в ваших S7-проектах, работавших
до настоящего времени.
Рекомендация: При создании новых проектов пользуйтесь
новыми функциональными модулями SFB 52 и SFB 53,
чтобы применять полнофункциональный вариант DPV1.
Прежде чем получить доступ к данным, установите совме-
стимость с DPV1 на “совместим с S7”, как описано ниже.
Настройка совместимости с DPV1
Параметризуйте шинный узел Fieldbus в соответствии с S7,
если вы работаете с мастер-станцией Siemens:
1. Действуйте, как описано в параграфе 2.2.2, выполните
двойной щелчок мышью на шаге 1, но в строке узла
Fieldbus в таблице конфигурации.
Отобразится диалоговое окно “Свойства – DP-слэйв”.
2. Выберите вкладку “Параметризация” и измените зна-
чение “DPV1-службы” на “совместим с S7” (см. следую-
щий рисунок).
3. Подтвердите нажатиемOK.

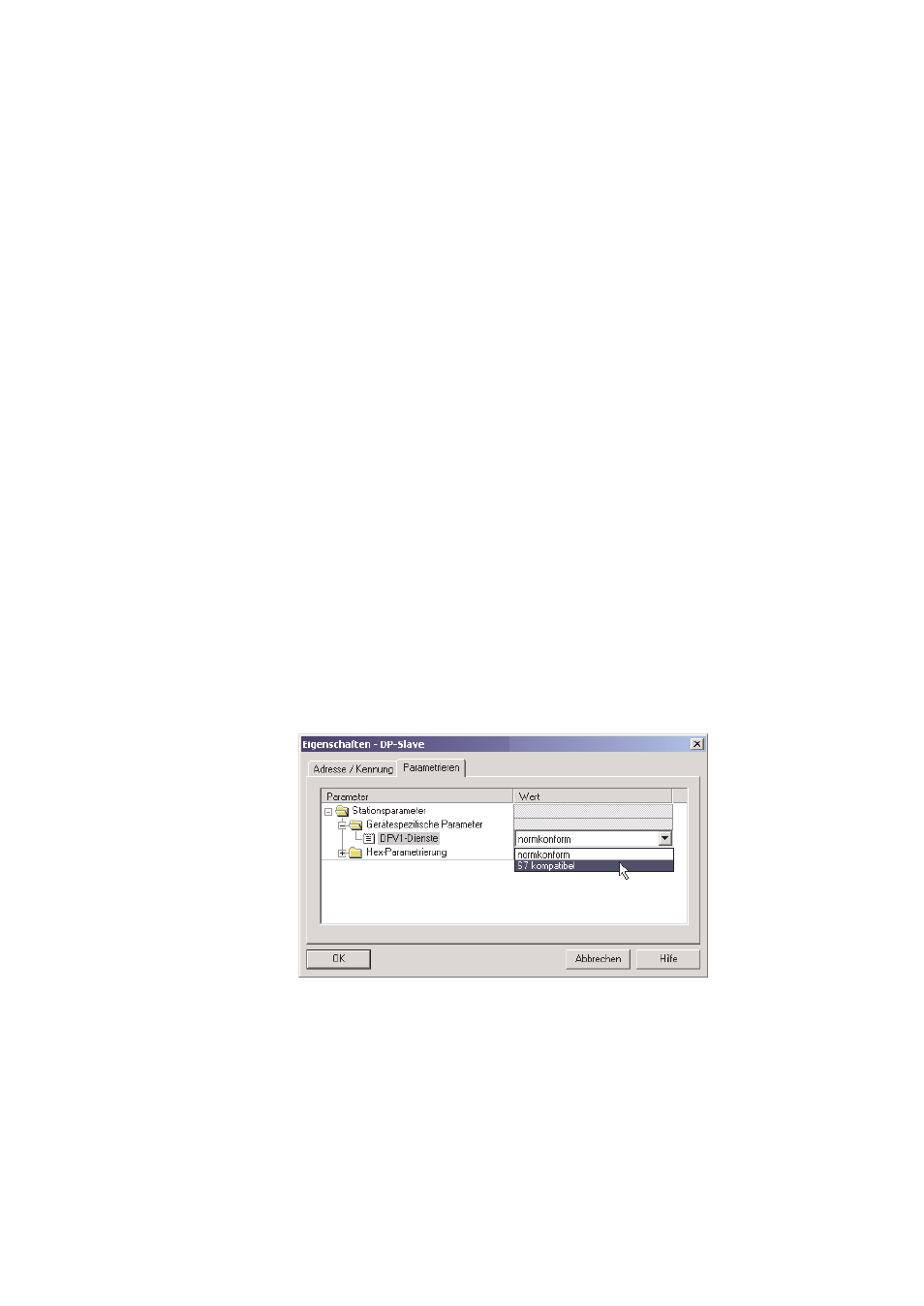

Рис. A/1: Настройка совместимости для доступа по DPV1
