2. Ввод в эксплуатацию

2-25

Festo P.BE-CPX-FB13-RU ru 0811c

Создание системы управления (ПЛК/мастер-станции)

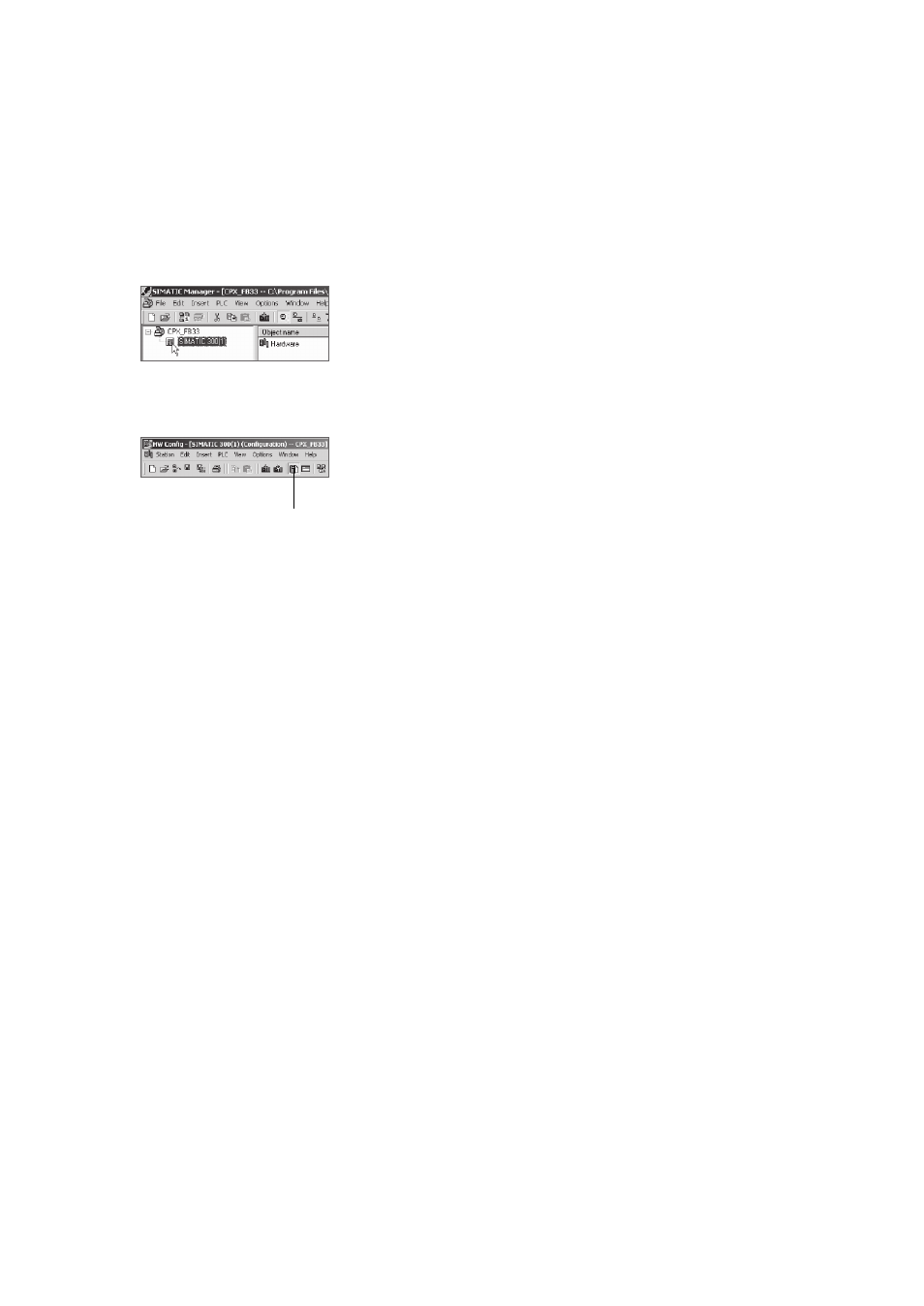

1. Однократно щелкните мышью на символе станции

(находится слева от имени станции) и затем дважды
(двойной щелчок) – на символе оборудования в
столбце “Object name” (Имя объекта).
Откроется окно конфигурации оборудования
HW Config (Station Configuration).

1

2. Откройте каталог оборудования (Catalog View,

1 на

рисунке рядом).

3. Выберите вашу систему управления (ПЛК/мастер-стан-

цию) в каталоге оборудования (например, SIMATIC
300,

1 на Рис. 2/5):

Нажмите на символ “плюс”, чтобы расширить выбор.

4. Откройте папку стойки (например, RACK-300,

2

на Рис. 2/5).

5. Щелкните дважды по символу рельса стойки (напри-

мер, RAIL,

2 на Рис. 2/5).

В левой части окна HW Config откроется подокно
(с символом рельса стойки в заглавной строке) (

3

или

4 на Рис. 2/5).

Данное подокно символизирует рельс стойки (про-
фильный рельс) вашей системы управления. В этом
подокне вы можете объединять отдельные элементы
вашей системы управления и тем самым создавать
основу вашей системы автоматизации PROFIBUS.
