1. Подключение
1-5
Festo P.BE-CPX-FB13-RU ru 0811c
Примечание
Применяйте защитные колпачки или заглушки, чтобы
закрыть неиспользуемые разъемы. Так достигается сте-
пень защиты IP65/IP67 (см. параграф 1.3.4).
Демонтаж и монтаж
Шинный узел Fieldbus монтируется на основание CPX-тер-
минала (см. Рис. 1/2).
Демонтаж
Демонтируйте шинный узел Fieldbus следующим образом:
1. Выкрутите 4 винта шинного узла с помощью отвертки
со звездочкой – типоразмер T10.
2. Осторожно, без перекоса снимите шинный узел с токо-
ведущих шин основания.
1
Шинный узел
Fieldbus
CPX-FB13
2
Основание
3
Токоведущие
шины
4
Винты под
отвертку со
звездочкой
типоразмера T10
3
4
1
2

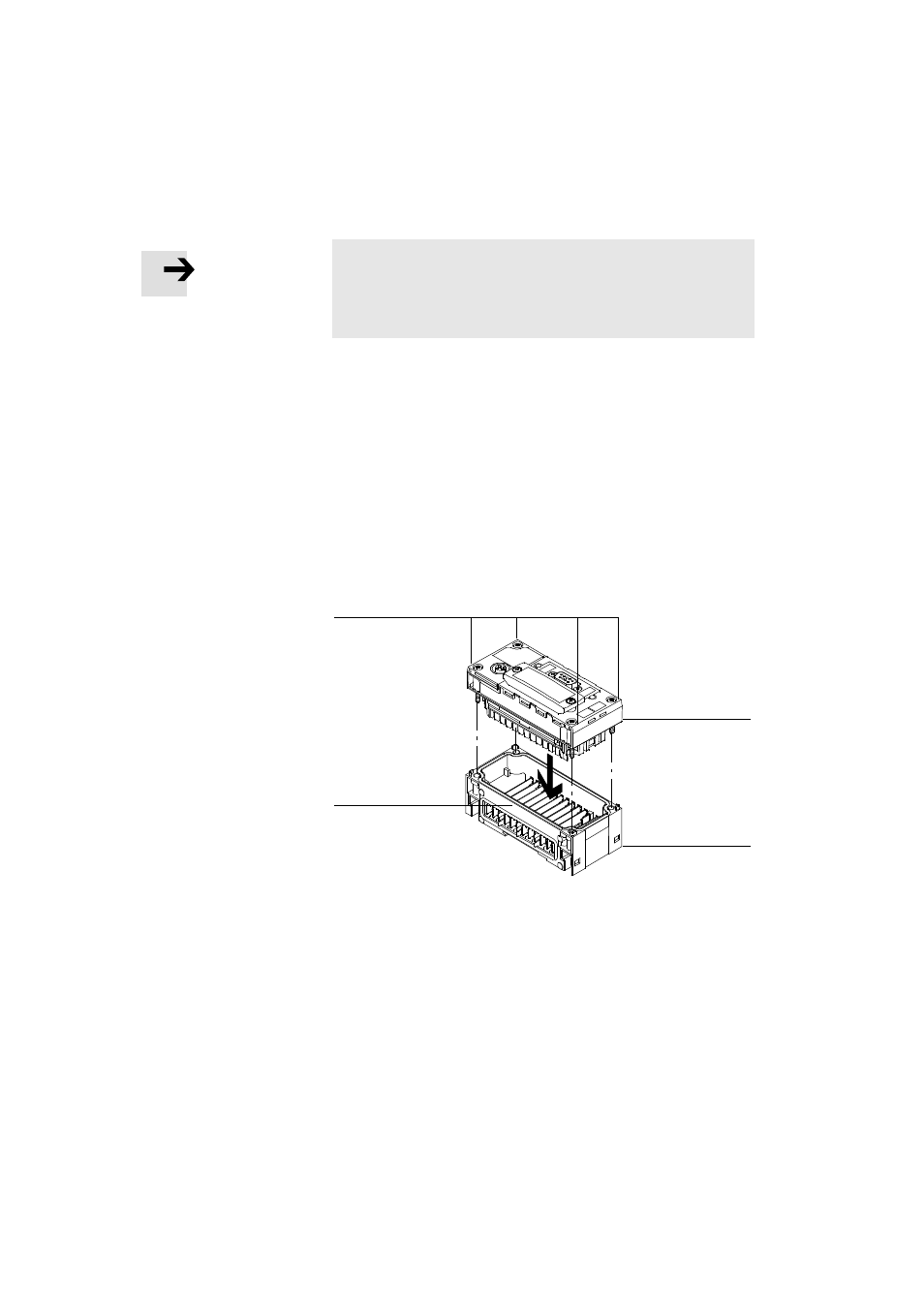

Рис. 1/2: Демонтаж/монтаж шинного узла Fieldbus
