1. Подключение
1-24
Festo P.BE-CPX-FB13-RU ru 0811c
Подключение с помощью адаптеров M12 (с коди-
ровкой Reverse Key)
Существует два отличных друг от друга адаптера для
подсоединения CPX-FB13 через штекерный разъемM12 к
Fieldbus. Адаптеры M12 можно отсоединить от
CPX-терминала без необходимости размыкания шинной
линии (функция T-Tap).
–
Тип: FBA-2-M12-5POL-RK (изделие № 533118)
–
Тип: CPX-AB-2-M12-RK-DP (изделие № 541519)
Подключение к Fieldbus выполняется посредством5-по-
люсного штекера M12 с резьбовымсоединениемPG 9.
Используйте вторую соединительную розетку для вывода
линии Fieldbus.
Адаптер M12
с кодировкой Reverse Key
Контакт № Шина IN
(ВХ.)
Контакт № Шина OUT
(ВЫХ.)
5
2
3
4
1
5
1
4
3
2
1. n.c.
2.
RxD/TxD-N
3. n.c.
4.
RxD/TxD-P
5. PE
Резьба M12: функциональ-
ное заземление, экран
1. VP (P5V)
2.
RxD/TxD-N
3. DGND (M5V)
4.
RxD/TxD-P
5. PE
Резьба M12: функциональ-
ное заземление, экран
Защитный колпачок или штекер с сопротивлением
оконечной нагрузки шины, если разъем
не используется.
Шина IN
(ВХ.)
Шина OUT (ВЫХ.)
Шина IN
(ВХ.)
Шина
OUT (ВЫХ.)
FBA-2-M12-5POL-RK
CPX-AB-2-M12-RK-DP

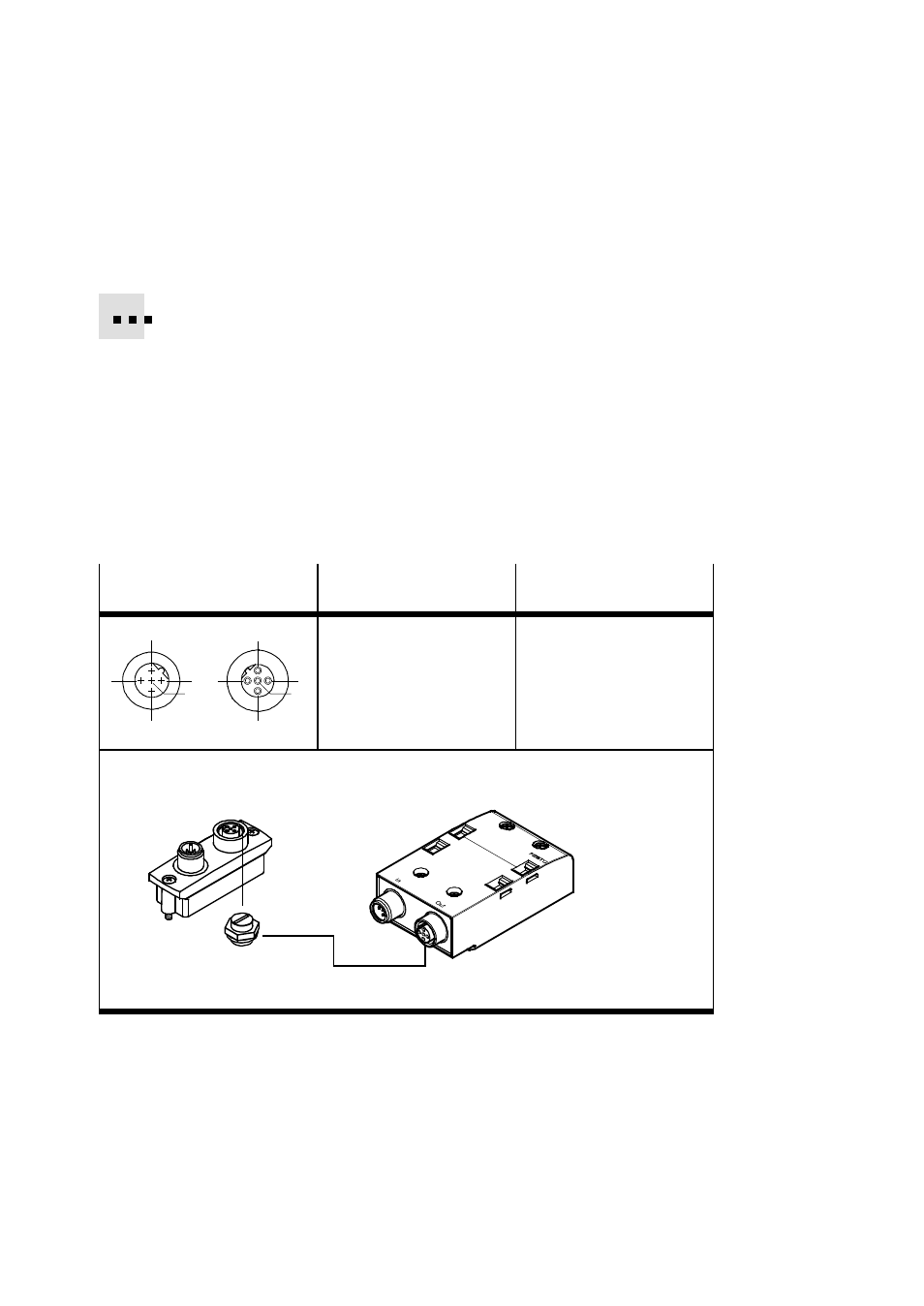

Табл. 1/9: Назначение контактов адаптеров M12 для интерфейса Fieldbus
