1. Подключение
1-23
Festo P.BE-CPX-FB13-RU ru 0811c
1
Крышка со смот-
ровымокном
2
Заглушка, если
разъемне ис-
пользуется
3
Зажимная скоба
для подсоедине-
ния экрана
4
Fieldbus, входя-
щее соединение
(IN)
5
Переключатель
для соединения
шины и последу-
ющих устройств
Fieldbus
6
Fieldbus, выходя-
щее соединение
(OUT)
7
Соединено толь-
ко емкостной
связью
ON
A B
A B
2
1
3
4
5
6
7
Шина in (вх.)
Шина
out (вых.)

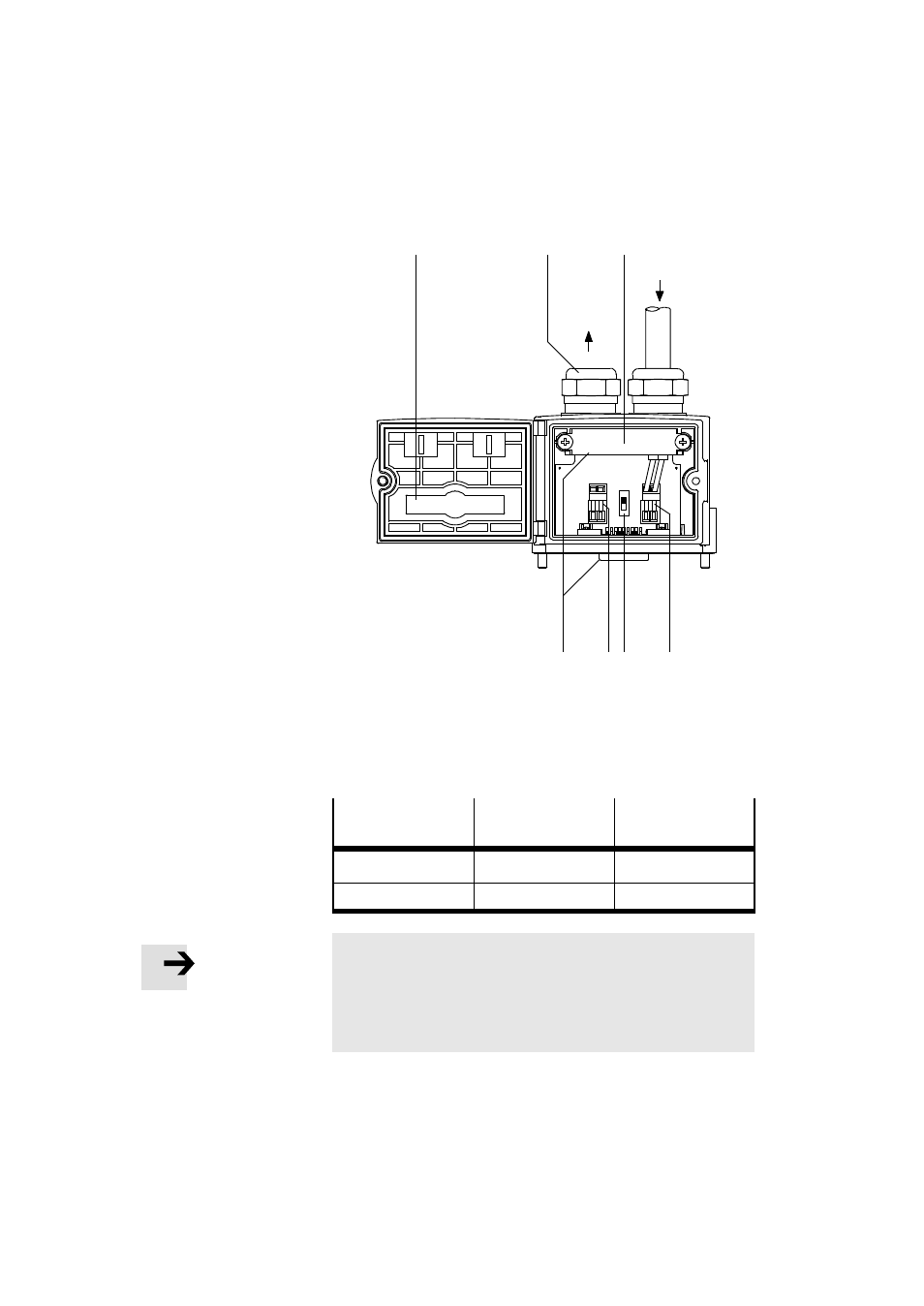

Рис. 1/6: Штекеры Fieldbus фирмы Festo, тип FBS-SUB-9-GS-DP-B
DIL-переключатель
С помощью переключателя в штекере Fieldbus можно
выполнять следующее переключение:
Положение
переключателя
Оконечная
нагрузка шины
Выходящий
кабель Fieldbus
OFF (ВЫКЛ.)
не включена
подключен
ON (ВКЛ.)
включена
не подключен
Примечание
Обратите внимание на типовое обозначение вашего
штекера Fieldbus. Новый штекер типа FBS-SUB-9-GS-DP-
B отключает выходящий кабель Fieldbus в случае вклю-
чения оконечной нагрузки шины.
