2. Ввод в эксплуатацию
2-15
Festo P.BE-CPX-FB13-RU ru 0811c
Примеры конфигурации

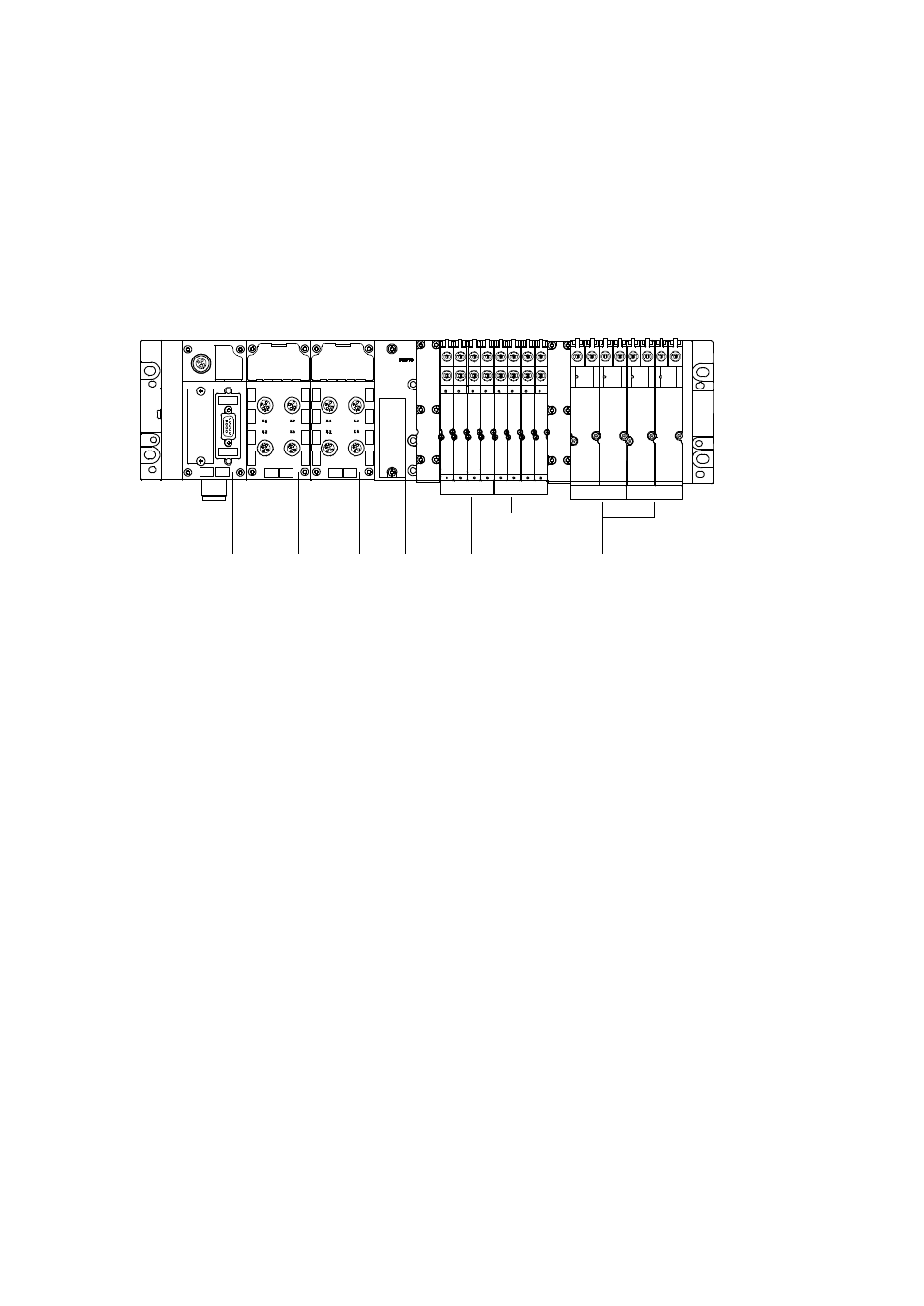

Пример 1: CPX-терминал с MPA-пневматикой
8DI
4DO
8 O
0
1
2
3
4
1
2
3
4
5
6
5
Модуль №:
6
8 O
4 O
4 O
1
Шинный узел Fieldbus CPX-FB13
2
Модуль на 8 входов
3
Модуль на 4 выхода
4
Пневматический интерфейс для
MPA-пневматики
5
Распределители/Пневматические
модули MPA1
6
Распределители/Пневматические
модули MPA2
Рис. 2/2: Пример – Терминал 1 (с MPA1- и MPA2-пневматикой)
Сконфигурируйте CPX-терминал помодульно слева напра-
во. В следующей таблице представлена конфигурация
описанного выше в примере терминала:
