1. Подключение
1-28
Festo P.BE-CPX-FB13-RU ru 0811c
Системное питание,
дополнительное питание
и питание
распределителей
Через основания с системным, дополнительным
питаниеми питаниемраспределителей к CPX-терминалу
подается рабочее напряжение и напряжение нагрузки.
Другие основания – на стадии подготовки.
Штекеры
Назначение контактов основания с
системным питанием
Тип CPX-GE-EV-S...
Тип CPX-M-GE-EV-S...
дополнительным пи-
танием
Тип CPX-GE-EV-Z...
Тип CPX-M-GE-EV-Z...
питанием распреде-
лителей
Тип CPX-GE-EV-V...
7/8”-5POL
1
2
3
4
5
1: 0 В
VAL
/ 0 В
OUT
2: 0 В
EL/SEN
3: клемма заземления
(опережающий)
4: 24 В
EL/SEN
5: 24 В
VAL
/ 24 В
OUT
1: 0 В
OUT
2: свободный
(not connected)
3: клемма заземления
(опережающий)
4: свободный
(not connected)
5: 24 В
OUT
–
D
C
B
A
7/8”-4POL
1)
A: 24 В
EL/SEN
B: 24 В
VAL
/ 24 В
OUT
C: клемма заземления
D: 0 В
EL/SEN
/
0 В
VAL
/ 0 В
OUT
(опережающий)
A: свободный
(not connected)
B: 24 В
OUT
C: клемма заземления
D: 0 В
OUT
(опережающий)
A: свободный
(not connected)
B: 24 В
VAL
C: клемма заземления
D: 0 В
VAL
(опережающий)
2
3
4
1
M18
1: 24 В
EL/SEN
2: 24 В
VAL
/ 24 В
OUT
3: 0 В
EL/SEN
/
0 В
VAL
/ 0 В
OUT
4: клемма заземления
1: свободный
(not connected)
2: 24 В
OUT
3: 0 В
OUT
4: клемма заземления
1: свободный
(not connected)
2: 24 В
VAL
3: 0 В
VAL
4: клемма заземления
1)
Учитывайте информацию на штекере
В
EL/SEN
:
рабочее напряжение электроники/датчиков
В
OUT
:
напряжение нагрузки выходов
В
VAL
:
напряжение нагрузки распределителей

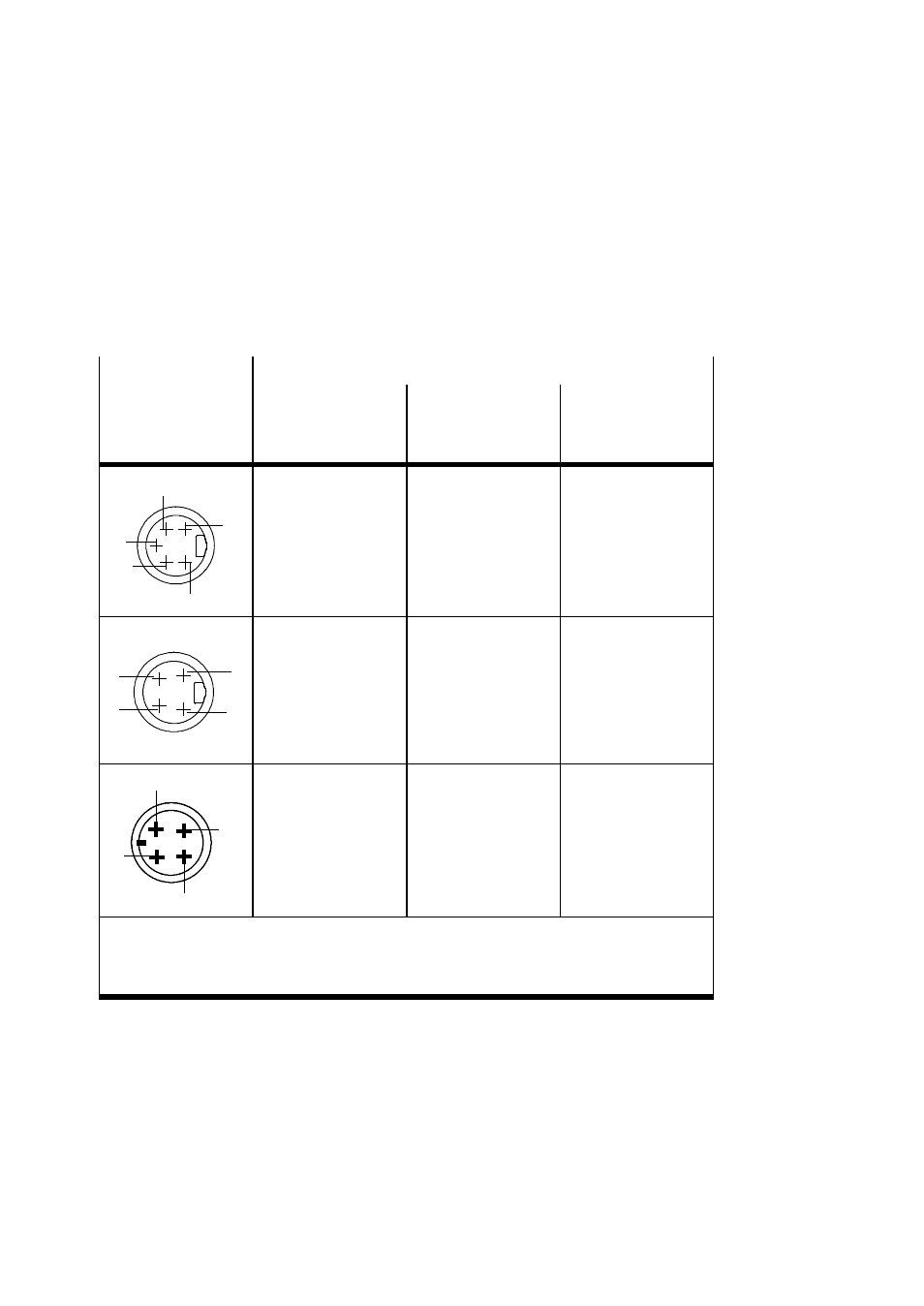

Табл. 1/10: Назначение контактов системного питания, дополнительного питания
и питания распределителей
