1. Подключение
1-9
Festo P.BE-CPX-FB13-RU ru 0811c
1
DIL-переключа-
тель 1:
Режимработы
2
DIL-переключа-
тель 2:
Резерв (переклю-
чающие элемен-
ты должны стоять
на OFF (ВЫКЛ.))
3
DIL-переключа-
тель 3 (8):
Режимдиагно-
стики
4
DIL-переключа-
тель 3 (1-7):
Номер станции
12
34
56
7
8
O
N
(ВКЛ
.)
1 2
1 2
ON (ВКЛ.) ON (ВКЛ.)
1
2
3
4

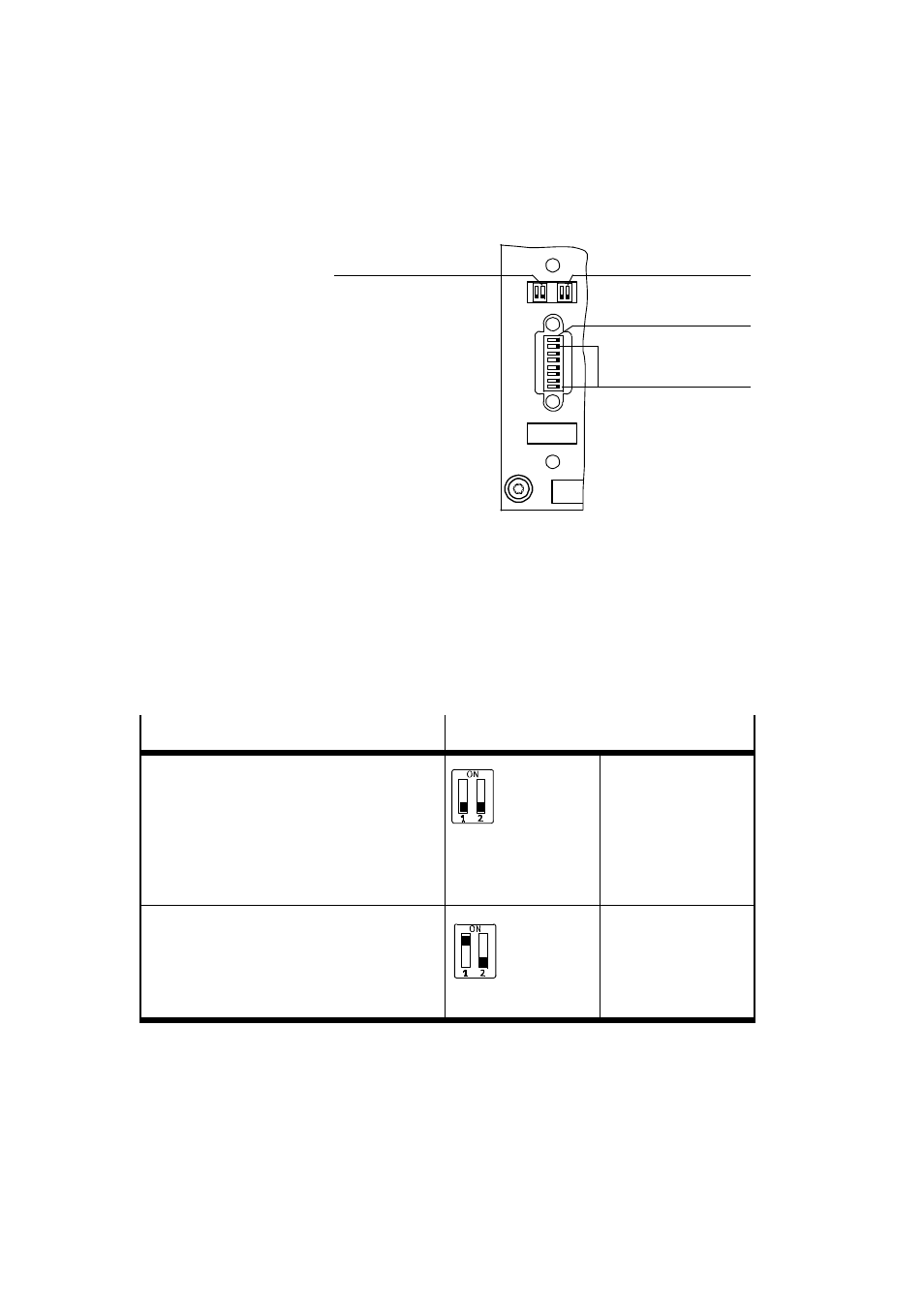

Рис. 1/3: DIL-переключатели на шинномузле Fieldbus
Настройка режима работы DIL-переключателем
1
С помощью переключающего элемента 1 DIL-переключа-
теля 1 настройте режимработы шинного узла:
Режим работы
Настройка DIL-переключателя 1
Режим работы Remote I/O (Удаленные вхо-
ды/выходы)
Управление всеми функциями CPX-терминала
осуществляется непосредственно
мастер-станцией PROFIBUS. Контроллер FEC,
который может быть встроен в CPX-терминал,
работает как пассивный функциональный
модуль без участия в управлении.
DIL 1.1: OFF (ВЫКЛ.)
DIL 1.2: OFF (ВЫКЛ.)
(заводская настройка)
Режим работы Remote Controller (Удаленный
контроллер)
Встроенный в CPX-терминал FEC принимает на
себя управление входами/выходами. Этот
режим работы целесообразен, только если
FEC встроен в CPX-терминал.
DIL 1.1: ON (ВКЛ.)
DIL 1.2: OFF (ВЫКЛ.)
Табл. 1/1: Настройка режима работы DIL-переключателем 1
