EGC-TB-KF, EGC-HD-TB
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Русский
9

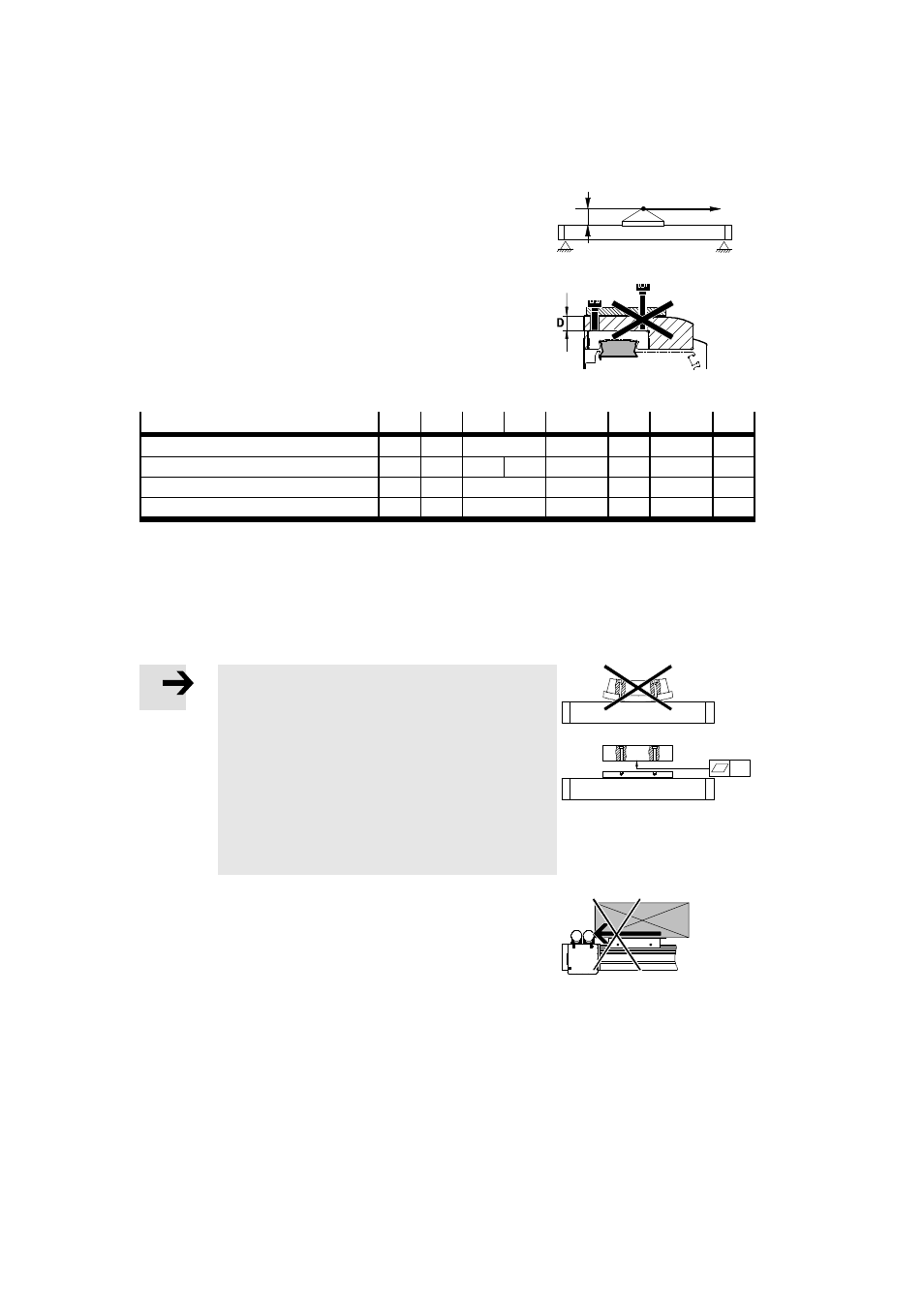

5.1.2
Монтаж полезной нагрузки
•
Расположите полезную нагрузку так, чтобы опрокидывающий
момент в результате действия силы F (параллельно оси пере-
мещения) и плеча рычага “а” оставался небольшим.
Fig. 6
a
F
•
Закрепите полезную нагрузку винтами и центрирующими
втулками на каретке.
•
Следите за тем, чтобы соблюдалась макс. глубина
ввинчивания D.
Fig. 7
Типоразмер
50
70
80
120
125
160
185
220
Винт (сбоку/сверху)
M4
M5
M5/M6
M5
M6
M6/M8
M6
Макс. глубина ввинчивания D
[мм]
4,2
8,4
9,5
10
8,4
9,5
15
10
Центрирующий элемент (H7)
[мм]
∅5
∅5
∅7/∅9
∅5/∅9 ∅9
∅9
∅9
Момент затяжки
[Н·м] 2,9
5,9
5,9/9,9
5,9
9,9
9,9/24
9,9
Tab. 3
Для полезных нагрузок с собственной направляющей:
•
Отрегулируйте направляющие полезной нагрузки и EGC строго параллельно.
Так вы избежите перегрузки направляющей и повышенного износа.
В случае твердых и жестких полезных нагрузок (например, из стали):
Примечание
Изгиб алюминиевой каретки под действием полез-
ной нагрузки с выпуклой или вогнутой поверхно-
стью сокращает срок службы направляющей.
•
Проследите за соответствием отклонения плос-
костности монтажной поверхности полезных на-
грузок t ≤ 0,01 мм.
При использовании дополнительной каретки
необходимо компенсировать возможные разно-
сти высот.
Fig. 8
t
Если полезные нагрузки выступают за пределы каретки в про-
дольном направлении:
•
убедитесь в том, что полезная нагрузка не сталкивается с
мотором.
Fig. 9
