EGC-TB-KF, EGC-HD-TB
28
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Svenska
5.1.3
Montering av externt tillbehör
För att förhindra att ändlägena passeras okontrollerat:
•
Kontrollera om lägesgivare krävs (hårdvaru-gränslägesbrytare).
Vid användning av lägesgivare som gränslägesbrytare:
•
Använd helst lägesgivare med brytande funktion.
Dessa förhindrar att att ändläget passeras på en EGC med skadad lägesgivarkabel.
Vid användning av lägesgivare som referensgivare:
•
Använd lägesgivare som motsvarar ingången på det använda styrsystemet.
•
Använd induktiva lägesgivare med givarkam
aE ( Monteringshandledning för tillbehöret som
används).

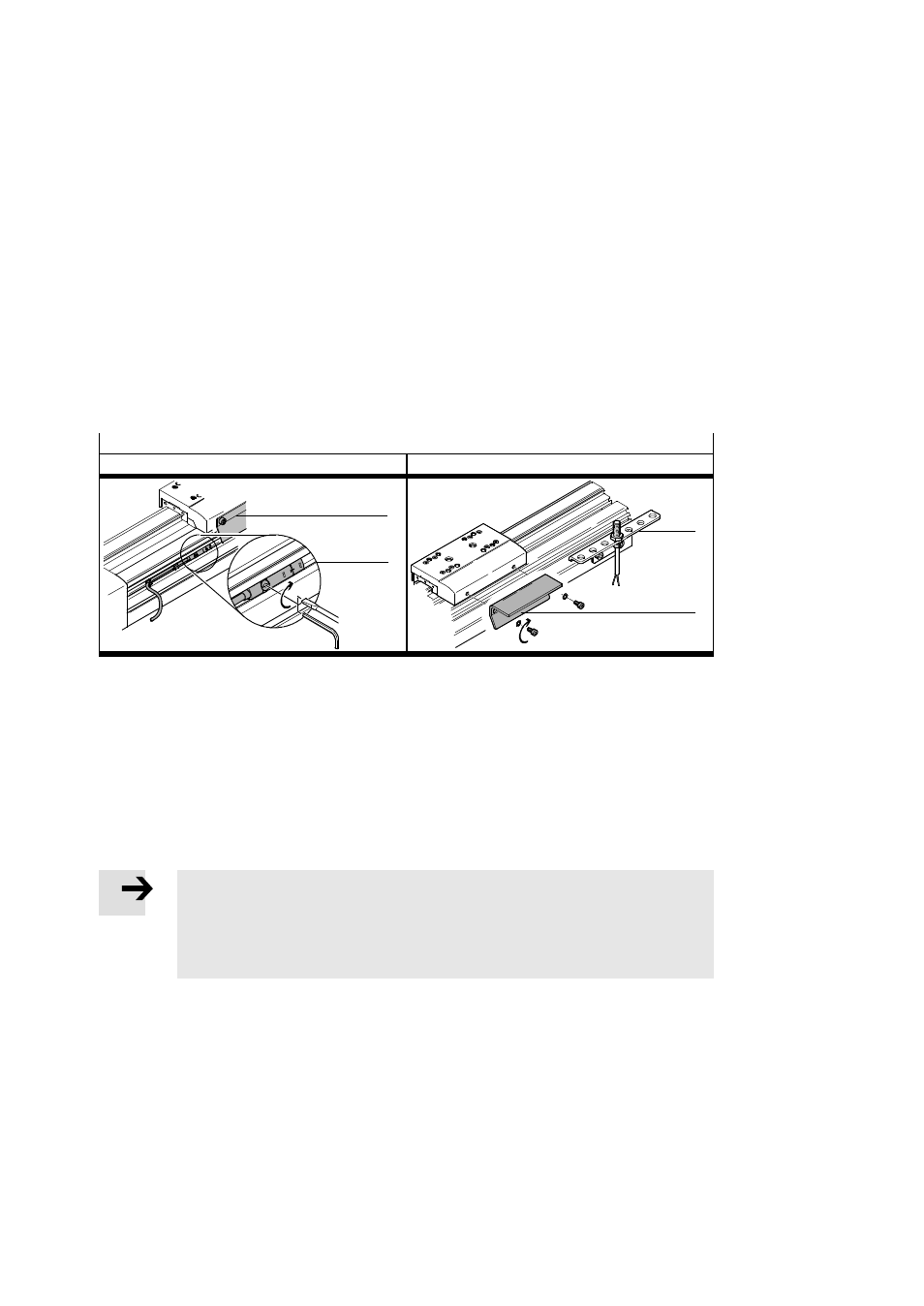

Montering
i spåren
aJ ( Fig. 1)
med fästvinkel
aD
aJ
aE
aD
aE
Tab. 4
•
Placera inte lägesgivarna nära magnetiska eller ferritiska delar som kan påverka dem (håll minst
10 mm avstånd till spårmuttrarna).
För att skydda ändlägena:
•
Använd nödbuffertar eller stötdämpare (
Monteringshandledning för tillbehöret som används).
För att undvika nedsmutsning:
•
Använd täcklister i alla oanvända spår.
5.1.4
Kopplingsteknisk montering
Information
Vid användning i säkerhetsapplikationer krävs ytterligare åtgärder. I Europa måste t.ex.
de standarder som anges i EG-maskindirektivet följas.
Om inga ytterligare åtgärder vidtas enligt föreskrivna minimikrav lämpar sig inte pro-
dukten som säkerhetsrelevant del av styrsystem.
