EGC-TB-KF, EGC-HD-TB
4
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Русский
1

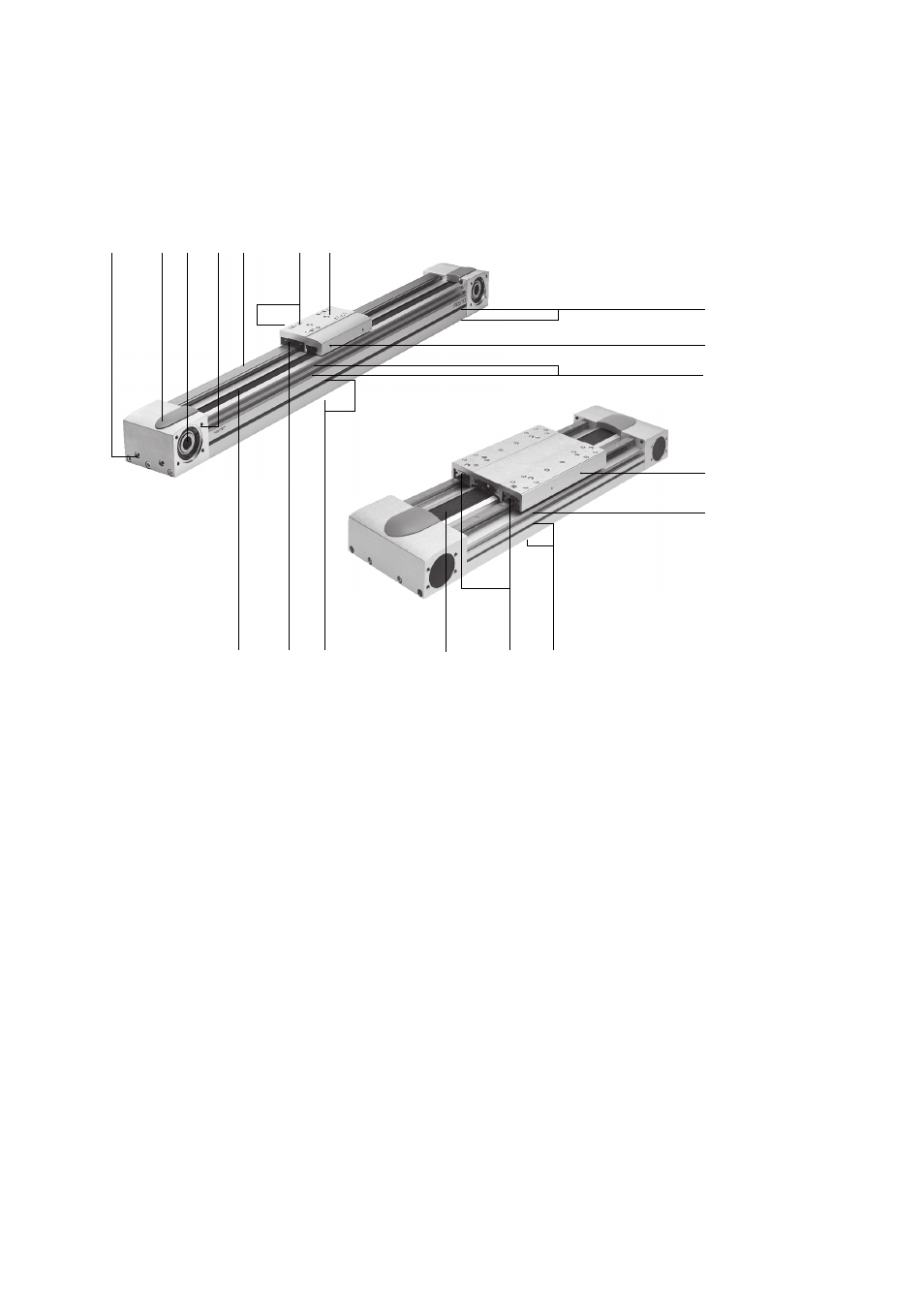

Элементы управления и точки подсоединения
EGC-...-TB-KF
EGC-HD-...-TB
1
3 4
2
5
6 7
8
9
aJ
aA
aB
aC
aC
aB
aA
aJ
9
1 Резьба и центрирующие элементы для
крепления на лапах
2 Заглушка
3 Полый приводной вал
4 Резьба для монтажного комплекта мотора
5 Направляющий рельс
(2x для EGC-HD-...-TB)
6 Резьба и центрирующие элементы для
крепления полезной нагрузки
7 Каретка
8 Поверхность для профильного крепления
9 Резьба для флажка переключения, предла-
гаемого как опция (для EGC-HD-...-TB –
с обеих сторон)
aJ Паз для бесконтактного датчика
(для EGC-HD-...-TB – с обеих сторон)
aA Пазы для крепления пазовых вкладышей и
принадлежностей
aB Смазочное отверстие для направляющей
качения (с обеих сторон, 2x EGC-...-TB-KF,
4x EGC-HD-...-TB)
aC Зубчатый ремень
Fig. 1
