EGC-TB-KF, EGC-HD-TB
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Svenska
27

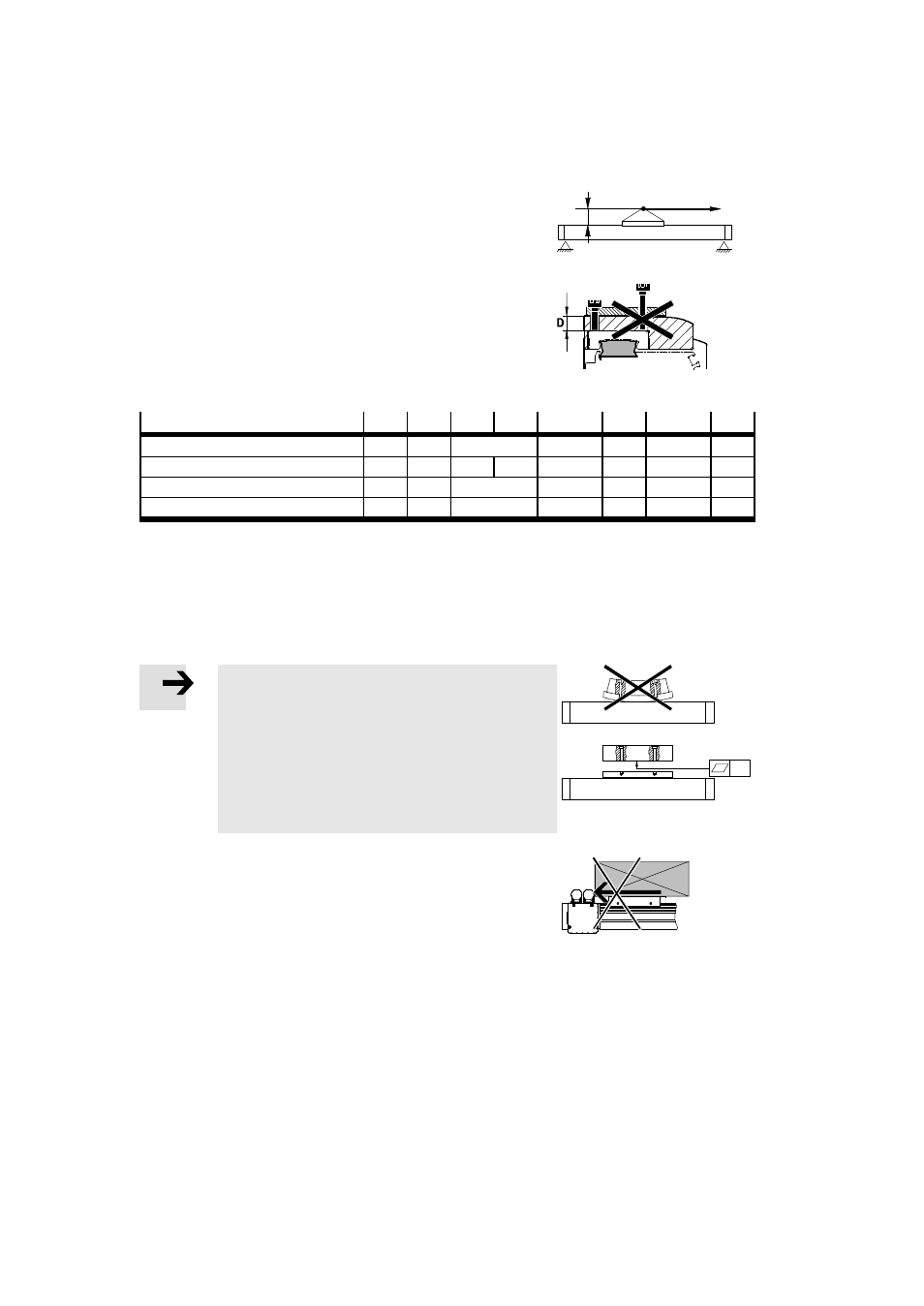

5.1.2
Montering av arbetslasten
•
Placera arbetslasten så att tippmomentet som uppstår ur
kraften F (parallellt med den rörliga axeln) och hävarmen “a”
förblir lågt.
Fig. 6
a
F
•
Fäst arbetslasten på sliden med skruvar och centreringshylsor.
•
Se till att max. inskruvningsdjup D beaktas.
Fig. 7
Storlek
50
70
80
120
125
160
185
220
Skruv (sidan/upptill)
M4
M5
M5/M6
M5
M6
M6/M8
M6
Max. inskruvningsdjup D
[mm]
4,2
8,4
9,5
10
8,4
9,5
15
10
Centrering (H7)
[mm]
∅5
∅5
∅7/∅9
∅5/∅9
∅9
∅9
∅9
Åtdragningsmoment
[Nm]
2,9
5,9
5,9/9,9
5,9
9,9
9,9/24
9,9
Tab. 3
Vid arbetslaster med egen styrning:
•
Justera styrningarna för arbetslast och EGC så att de är helt parallella.
På så sätt undviker man att styrningen överbelastas och att slitaget ökar.
Vid hårda och styva arbetslaster (t.ex. av stål):
Information
Om aluminiumsliden böjs mot en krökt arbetslast
reduceras styrningens livslängd.
•
Se till att arbetslastens monteringsyta har en
jämnhet på t ≤ 0,01 mm.
Om extraslider används ska eventuella
höjdskillnader utjämnas.
Fig. 8
t
Vid arbetslast med utskjutning i slidens längdriktning:
•
Se till att arbetslasten inte slår mot motorn.
Fig. 9
