EGC-TB-KF, EGC-HD-TB
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Русский 17
EGC-...-TB-KF

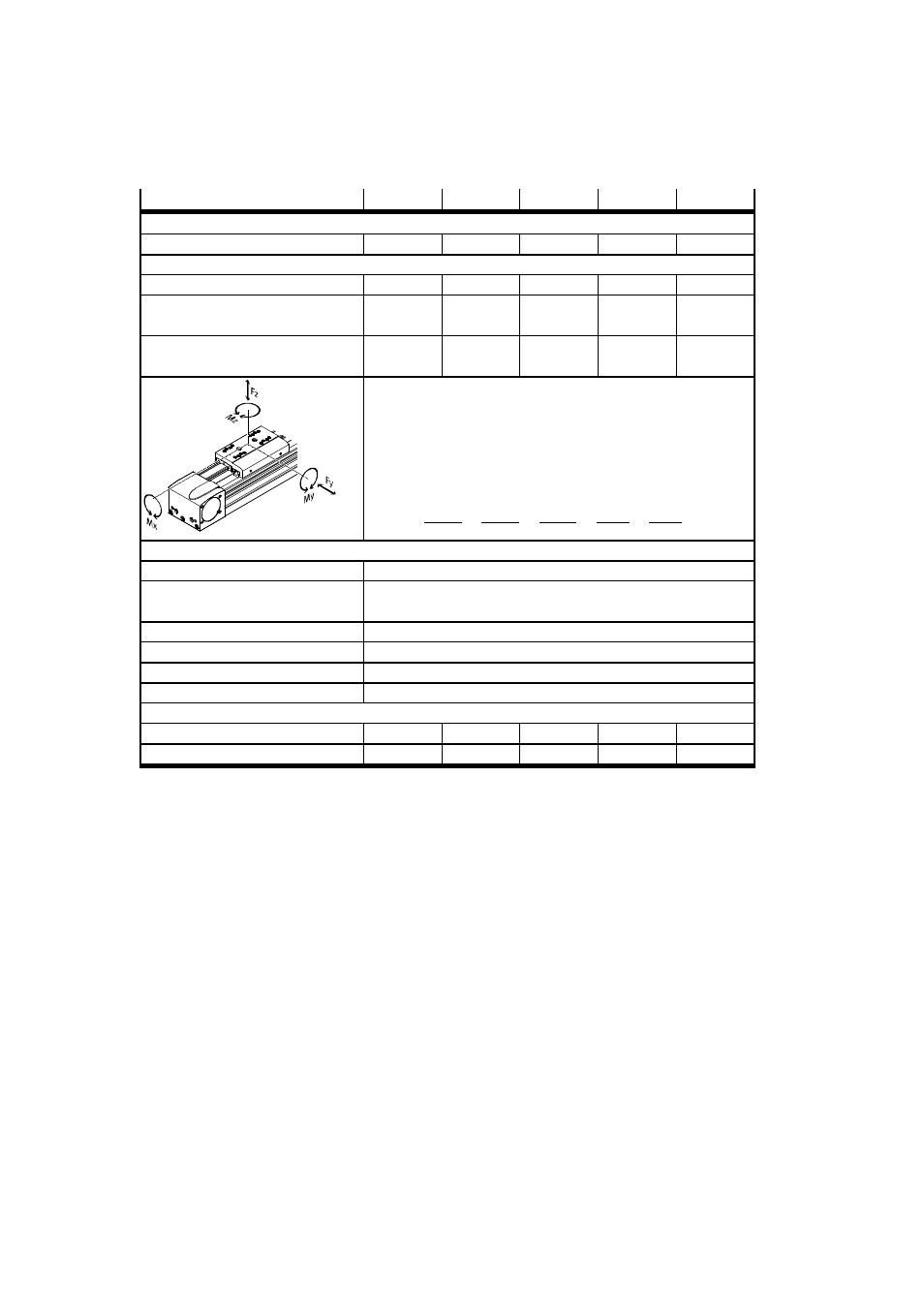

Типоразмер 50 70 80 120 185
Допуст. усилия, воздействующие на каретку
Fy max = Fz max [Н] 650 1850 3050 6890 15200
Допуст. моменты, воздействующие на каретку
Mx max [Н·м] 3,5 16 36 144 529
My max = Mz max
(EGC- GK, EGC-GP)
[Н·м] 10 51 97 380 1157
My max = Mz max
(EGC- GV, EGC-GQ)
[Н·м] – 132 228 680 1820
Условие для комбинированных нагрузок:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Материалы
Профиль, крышка, каретка алюминий
Шарикоподшипник,
направляющая, винты
сталь
Защитные колпачки полиацеталь
Зубчатый ремень полихлоропрен, армированный стекловолокном
Буфер нитрильный каучук
Уплотнительная шайба акрилбутадиенстирол
Вес
0-ход [кг] 0,62 1,85 3 10,5 32,6
на 100 мм хода [кг] 0,19 0,44 0,62 1,5 3
Tab. 10
