EGC-TB-KF, EGC-HD-TB
8
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Русский
•
Выберите соответствующие принадлежности из нашего каталога (
www.festo.com/catalogue).

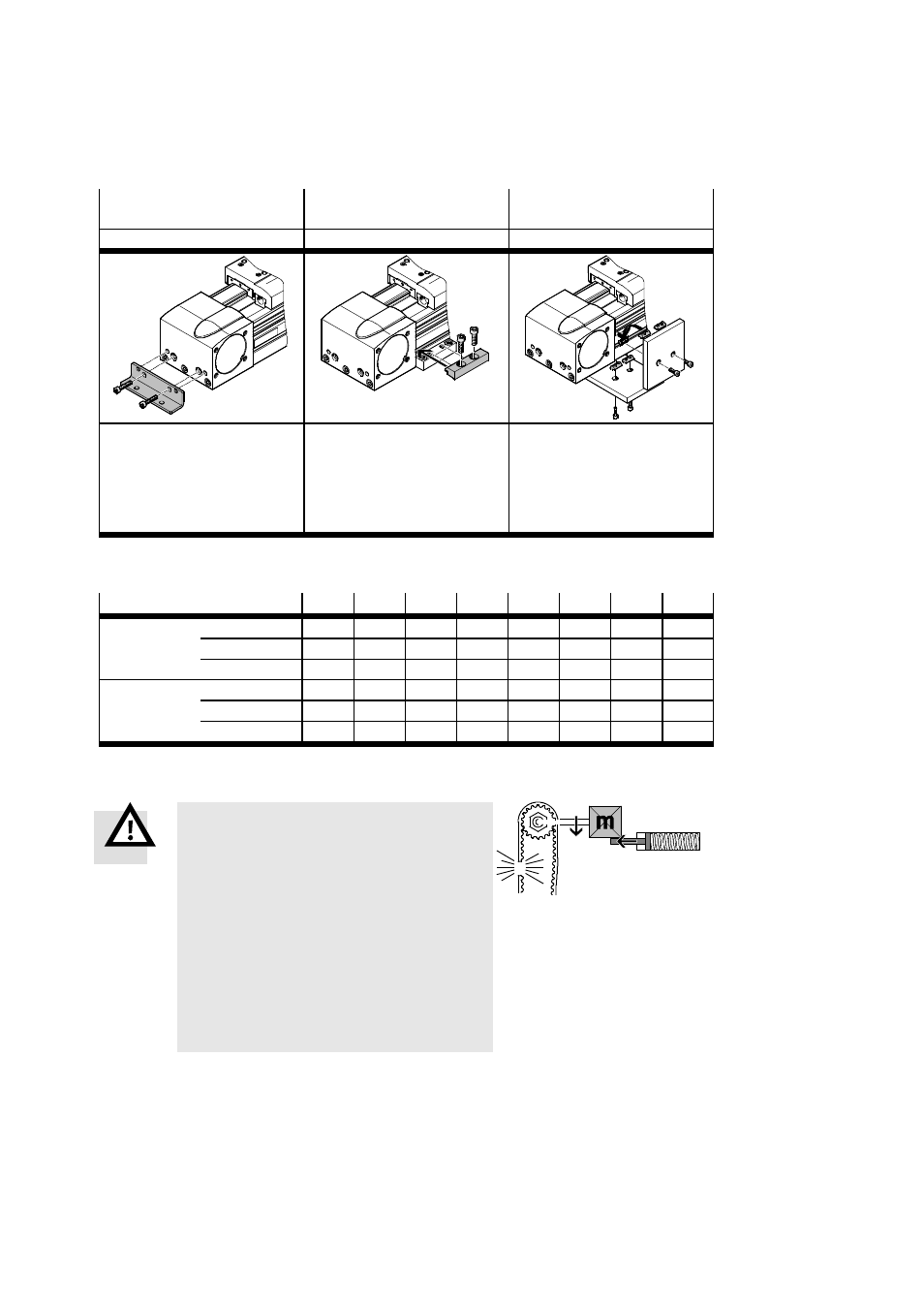

Крепление на лапах
Профильное крепление
Крепление с пазовыми
вкладышами
HPE (только для EGC-...-TB-KF)
MUE
NST
Крепление на лапах с помо-
щью резьбы и центрирующих
элементов
1 ( Fig. 1) в
передних крышках
Профильное крепление в пазу
крепежной поверхности
8
Крепление с пазовыми вкла-
дышами в пазу
aA. При накло-
не пазовые вкладыши входят в
паз по всей длине профиля
(для EGC-50: вкладыши вво-
дятся сбоку)
Tab. 1
•
Равномерно закрутите крепежные винты с указанным ниже моментом затяжки.
Типоразмер
50
70
80
120
125
160
185
220
Винт
HPE
M4
M5
M5
M8
–
–
M10
–
MUE
M3
M5
M5
M8
M5
M5
M8
M8
NST
M4
M5
M5
M8
M5
M5
M8
M8
Момент за-
тяжки
HPE
[Н·м]
2,9
5,9
5,9
24
–
–
47
–
MUE
[Н·м]
1
5
5
20
5
5
20
20
NST
[Н·м]
2,9
5,9
5,9
24
5,9
5,9
24
24
Tab. 2
При монтаже в вертикальном или наклонном положении:
Предупреждение
Опасность травм и материального ущерба!
В случае сбоя питания или обрыва зубчатого
ремня рабочая нагрузка падает вниз.
•
Убедитесь в том, что используются только мо-
торы со встроенным подпружиненным удер-
живающим тормозом.
•
Проверьте, не требуются ли меры дополни-
тельной внешней защиты от повреждения в
результате обрыва зубчатого ремня (напри-
мер, муфты безопасности, срезаемые штиф-
ты или аварийный демпфер).
Fig. 5
