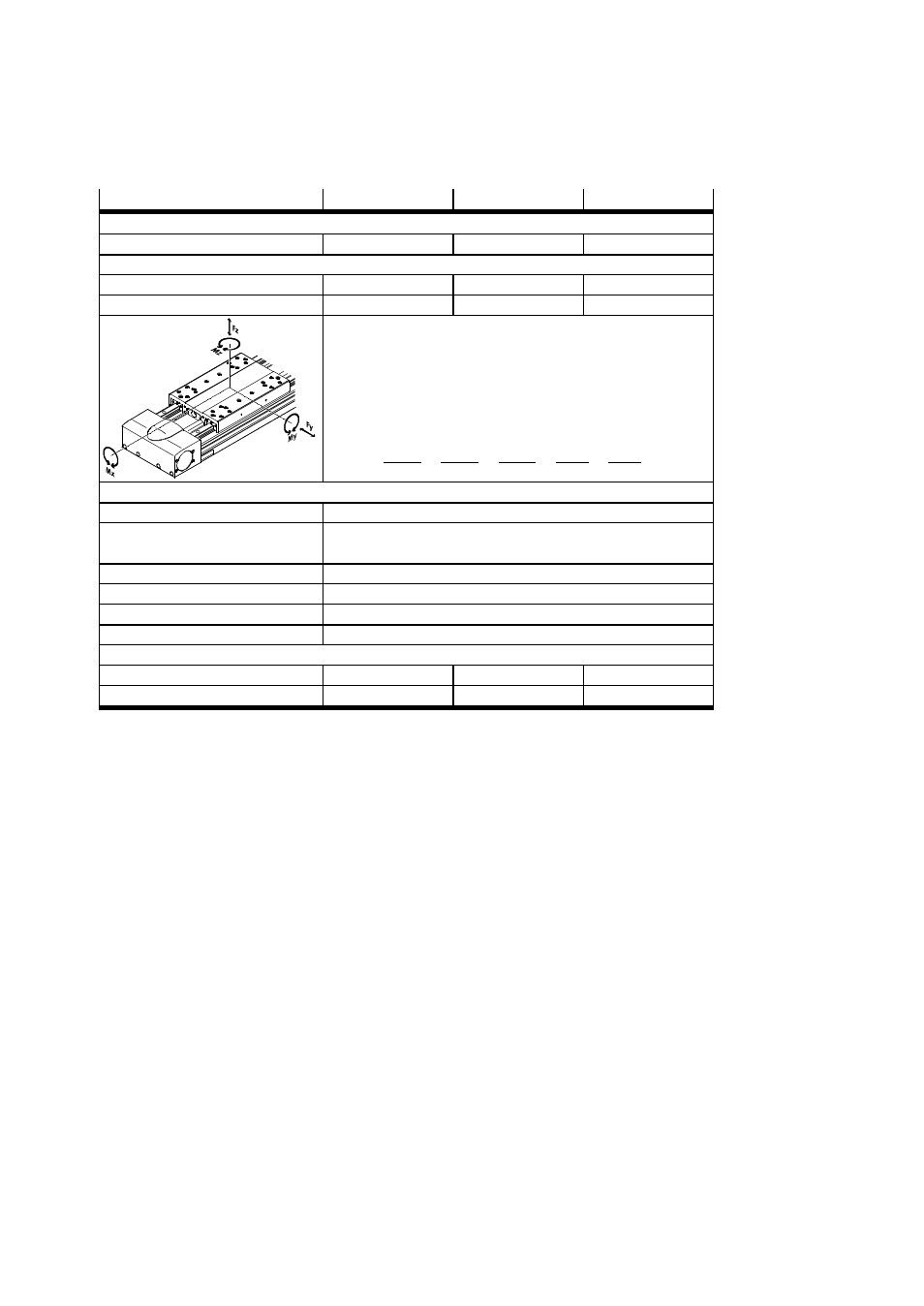

EGC-TB-KF, EGC-HD-TB
18
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Русский
EGC-HD-...-TB
Типоразмер
125
160
220
Допуст. усилия, воздействующие на каретку
Fy
max
= Fz
max
[Н]
3650
5600
13 000
Допуст. моменты, воздействующие на каретку
Mx
max
[Н·м]
140
300
900
My
max
= Mz
max
[Н·м]
275
500
1450
Условие для комбинированных нагрузок:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Материалы
Профиль, крышка, каретка
алюминий
Шарикоподшипник,
направляющая, винты
сталь
Защитные колпачки
полиацеталь
Зубчатый ремень
полихлоропрен, армированный стекловолокном
Буфер
нитрильный каучук
Уплотнительная шайба
акрилбутадиенстирол
Вес
0-ход
[кг]
4,72
9,05
25,51
на 100 мм хода
[кг]
0,73
1,07
2,1
Tab. 11
