EGC-TB-KF, EGC-HD-TB
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Svenska 35

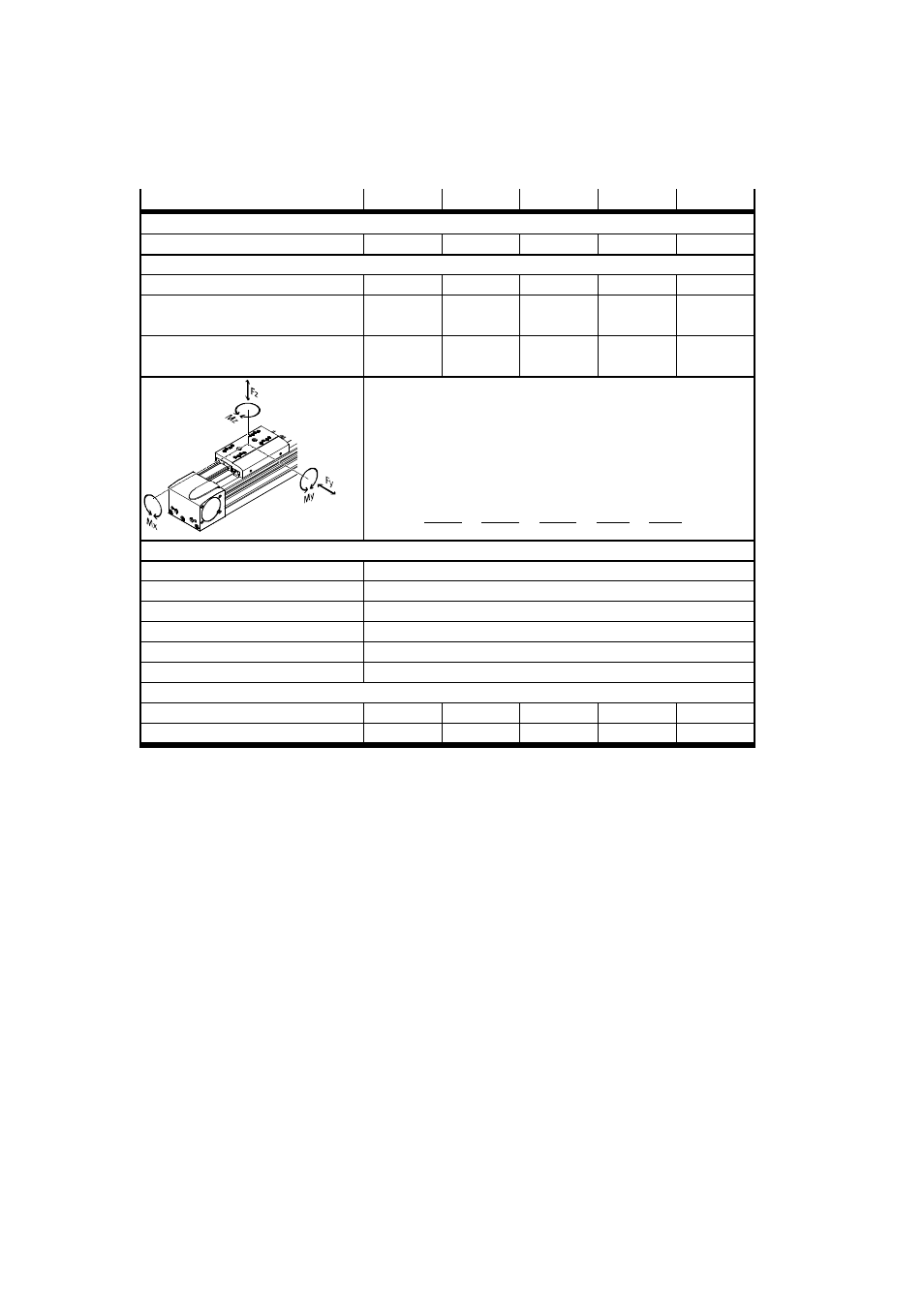

EGC-...-TB-KF
Storlek 50 70 80 120 185
Tillåtna krafter på sliden
Fy max = Fz max [N] 650 1850 3050 6890 15200
Tillåtna moment på sliden
Mx max [Nm] 3,5 16 36 144 529
My max = Mz max
(EGC- GK, EGC-GP)
[Nm] 10 51 97 380 1157
My max = Mz max
(EGC- GV, EGC-GQ)
[Nm] – 132 228 680 1820
Förutsättning för kombinerade belastningar:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Material
Profil, gavel, slid Aluminium
Kullager, styrning, skruvar Stål
Skyddskåpor Polyacetal
Kuggrem Glasfiberarmerad polykloropren
Dämpningselement Nitrilgummi
Tätningsbricka Akrylbutadienstyren
Vikt
0-slag [kg] 0,62 1,85 3 10,5 32,6
per 100 mm slag [kg] 0,19 0,44 0,62 1,5 3
Tab. 10
