EGC-TB-KF, EGC-HD-TB
26
Festo – EGC-TB-KF, EGC-HD-TB – 1112a Svenska
•
Välj tillbehör ur vår katalog (
www.festo.com/catalogue).

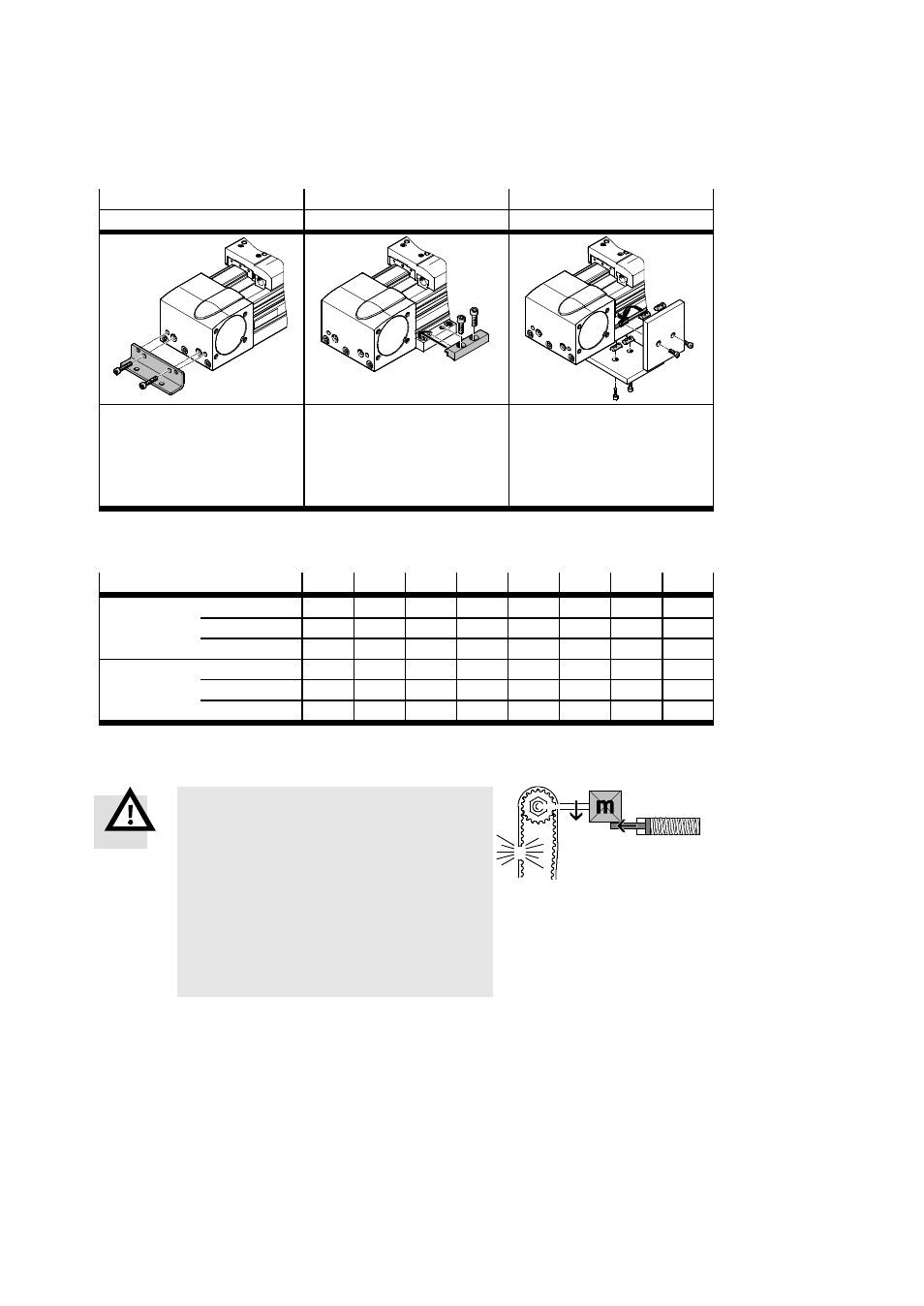

Fotfäste
Profilfäste
Montering med spårmutter
HPE (endast på EGC-...-TB-KF)
MUE
NST
Fotfäste på gängorna och
centreringarna
1 ( Fig. 1) i
lagerkåporna
Profilfäste i spåret på fästytan
8 Montering med spårmutter i
spåret
aA. Spårmuttrarna glider
i spåret på varje ställe i profilen
när de vrids (på EGC-50: för in
spårmuttrarna från sidan)
Tab. 1
•
Dra åt fästskruvarna jämnt med följande åtdragningsmoment.
Storlek
50
70
80
120
125
160
185
220
Skruv
HPE
M4
M5
M5
M8
–
–
M10
–
MUE
M3
M5
M5
M8
M5
M5
M8
M8
NST
M4
M5
M5
M8
M5
M5
M8
M8
Åtdragnings-
moment
HPE
[Nm]
2,9
5,9
5,9
24
–
–
47
–
MUE
[Nm]
1
5
5
20
5
5
20
20
NST
[Nm]
2,9
5,9
5,9
24
5,9
5,9
24
24
Tab. 2
Vid montering i lodrätt eller vinklat läge:
Varning
Person- och materialskador!
Vid strömavbrott eller brott på kuggremmen faller
arbetsmassan ned.
•
Se till att endast motorer med inbyggd
fjäderbelastad hållbroms används.
•
Kontrollera om det krävs ytterligare externa
säkerhetsåtgärder mot skador vid
kuggremsbrott (t.ex. kugghakar, rörliga bultar
eller nödbuffertar).
Fig. 5
