DNCE
Festo – DNCE – 1109e Русский
9
При установке в вертикальном или наклонном положении:
Предупреждение
Неконтролируемое перемещение нагрузок
приводит к травмам персонала или
повреждению имущества (защемлению).
В случае поломки шпиндельной гайки
внутри DNCE или обрыва зубчатого ремня при
использовании комплекта для параллельного
монтажа EAMM-...-U (например, по причине
износа) рабочая нагрузка падает вниз.
•
Проверьте, требуются ли дополнительные
внешние меры предосторожности против
повреждений в результате поломки
шпиндельной гайки (например, муфты
безопасности или срезаемые штифты). Это
позволит избежать соскальзывания рабочей
нагрузки.
•
Регулярно проверяйте зубчатый ремень
комплекта для параллельного монтажа на
отсутствие износа
(
инструкция по монтажу к монтажному
комплекту для параллельной установки).

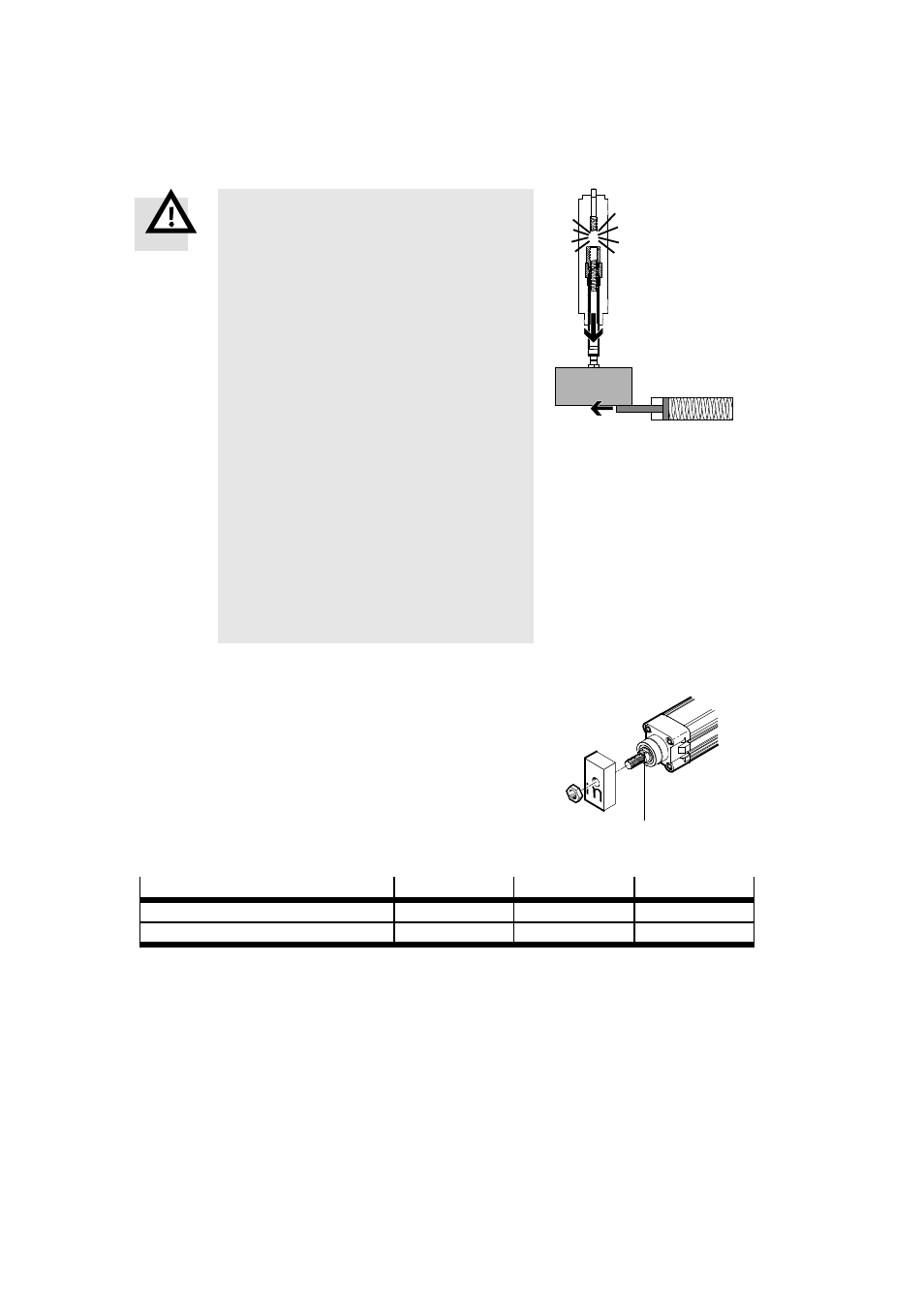

Fig. 7
Установка полезной нагрузки
•
Расположите центр тяжести полезной нагрузки,
насколько это возможно, в центральной точке
относительно штока.
•
Закрепите полезную нагрузку на штоке.
Для фиксации служит поверхность для наложения
ключа
8.
В зависимости от полезной нагрузки шток прогибается
(
диаграммы в приложении “Кривые характеристик”).
Fig. 8
8
Типоразмер
32
40
63
Р езьба на штоке
M10 x 1,25
M12 x 1,25
M16x1,5
Размер под ключ
[мм]
10
13
17
Tab. 2
