DNCE
Festo – DNCE – 1109e Svenska
23
Vid användning av en motorenhet typ MTR-DCI :
Information
•
Använd endast lämpliga gränslägesbrytare. I katalogen hittar du gränslägesbrytare
bland tillbehören till produkten (
www.festo.com/catalogue).
Annars kan kopplingsstörningar uppstå.
Information
För höga dragbelastningar kan leda till att flänsskruvarna lossnar.
•
Observera att DNCE
inte bara kan sitta fast i topplocket om den utsätts för stora
dragbelastningar.
•
Sörj för ytterligare fästpunkter.
•
Se till att enheten monteras utan att förspännas eller böjas
(monteringsytans jämnhet ≤ 0,2 mm).
•
Placera DNCE så att alla manöverdelar är åtkomliga och att
tryckutjämningshålet
5 inte täcks över.
•
Sätt fast DNCE med fästtillbehör (
10 Tillbehör).
•
Dra åt fästskruvarna jämnt.

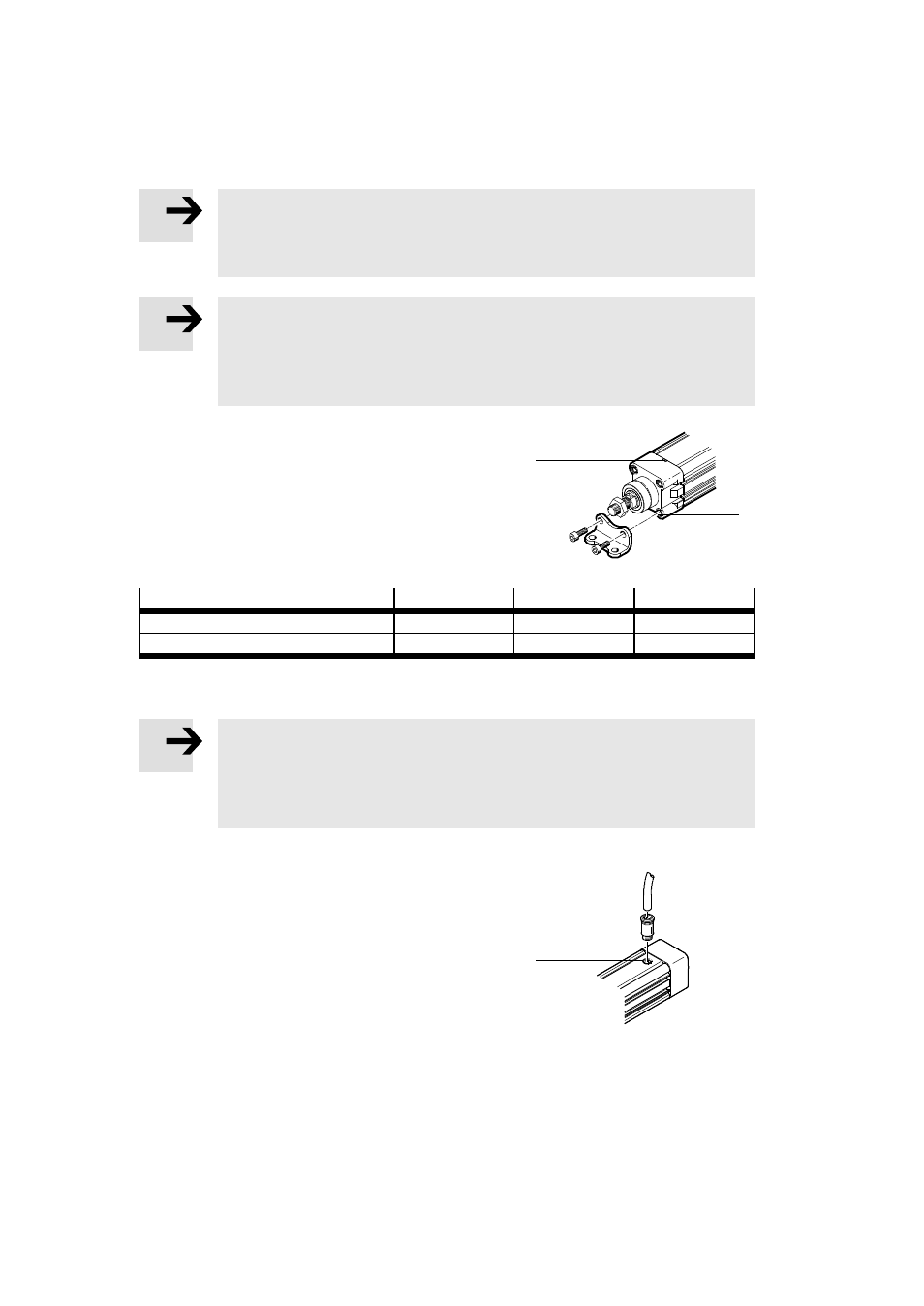

Fig. 5
5
2
Dimension
32
40
63
Flänsskruvar med innergänga
2
M6
M6
M8
Max. åtdragningsmoment
[Nm]
5
5
9
Tab. 1
Om varianten DNCE-...-P5 används:
Information
Om fotfästet HNCE-...-AX används, kan DNCE-...-P5:s drivaxel glida ned eftersom
kopplingsklorna inte blir tillräckligt övertäckta.
•
Sätt fast DNCE-...-P5 med godkända fästtillbehör
(t.ex. profilfästet EAHF-V1
www.festo.com/catalogue).
För på- och avluftning av tryckutjämningshålet i varianten DNCE-...-P5:
•
Skruva i en skruvkoppling i det gängade hålet
5.
•
Använd en slang för friskluftstillförsel.
Avluftning ska ske på en skyddad plats (damm- och fuktfri)
eller i ett stort expansionskärl. Alternativt kan ett lågt
övertryck användas som spärrluft.
Fig. 6
5
