Монтаж
5.1
Установка механических элементов
•
Не изменяйте винты и резьбовые штифты, если в данном
руководстве по эксплуатации нет четкого требования
сделать это.
•

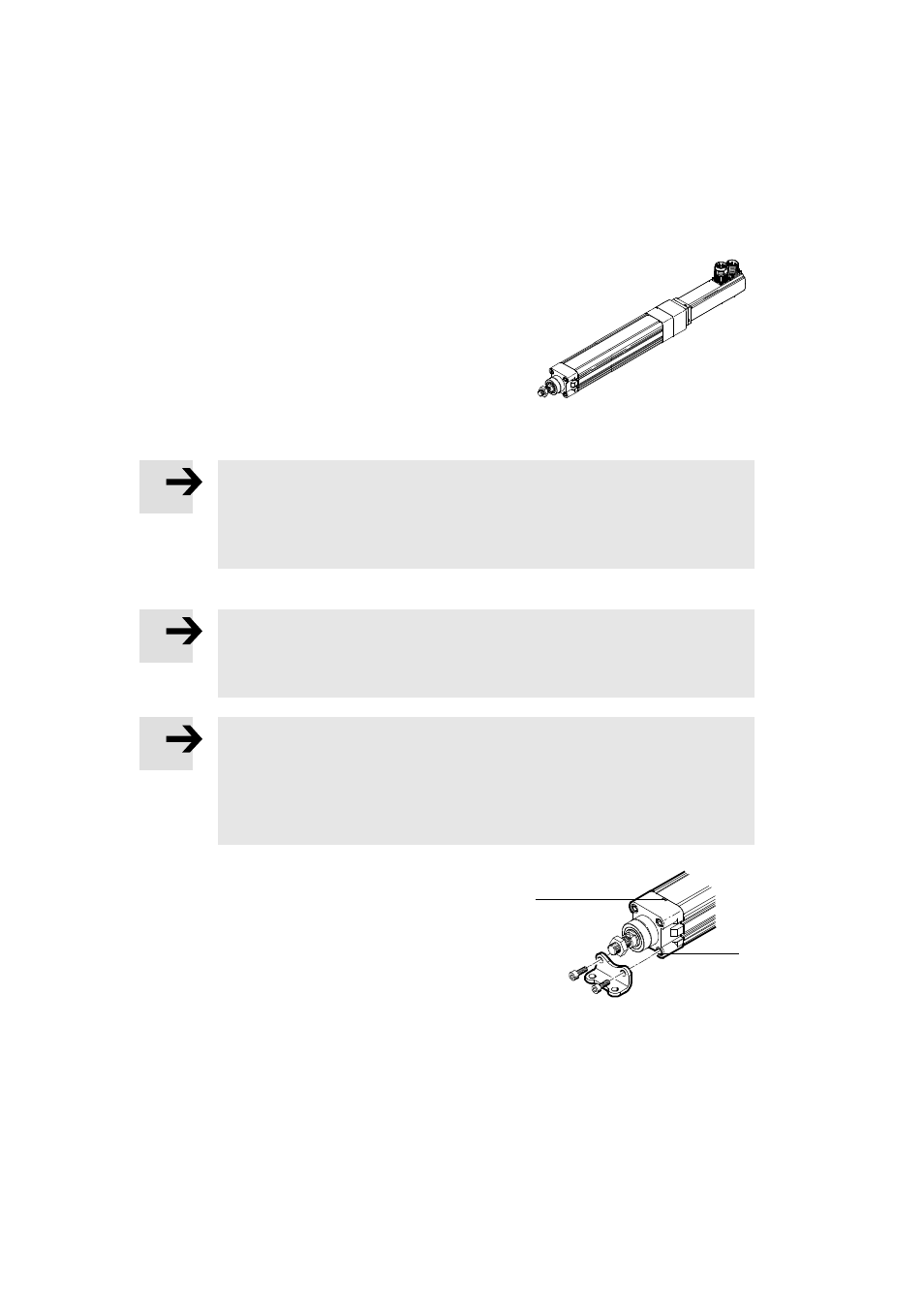

Установите мотор на электроцилиндре согласно
инструкции по монтажу для рекомендуемого в каталоге
монтажного комплекта мотора.
Fig. 4
Процедура установки изделия:
при использовании направляющей FENG
Примечание
•
Предпочтительно использовать бесконтактные датчики, которые можно ввести в
паз сверху.
Другие бесконтактные датчики следует перед монтажом DNCE в FENG
ввести в паз с торца.
при использовании моторного блока MTR-DCI
Примечание
•
Применяйте только соответствующие бесконтактные датчики. Они приведены в
каталоге в составе принадлежностей к изделию (
www.festo.com/catalogue).
В противном случае могут возникать неполадки срабатывания.
Примечание
При слишком большой растягивающей нагрузке винты с буртиком могут быть
вырваны.
•
Обратите внимание: при больших нагрузках крепление DNCE только за крышки
цилиндров
не разрешается.
•
Обеспечьте дополнительные точки крепления.
•
Следите за тем, чтобы при монтаже не возникало
перекосов и изгибов (отклонения плоскостности опорной
поверхности ≤ 0,2 мм).
•
Установите цилиндр DNCE так, чтобы все элементы
управления были доступны, и отверстие для
выравнивания давления
5 не было закрыто.
•
Закрепите DNCE с помощью крепежных принадлежностей
(
10 Принадлежности).
•
Равномерно затяните крепежные винты.
