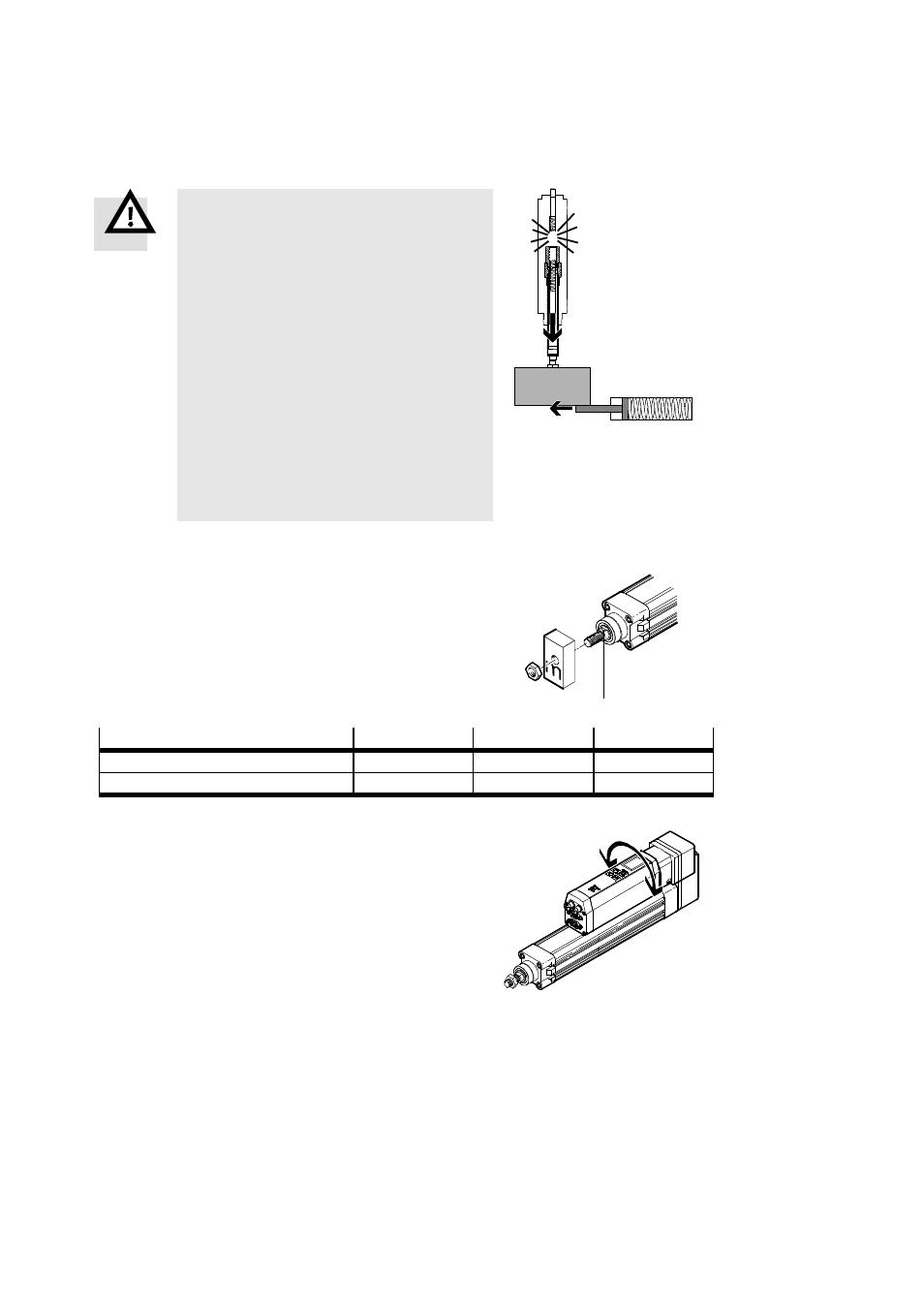

DNCE

24

Festo – DNCE – 1109e Svenska

Vid montering i vertikalt eller lutande läge:

Varning

Okontrollerade rörliga massor kan leda till person-

eller sakskador (klämrisk).

Vid spindelmutterbrott inuti DNCE eller ett

kuggremsbrott i parallellbyggsatsen EAMM-...-U

(t. ex. genom slitage) faller arbetsmassan ned.

Kontrollera om det krävs ytterligare externa

säkerhetsåtgärder mot skador vid

spindelmutterbrott (t.ex. kugghakar eller

rörliga bultar). På så sätt undviks att

arbetsmassan glider ned.

Kontrollera regelbundet kuggremmen i

parallellbyggsatsen beträffande slitage.

(

Monteringsanvisning för

parallellbyggsatsen).

Fig. 7

Montering av arbetslasten

Positionera arbetslastens tyngdpunkt så centrerat som

möjligt på kolvstången.

Fäst arbetslasten på kolvstången.

Nyckelgreppet används för mothållning

8.

Beroende på arbetslasten böjer sig kolvstången

(

diagrammet i bilagan “Karakteristik”).

Fig. 8

8

Dimension

32

40

63

Kolvstångsgänga

M10 x 1,25

M12 x 1,25

M16x1,5

Nyckelvidd

[mm]

10

13

17

Tab. 2

För arbetslast med egen styrning (t. ex. med FENG):

Justera styrningen för arbetslast och DNCE exakt parallellt.

På så sätt undviker man att styrningen överbelastas

(slitage).

Förhinda att styrningen och slangarna till

tryckutjämningshålet (endast för DNCE-...-P5) kolliderar.

Justera vid behov motorenheten MTR-DCI i kopplingshuset

(

monteringsanvisningen för motorbyggsatsen).

Fig. 9
