2
Принцип действия и применение
Вращающаяся винтовая передача (винтовая передача
скольжения для DNCE-
LS или шарико-винтовая пара для
DNCE-
BS) преобразует поворотное движение мотора в
линейное движение. За счет этого выполняется
возвратно-поступательное перемещение штока.
Шток оснащен защитой от проворачивания и защищен от
перегрузки фрикционной предохранительной муфтой.
Положение штока определяется с помощью бесконтактных
датчиков.
Назначение электроцилиндров:
–
DNCE-...-
LS: плавное перемещение нагрузок с большой
величиной усилия;
–
DNCE-...-
BS: точное позиционирование с большой
скоростью.

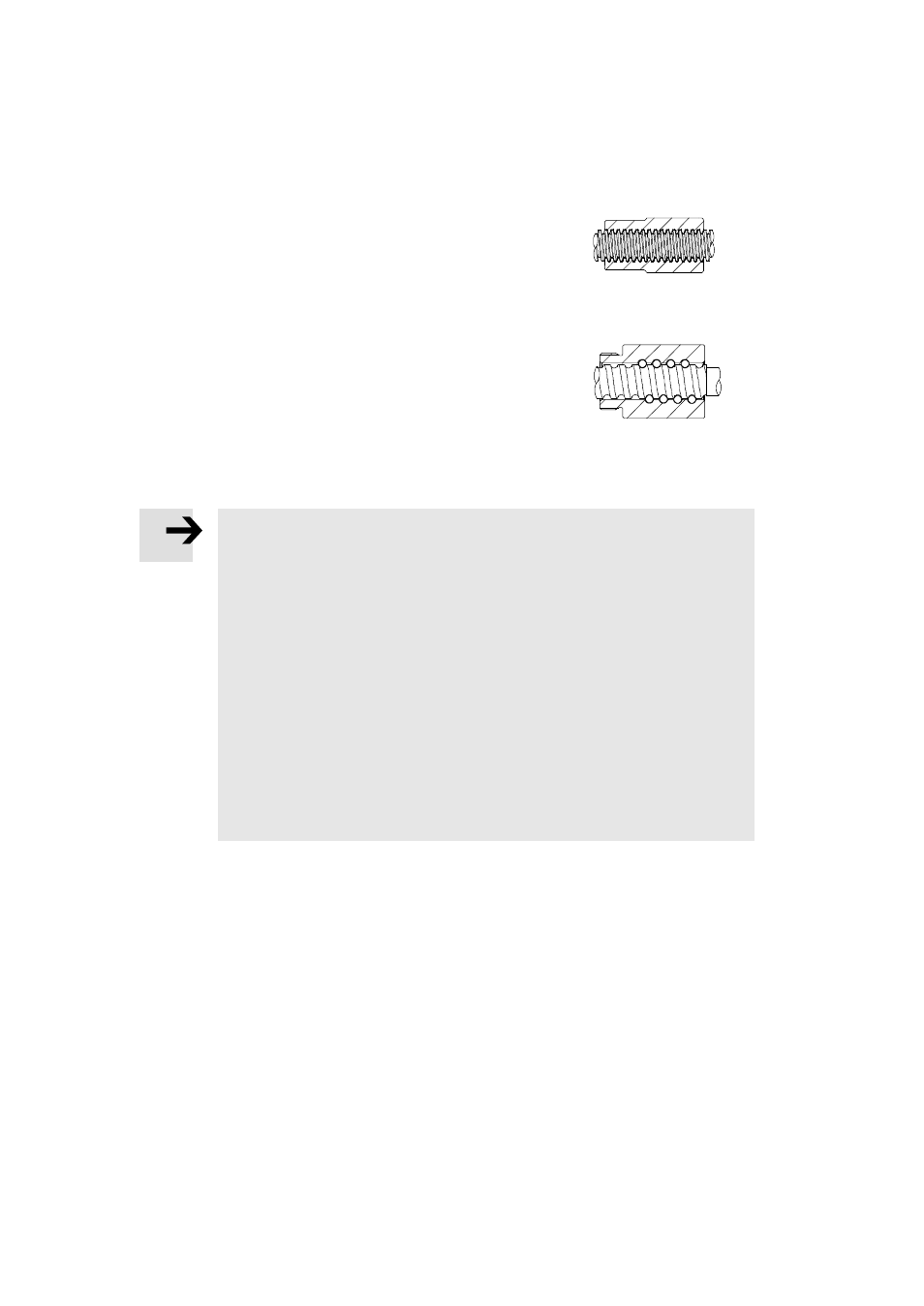

Fig. 2
Винтовая передача
скольжения (DNCE-
LS)
Fig. 3
Шарико-винтовая
передача (DNCE-
BS)
Примечание
Цилиндр DNCE-...-
LS снабжен функцией самоторможения. При исчезновении
входного крутящего момента выполняется торможение штока.
Тем не менее, шток может плавно перемещаться при:
–
вертикальном монтажном положении DNCE-...-
LS ;
–
отсутствии стопорного момента на приводном валу;
–
вибрациях.
Только система в целом (DNCE-...-
LS с MTR-DCI) обладает возможностью
самоблокировки.
При исчезновении входного крутящего момента происходит блокирование штока.
Цилиндр DNCE-...-
BS не имеет функции торможения. При исчезновении входного
крутящего момента шток может свободно перемещаться. В общем случае
автоматическая остановка системы в целом может обеспечиваться за счет моторов
со встроенным стопорным тормозом или с высоким собственным тормозящим
моментом.
•
Выбрать соответствующие моторы можно в нашем каталоге по ссылке www.festo.com/catalogue
В этом случае применяется кинематическая пара согласованных друг с другом устройств.
При использовании других моторов:
•
соблюдайте предельные значения усилий и скоростей
(
12 Технические характеристики и
“Кривые характеристик” в приложении).
