DNCE
4
Festo – DNCE – 1109e Русский
1

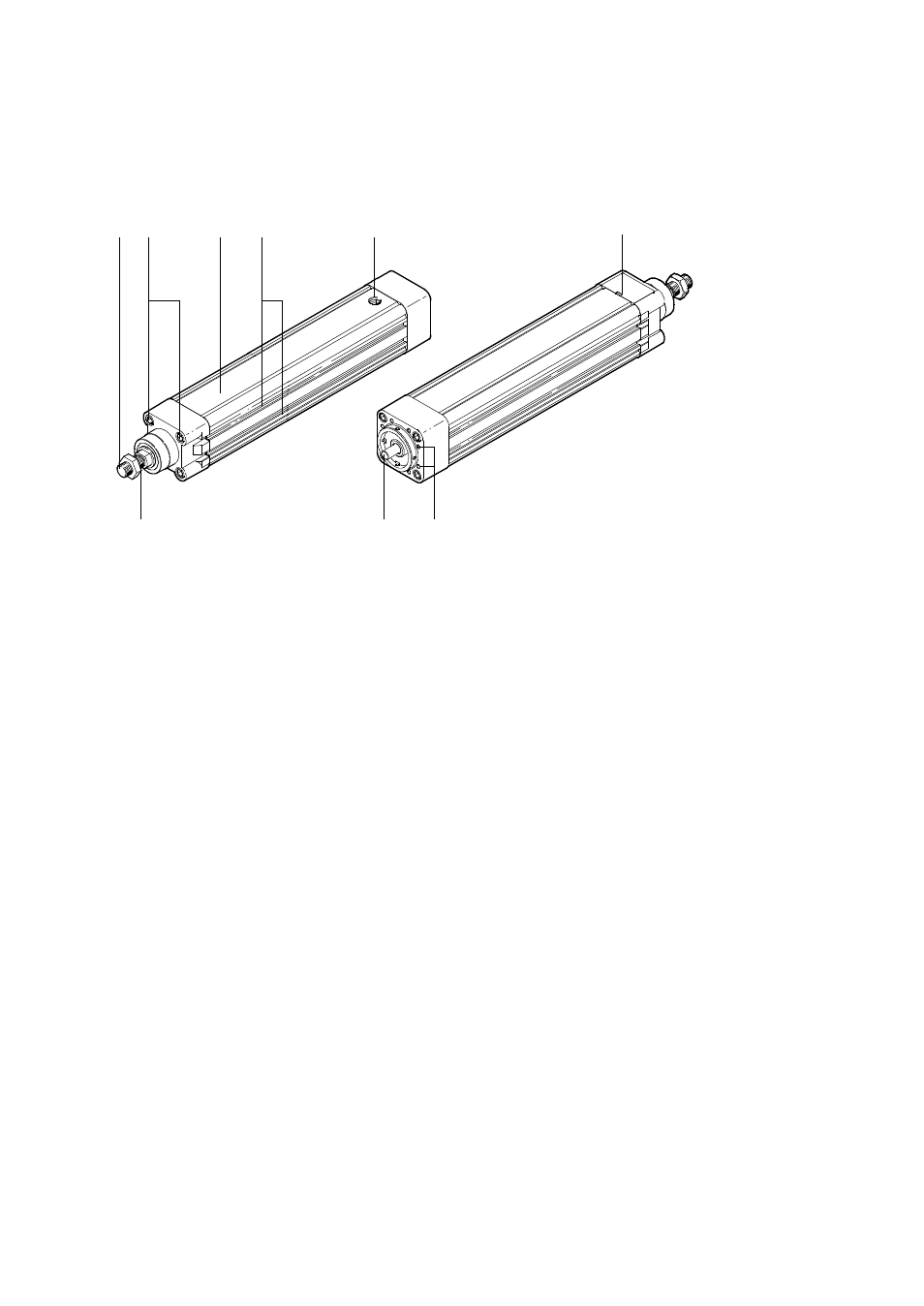

Элементы управления и места соединений
3
6
4
1
7
8
2
5
5
DNCE-...-P5
DNCE
Fig. 1
1 Шток (рабочий орган)
2 Винты с буртиком с внутренней резьбой
для крепления (на обеих крышках
цилиндра)
3 Корпус цилиндра
4 Паз для бесконтактного датчика
5 Отверстие для выравнивания давления:
–
резьбовое
отверстие
(только для DNCE-...-P5)
–
металлокерамический
фильтр
(для DNCE-...)
(не разрешается закрывать/накрывать
крышкой)
6 Крепежная резьба для соединения с
мотором
7 Приводной вал
8 Поверхность под ключ для удержания
