Страница 20: 2funktion och användning
DNCE
20
Festo – DNCE – 1109e Svenska
1
Manöverdon och anslutningar
3
6
4
1
7
8
2
5
5
DNCE-...-P5
DNCE

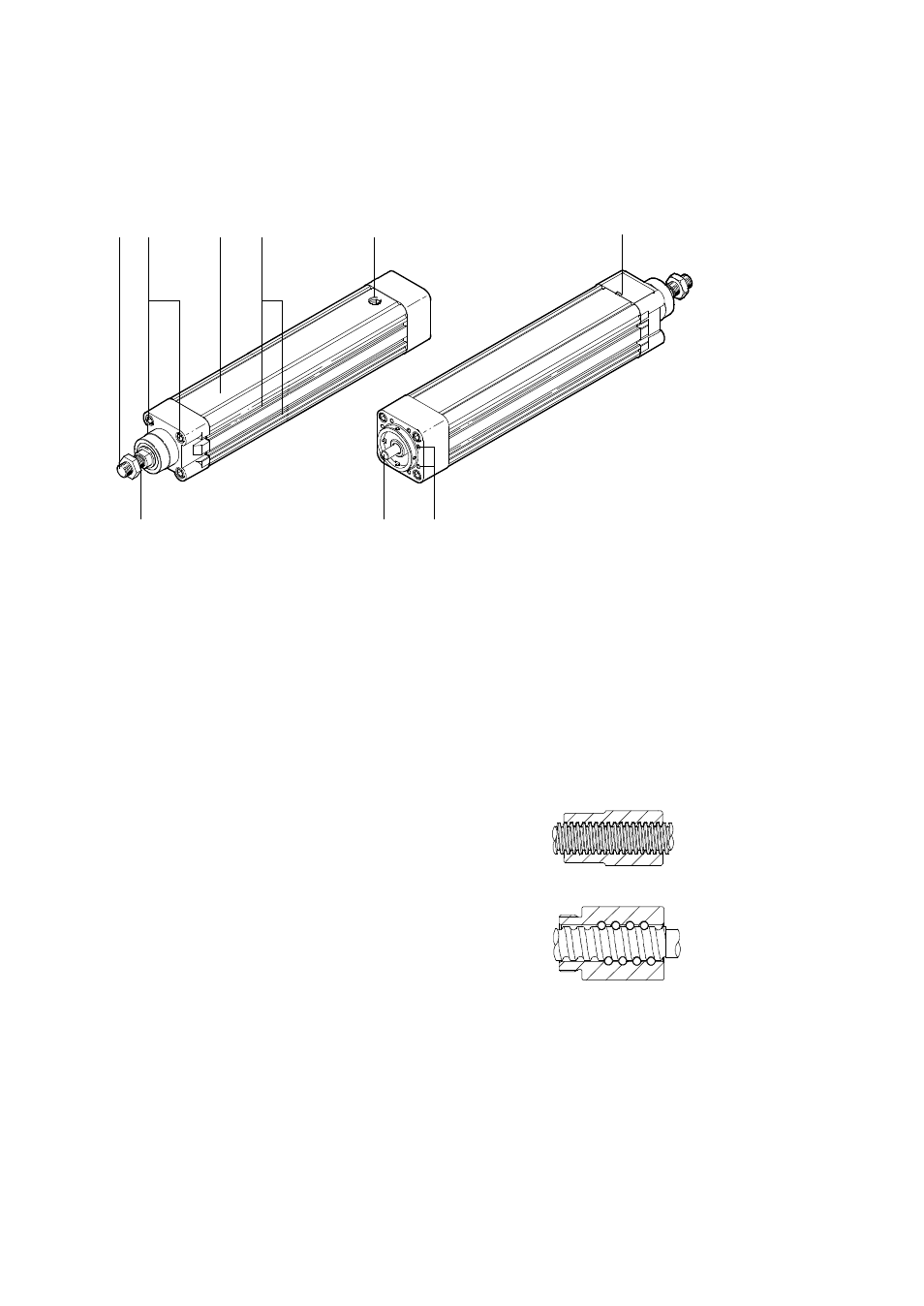

Fig. 1
1 Kolvstång (tryckstång)
2 Flänsskruvar med innergänga för montering
(i båda topplocken)
3 Cylinderhus
4 Spår för gränslägesbrytare
5 Tryckutjämningshål:
– gängat hål
(endast för DNCE-...-P5)
– sintrat filter
(för DNCE-...)
(får inte förslutas/täckas över)
6 Fästgänga för motoranslutning
7 Drivaxel
8 Nyckelgrepp för mothållning
2
Funktion och användning
En roterande gängstav (trapetsskruv för DNCE-
LS resp. kulskruv
för DNCE-
BS) överför en motors roterande rörelse till en linjär
rörelse. Detta får kolvstången att röra sig fram och tillbaka.
Kolvstången är vridsäkert styrd och skyddas mot
överbelastning genom en slirkoppling. Kolvstångens position
kan avläsas med hjälp av gränslägesbrytare.
Elcylindern är avsedd för:
–
DNCE-...-
LS långsam justering av massor med hög kraft
–
DNCE-...-
BS exakt positionering med hög hastighet.
Fig. 2
Trapetsskruv (DNCE-
LS)
Fig. 3
Kulskruv (DNCE-
BS)
