DNCE
10
Festo – DNCE – 1109e Русский
При полезных нагрузках с собственной направляющей
(например, с FENG) :
•
Отрегулируйте и установите направляющую полезной
нагрузки и DNCE строго параллельно. Так вы избежите
перегрузки направляющей (износа).
•
Не допускайте столкновения направляющей и шлангов
отверстия для выравнивания давления (только для
DNCE-...-P5).
•

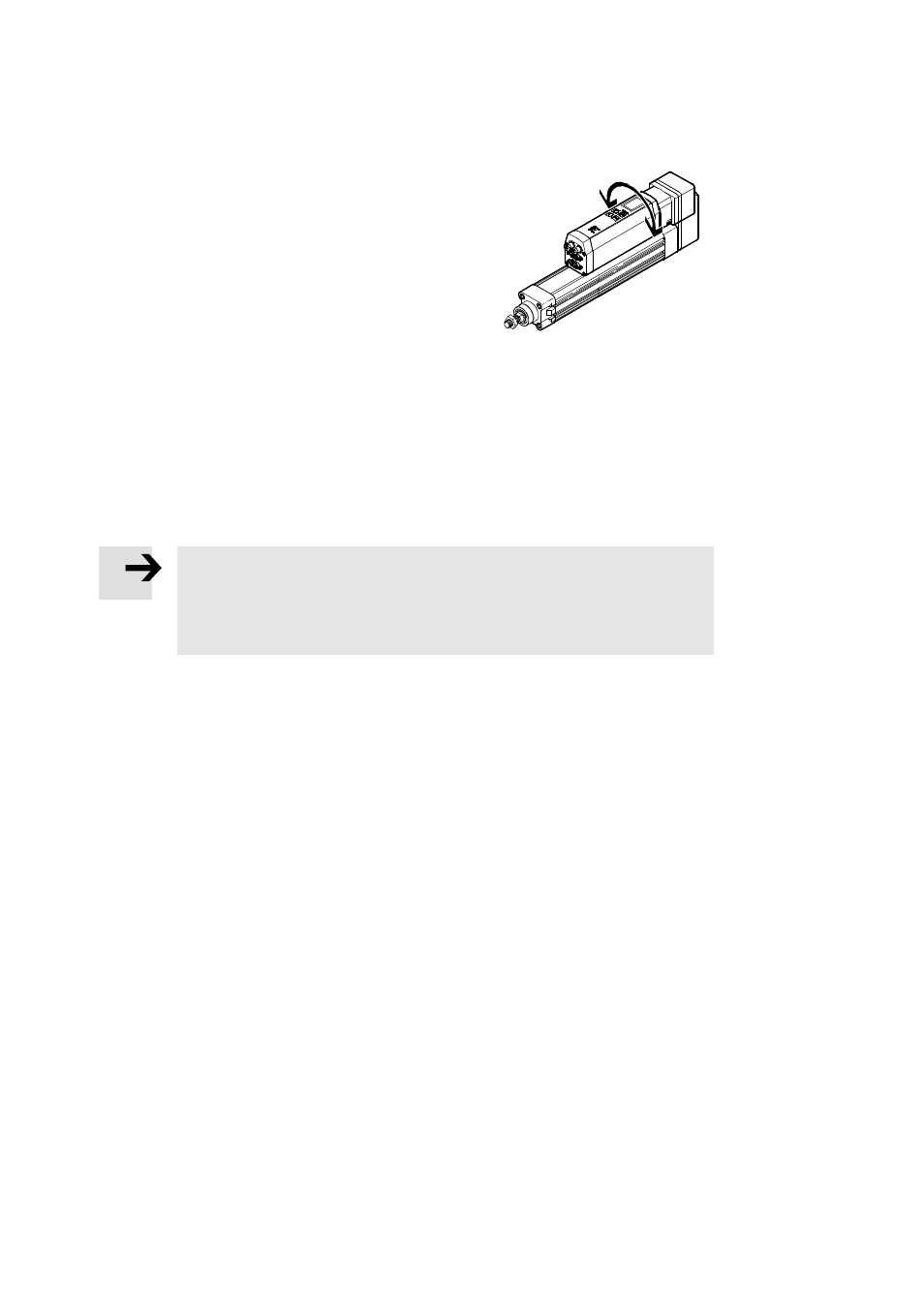

При необходимости следует провернуть моторный
блок MTR-DCI в корпусе муфты (
инструкция по
монтажу к монтажному комплекту мотора).
Fig. 9
Монтаж внешних принадлежностей
Для защиты от неконтролируемого пересечения конечных положений:
•
проверьте, не требуются ли бесконтактные датчики (в виде предохранительных или аппаратных
концевых выключателей).
При использовании бесконтактных датчиков (сенсоров):
Примечание
Бесконтактный датчик можно закрепить только в правильной ориентации,
описанной ниже.
•
Монтируйте бесконтактный датчик только в положении, при котором кабельный
отвод направлен к штоку.
•
Применяйте бесконтактные датчики с функцией размыкающего контакта.
При обрыве кабеля бесконтактного датчика они защищают DNCE от выхода за конечное поло-
жение.
•
При размещении бесконтактных датчиков учитывайте, что магнит устанавливается на внутрен-
нем роторе асимметрично (в выдвинутом конечном положении – непосредственно на передней
крышке; во втянутом конечном положении – смещенным внутрь).
•
Используйте пазы
4 ( Fig. 1).
•
Не допускайте посторонних воздействий, обусловленных магнитными или ферритовыми дета-
лями вблизи бесконтактных датчиков (соблюдайте расстояние минимум 20 мм от ферритовых
деталей).
Во избежание загрязнения:
•
Используйте закрывающие профили (заглушки для пазов
10 принадлежности) во всех неис-
пользуемых пазах.
