Инструкция по эксплуатации Festo Линейные приводы с системой измерения перемещений DGCI
Страница 9
DGCI-…
Festo DGCI-…-R2 1207b Русский
9

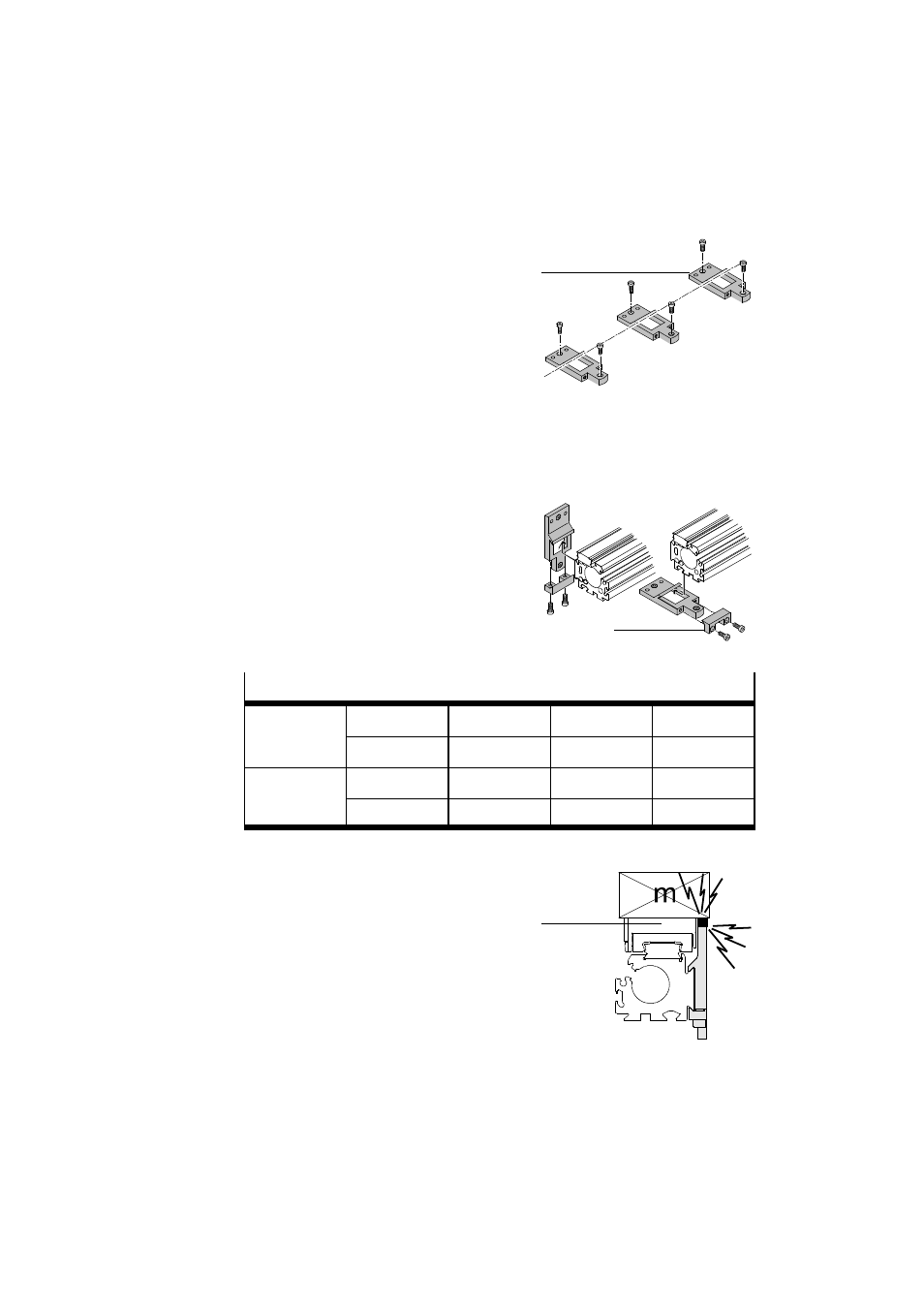

Для монтажа креплений на лапах HPC и
профильных креплений (промежуточных
опор) MUC:
1. Вначале зафиксируйте все панели (А)
профильных креплений на базовой
поверхности (например, на станине
машины).
2. Установите DGCI с профилем “ласточкин
хвост” на панели (
Fig. 7).
3. Вставьте крепежные винты через
скобы (В) в профильное крепление и
слегка затяните их, чтобы DGCI еще
оставался подвижным.
4. Сдвиньте привод в продольном
направлении, чтобы достичь требуемой
крепежной позиции.
5. При необходимости зафиксируйте DGCI
креплениями на лапах.
6. Равномерно затяните все крепежные
винты на DGCI с указанным далее
моментом затяжки.
Моменты затяжки крепежных винтов
HPC-...
18
25
32/40
63
1,6 Н·м
2 Н·м
4,5 Н·м
23 Н·м
MUC-...
18
25/32
40
63
4,1 Н·м
8,3 Н·м
14 Н·м
20 Н·м
Fig. 8
7. Убедитесь в том, что профильные
крепления расположены вне зоны
перемещения каретки
3 (прежде
всего, при боковом креплении). Для
этого один раз проведите каретку
3
по всему отрезку перемещения.
Fig. 6
(A)
Fig. 7
(B)
Fig. 9
3
