Инструкция по эксплуатации Festo Линейные приводы с системой измерения перемещений DGCI
Страница 16
DGCI-…
Festo DGCI-…-R2 1207b Русский
16
Для тонкой настройки хода:
1. Ослабьте контргайку K.
2. Вкрутите или выкрутите упорный болт или амортизатор.

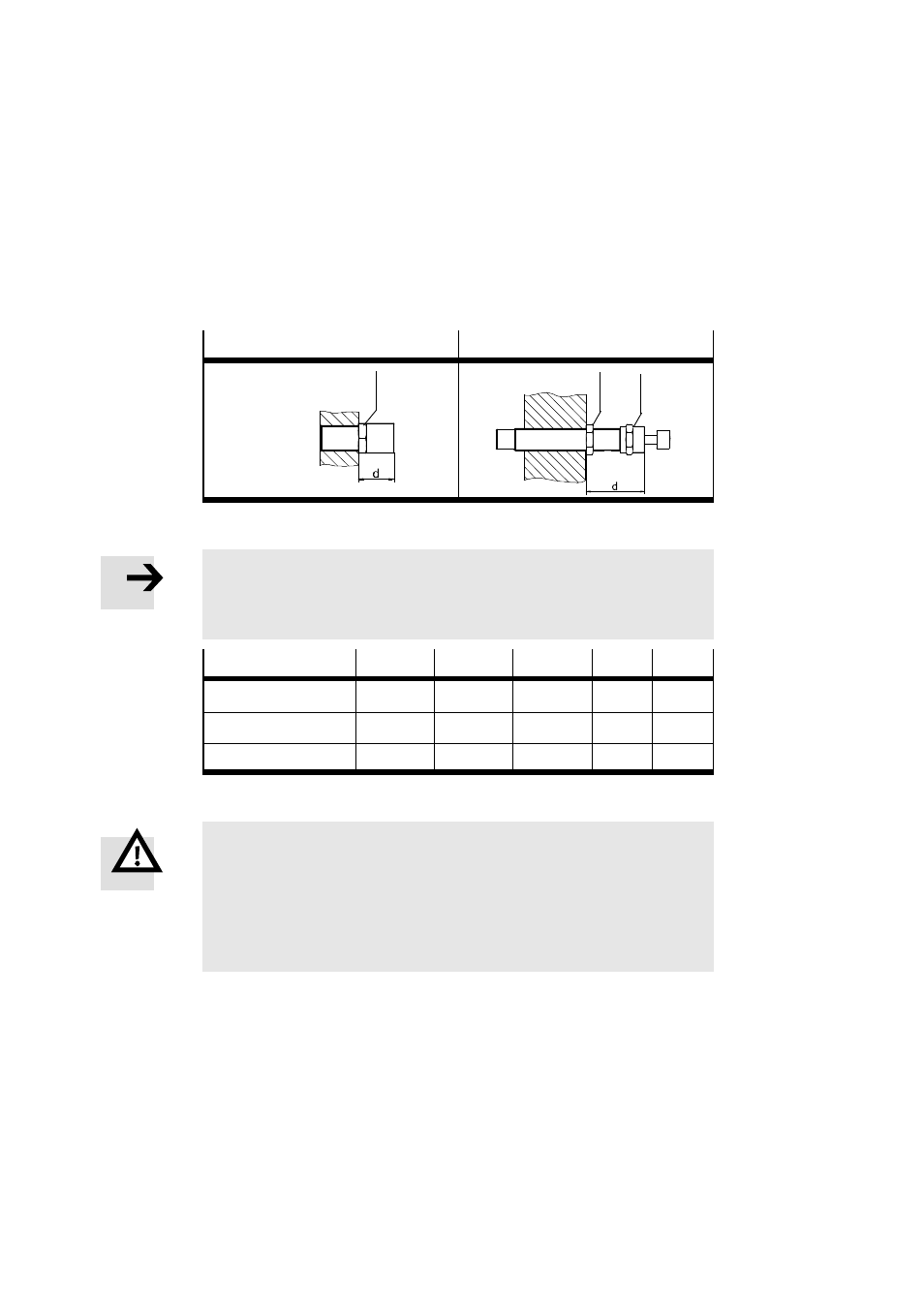

DGCI-...(-GP) с упорным болтом
DGCI-...-YSR(W) с амортизатором
K
H
K
Fig. 22
Примечание
S Из соображений функциональной безопасности системы измерения
перемещений и устойчивости DGCI
расстояние d на Fig. 22 должно
соответствовать значениям из следующей таблицы:
18
25
32
40
63
DGCI-...
[мм]
14,5 … 16,5 22,5 … 26,5 27,3 … 32,3 31 … 36
41 … 46
DGCI-...-YSR(W) [мм]
14,5 … 34,5 22,5 … 47,5 27,3 … 52,3 31 … 56
41 … 76
DGCI-...-GP
[мм]
18 … 20
25 … 29
27,3 … 32,3 37 … 42
–
Fig. 23
Предупреждение
Эксплуатация с неправильно смонтированными демпфирующими
элементами разрушает DGCI.
S Устанавливайте :
– упорный болт на DGCI только с контргайкой (K)
– амортизатор на DGCI-...-KF-YSR(W) только вместе с
упорной втулкой (H)
и контргайкой (K).
