DGCI-…

Festo DGCI-…-R2 1207b Русский

12

В зависимости от исполнения точки присоединения снабжаются штуцерами
или заглушками. Штуцеры промаркированы разными цветами на отжим-
ном кольце (маркировка направления).

У типоразмеров

DGCI-...-QR пневматический канал питания может присо-

единяться

только с одной стороны (справа). Не разрешается использовать

левосторонние присоединения (возможно переоборудование силами
нашей ремонтной службы).

Для варианта

DGCI (без указания исполнения), DGCI-…-Q и DGCI-…-QD

присоединение воздушного канала

не может быть односторонним

(возможно переоборудование силами нашей ремонтной службы).

При длине хода > 600 мм всегда рекомендуется двухсторонняя подача
сжатого воздуха.
Только при двухсторонней подаче обеспечивается оптимальная динамика.

Для активации DGCI:

S Используйте пропорциональный

распределитель MPYE или VPWP для
регулирования скорости и позициони-
рования.

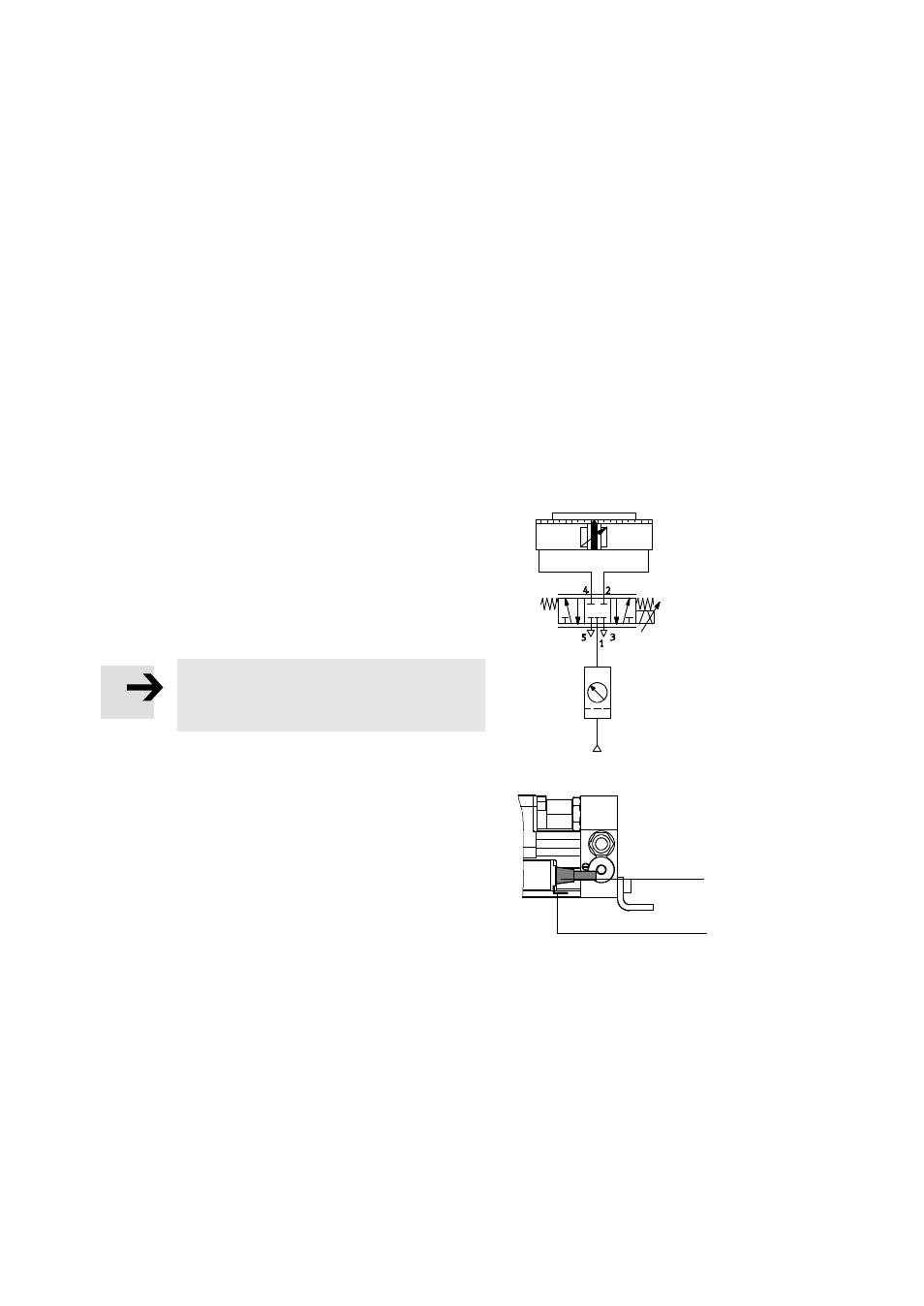

На Fig. 14 показан пример переключения.

Примечание
Данная схема не подходит для удержания
каретки в случае потери давления.

Монтаж, электрическая часть

S Соединить контакт заземления 9

(ширина: 4,8 мм) кабелем с потенциа-
лом земли. Для этого требуются плоский
штекер согласно DIN 46246-2 и гибкий
изолированный провод.

Поперечное сечение кабеля мин.
2,5 мм

2

Длина кабеля макс. 10 м

S Соединить кабелем разъем измеритель-

ной системы

8 с системой управления.

Для этого разрешается использовать
только оригинальный кабель.

Fig. 14

5 мкм

Fig. 15

9

8
