DGCI-…
Festo DGCI-…-R2 1207b Svenska
26
1

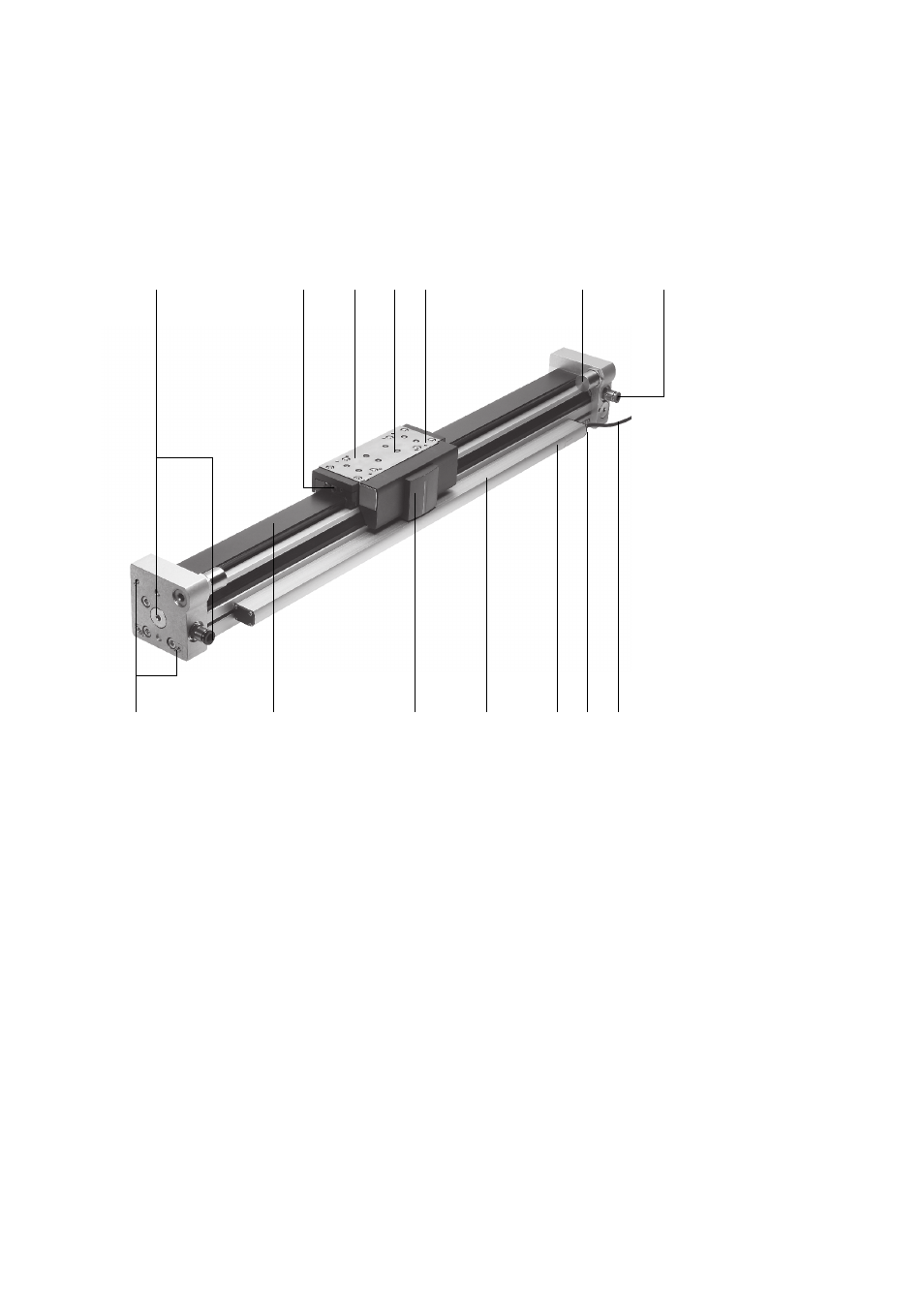

Komponenter och anslutningar
1
2
3
4 5
8
aA
aB
aD
aJ
7
6
9
aC
1
Tryckluftsanslutning (rörelse åt höger)
2
Smörjnippel för kullager
3
Åkvagn
4
Fästgänga för arbetslast
5
Centreringshål för arbetslast
6
Anslagsbult
7
Tryckluftsanslutning (rörelse åt vänster)
8
Mätsystemets anslutning
9
Jordningsclips för mätsystemet
aJ
LED-indikering (grön: spänningsmatning;
röd: fel)
aA
Mätsystem
aB
Mätmagnet
aC
Styrskena
aD
Fästgängor för cylindern
Fig. 1
