DGCI-…
Festo DGCI-…-R2 1207b Svenska
38

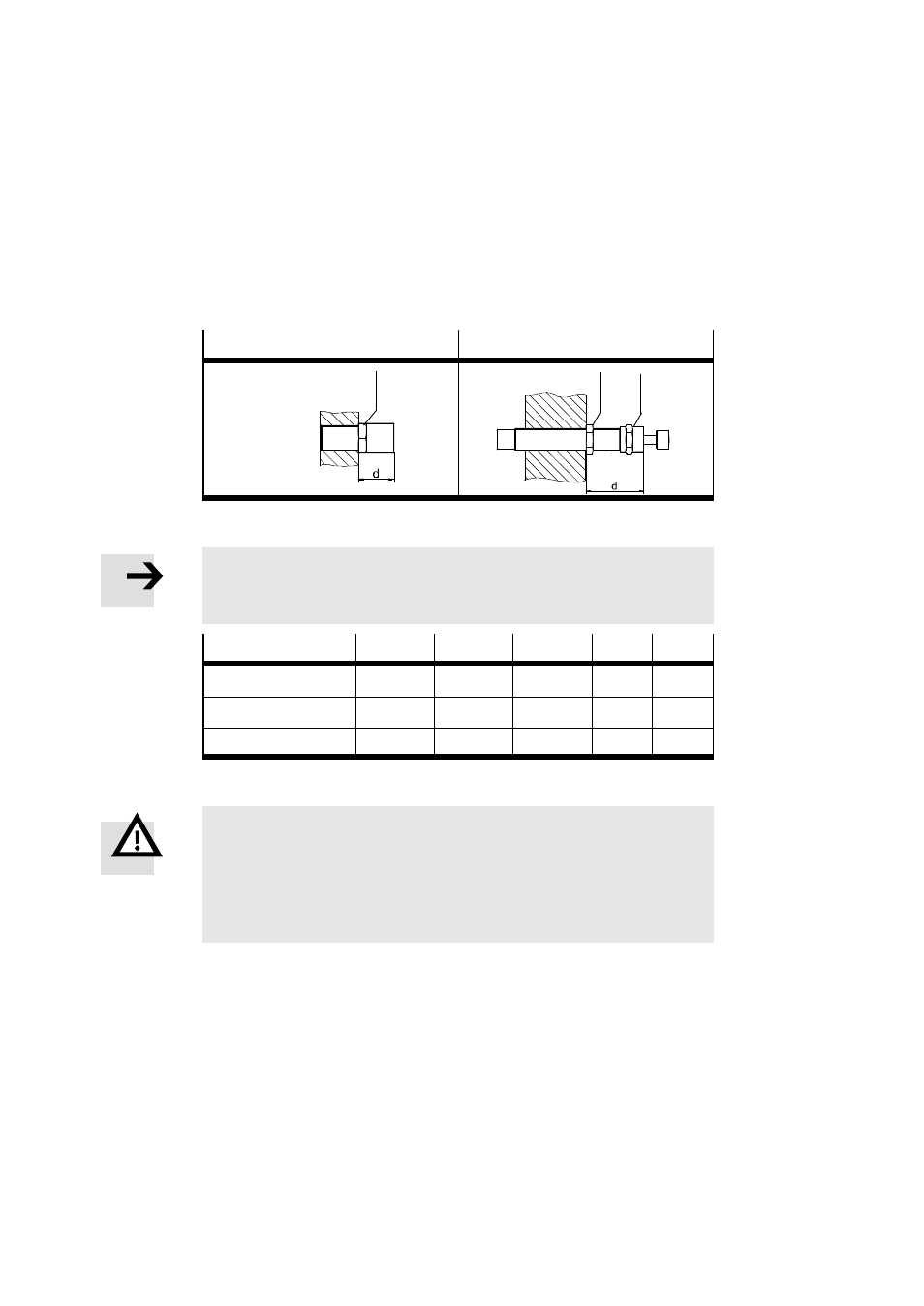

Finjustering av slaglängden:
1. Lossa kontramutter K.
2. Dra åt eller lossa anslagsbulten eller stötdämparen.
DGCI-...(-GP) med anslagsbult
DGCI-...-YSR(W) med stötdämpare
K
H
K
Fig. 22
Information
S För att bibehålla mätsystemets funktionssäkerhet och DGCI:s stabilitet,
måste
avståndet d i Fig. 22 följa värdena i tabellen nedan:
18
25
32
40
63
DGCI-...
[mm] 14,5 … 16,5 22,5 … 26,5 27,3 … 32,3 31 … 36
41 … 46
DGCI-...-YSR(W) [mm] 14,5 … 34,5 22,5 … 47,5 27,3 … 52,3 31 … 56
41 … 76
DGCI-...-GP
[mm] 18 … 20
25 … 29
27,3 … 32,3 37 … 42
–
Fig. 23
Varning
Drift med felaktigt monterade dämpningselement förstör DGCI.
S Montera:
– anslagsbultarna på DGCI uteslutande med låsmutter (K)
– stötdämparna på DGCI-...-KF-YSR(W) uteslutande tillsammans med
anslagshylsa (H)
och låsmutter (K).
