Инструкция по эксплуатации Festo Линейные приводы с системой измерения перемещений DGCI
Страница 32
DGCI-…
Festo DGCI-…-R2 1207b Svenska
32

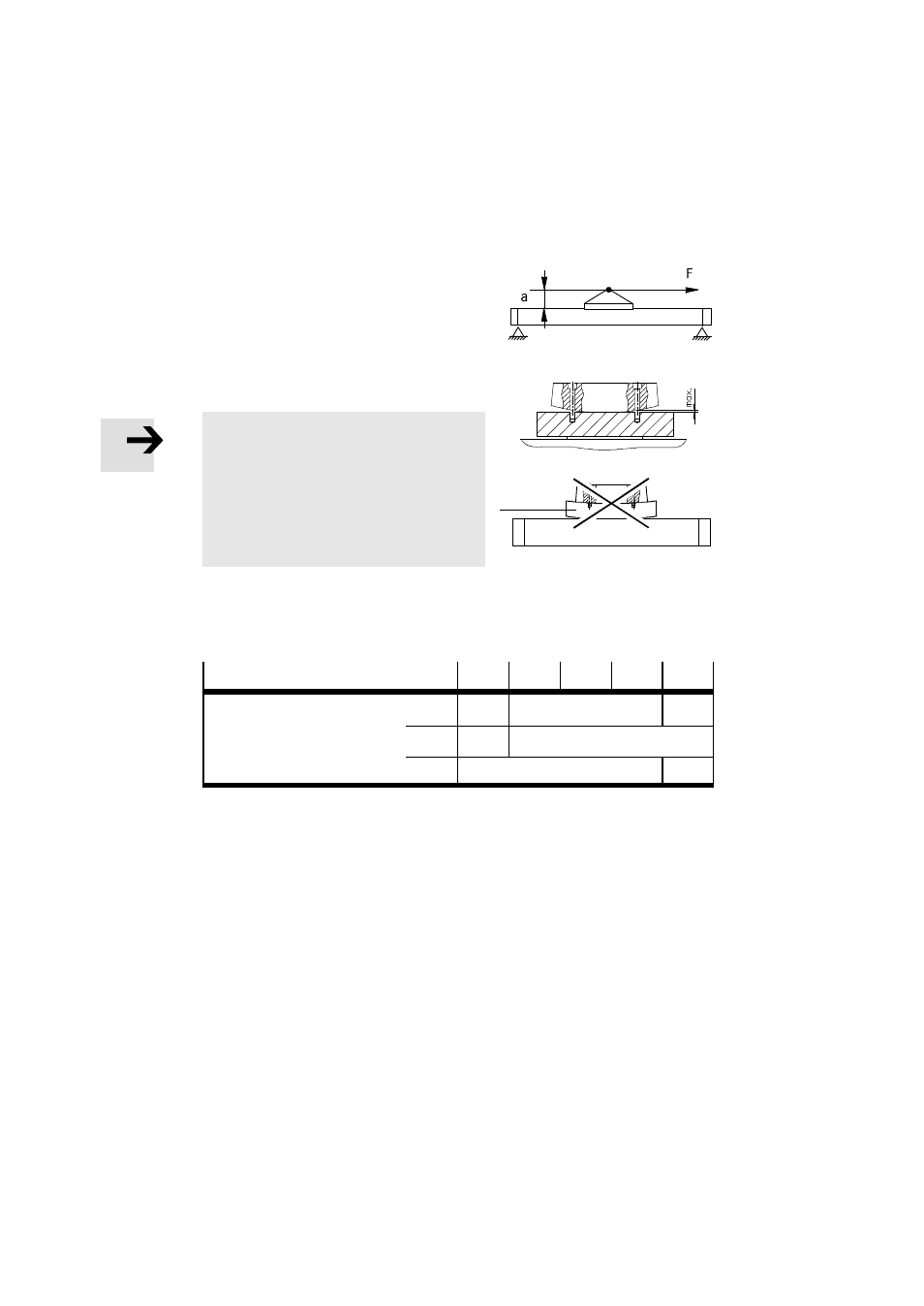

Montering av arbetslasten:
S Placera arbetslasten så att tippmomentet
av kraften F parallellt med den rörliga
axeln och hävarmen a förblir lågt
(
Tekniska data: M
x
, M
y
, M
z
).
Vid hårda och stela arbetslaster:
Information
Om åkvagnen
3 böjs mot en krökt
arbetslast reduceras styrningens
livslängd.
S Se till att arbetslastens
monteringsyta har max 0,01 mm
krökning.
S Observera åtdragningsmomenten vid
monteringen av arbetslasten på
åkvagnen:
DGCI-...
18
25
32
40
63
Åtdragningsmoment [Nm]
M5
3,5
3,5
–
M6
–
6,5
M8
–
10
Fig. 12
Vid arbetslaster med egen styrning:
S Justera styrningarna av arbetslast och DGCI exakt parallellt.
Endast på så sätt undviks att åkvagnen överbelastas (tillåtna krafter,
Tekniska data).
S Se till att arbetslasten kopplas glappfritt till DGCI (< 0,1 mm).
Fig. 10
Fig. 11
3
