Festo Линейные приводы с системой измерения перемещений DGCI - Инструкция (Страница 4)

DGCI-…
Festo DGCI-…-R2 1207b Русский
4

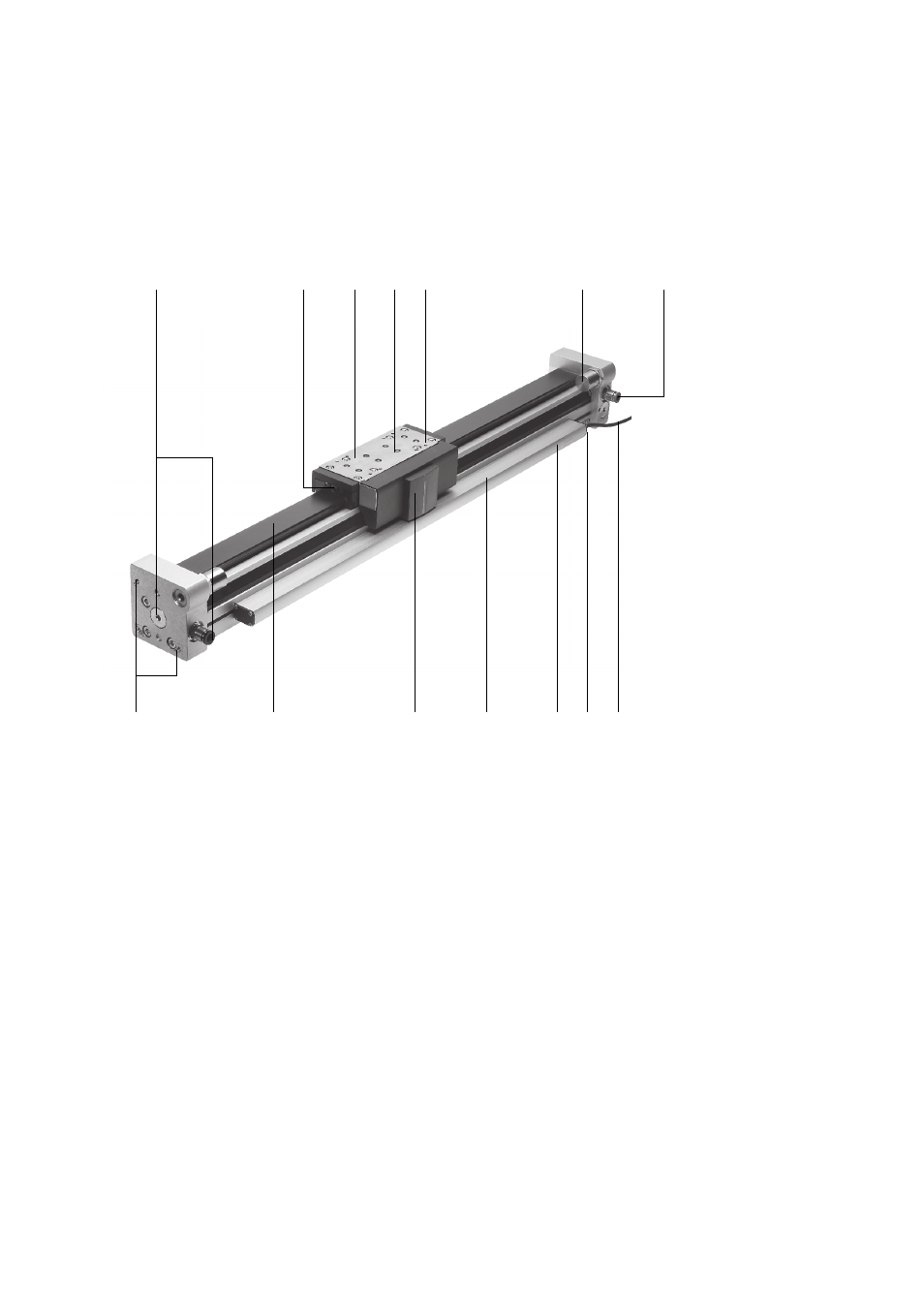

1 Элементы управления и точки подсоединения
1 2 3 4 5
8 aA aB aD aJ
7 6
9 aC
1
Пневматический канал питания
(движение вправо)
2
Пресс-масленка для подшипников
качения
3
Каретка
4
Крепежная резьба для полезной нагрузки
5
Центрирующие отверстия для полезной
нагрузки
6
Упорный болт
7
Пневматический канал питания
(движение влево)
8
Разъем измерительной системы
9
Контакт заземления для измерительной
системы
aJ
Светодиодный индикатор
(зеленый: Power (Питание),
красный: Error (Ошибка))
aA
Измерительная система
aB
Измерительный магнит
aC
Направляющий рельс
aD
Крепежная резьба для привода
Fig. 1
