DGCI-…
Festo DGCI-…-R2 1207b Русский
11
Монтаж, пневматическая часть
При использовании в вертикальном или наклонном положении:
Предупреждение
Неконтролируемое перемещение нагрузок приводит к травмам персонала
или повреждению имущества (защемлению). При падении давления
перемещаемая нагрузка (масса каретки + масса полезной нагрузки) падает
вниз.
S Изучите документацию по конкретному контроллеру (например, SPC200).
В ней приведены схемы пневматических соединений, с помощью которых
можно задержать падение.

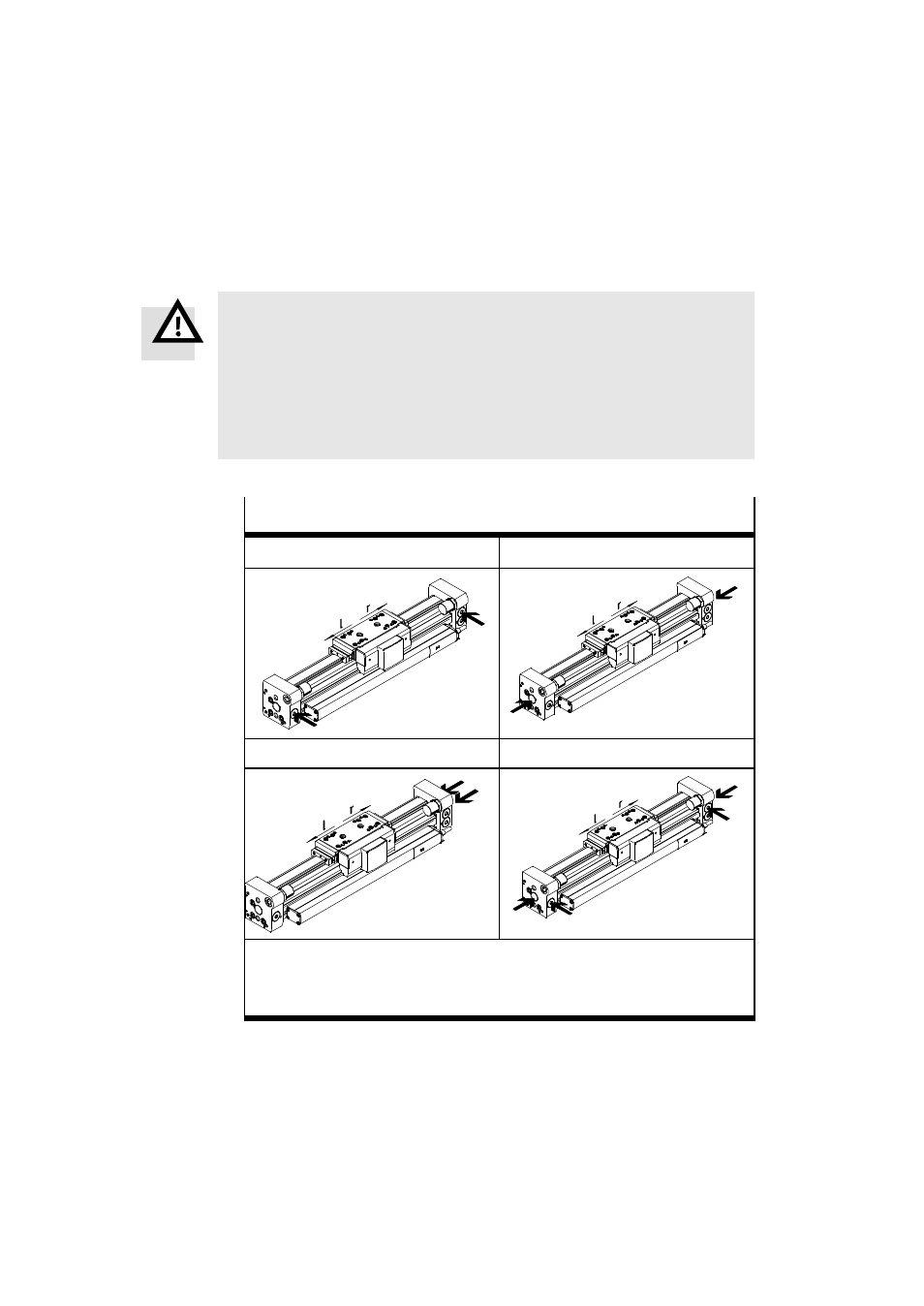

S С помощью шлангов подключите каналы питания:
Варианты кабельного подключения
DGCI-... (без обозначения)
DGCI-...-QD
S
B
S
B
DGCI-...-QR
DGCI-...-Q
S
B
K
A
A
K
B
Синее отжимное кольцо (движение влево к концу измерительной системы)
S
Черное отжимное кольцо (движение вправо к разъему измерительной
системы)
K
Заглушка
A Альтернативное соединение
Fig. 13
