DGCI-…
Festo DGCI-…-R2 1207b Svenska
34
Beroende på utförande har anslutningarna instickskopplingar eller pluggar.
Kopplingarna är markerade med olika färger på låsringen (markering av
riktningen).
Vid utförandena
DGCI-...-QR kan tryckluften endast anslutas på höger sida.
Anslutningarna på vänster sida får
inte användas. Festos reparationsservice
kan däremot bygga om enheten.
Vid varianterna
DGCI (standardutförande), DGCI-…-Q och DGCI-…-QD kan
luften
inte anslutas enbart på en sida. Festos reparationsservice kan bygga om
enheten.
Vid slaglängder > 600 mm rekommenderas alltid tryckluftsmatning på båda sidor.
Endast med inmatning på båda sidor garanteras optimal dynamik.
Styrning av DGCI:
S Använd proportionalventil MPYE eller
VPWP för hastighetsstyrning och
positionering.

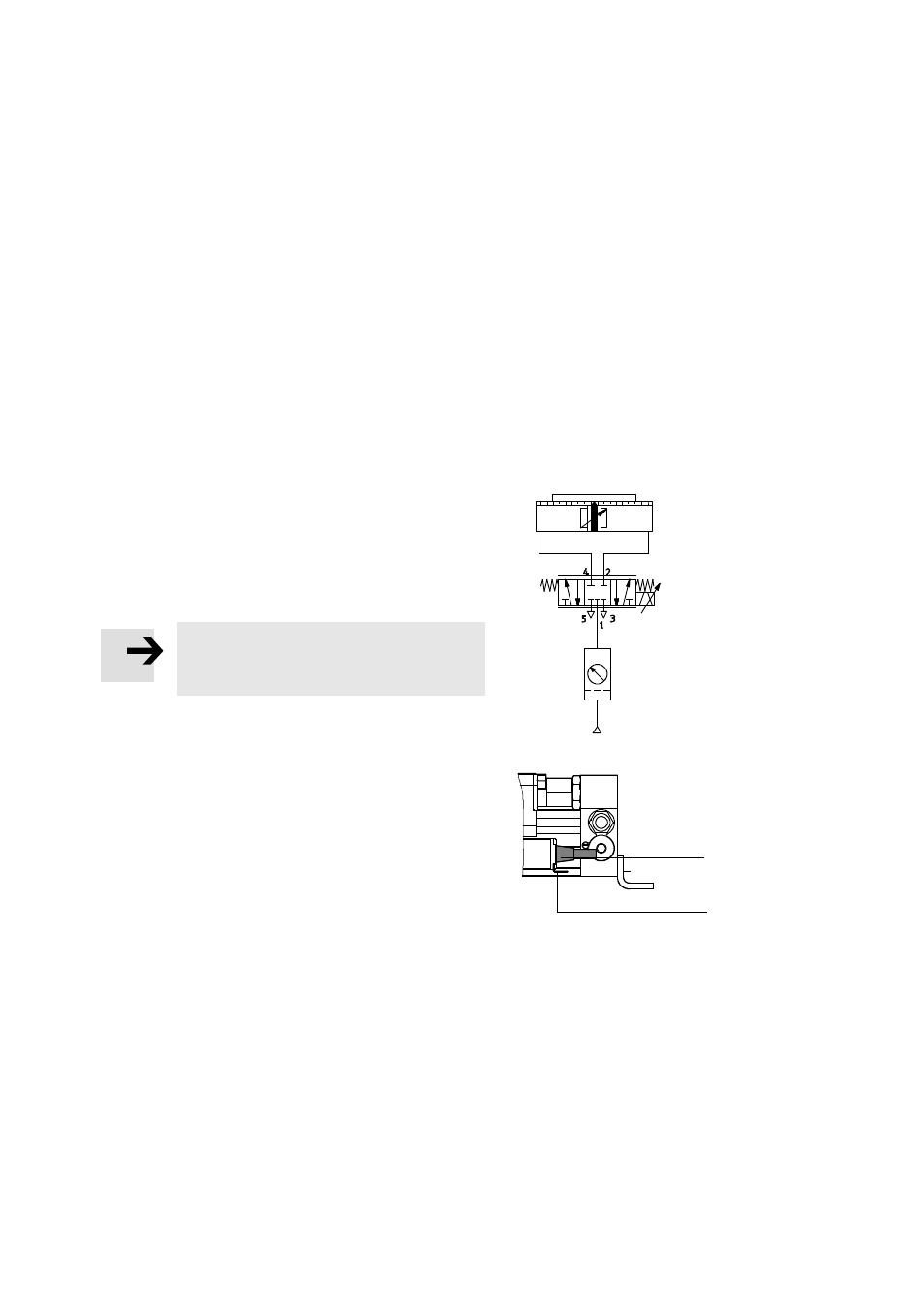

Fig. 14 visar en exempelkoppling.
Information
Denna koppling lämpar sig inte för att
stoppa åkvagnen vid ett tryckfall.
Elektrisk montering
S Koppla jordningsclipset 9 (bredd:
4,8 mm) till jordpotentialen. För detta
krävs en flatstiftskontakt enligt
DIN 46246-2 och en flexibel, isolerad
kabel.
– Kabelarea minst 2,5 mm
2
– Kabellängd max 10 m
S Koppla mätsystemanslutningen 8 till
styrsystemet.
För detta får endast originalkabeln användas.
Fig. 14
5
ìm
Fig. 15
9
8
