Инструкция по эксплуатации Festo Линейные приводы с системой измерения перемещений DGCI
Страница 10
DGCI-…
Festo DGCI-…-R2 1207b Русский
10

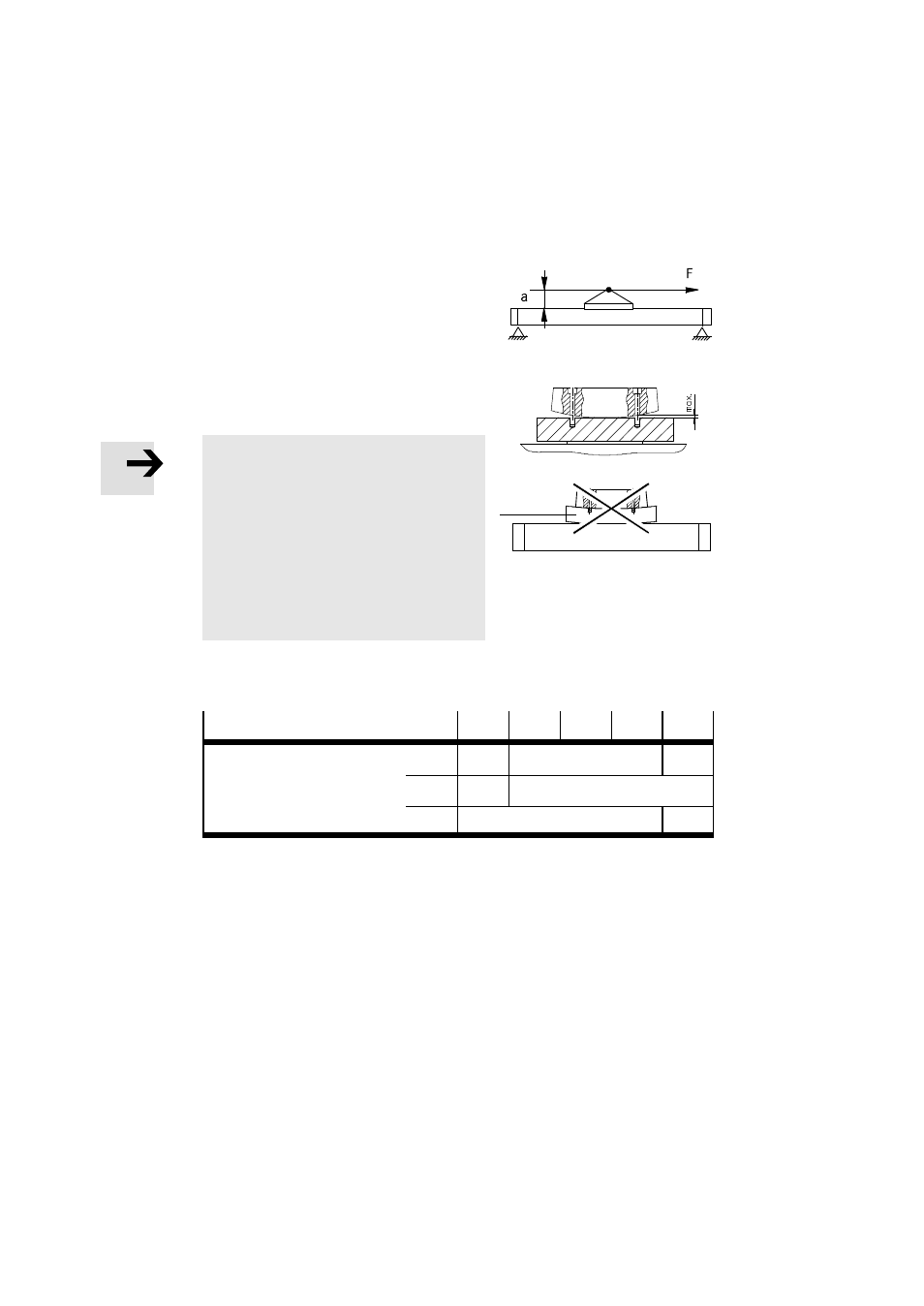

Для закрепления полезной нагрузки:
S Расположите полезную нагрузку так,
чтобы опрокидывающий момент в ре-
зультате действия силы F (параллельно
оси перемещения) и плеча рычага “а”
оставался небольшим (
“Технические
характеристики”: M
x
, M
y
, M
z
).
В случае твердых и жестких полезных
нагрузок:
Примечание
Изгиб каретки
3 под действием
полезной нагрузки с выпуклой или
вогнутой поверхностью сокращает
срок службы направляющей.
S Проследите за тем, чтобы
отклонение плоскостности
монтажной поверхности полезной
нагрузки составляло не более
0,01 мм.
S При закреплении полезной нагрузки на
каретке соблюдайте моменты затяжки:
DGCI-...
18
25
32
40
63
Момент затяжки [Н·м]
M5
3,5
3,5
–
M6
–
6,5
M8
–
10
Fig. 12
Для полезных нагрузок с собственной направляющей:
S Отрегулируйте направляющие полезной нагрузки и DGCI строго парал-
лельно.
Только так вы избежите перегрузок каретки (допуст. усилия
“Техниче-
ские характеристики”).
S Следите за беззазорным присоединением полезной нагрузки к DGCI
(< 0,1 мм).
Fig. 10
Fig. 11
3
