8
ВЕРТИКАЛЬНАЯ КОРРЕКТИРОВКА (сверху
вниз)
1. Установите на нуль-индикатор A на полумуф-
те Y
на 12 часов
.
2. Поверните индикаторы 6 часов. Заметьте по-
ложение стрелки и запишите показание.
3. ПОКАЗАНИЕ С ОТРИЦАТЕЛЬНЫМ ЗНАКОМ -
Полумуфты в нижней точке отстоят друг от друга
больше, чем в верхней. Откорректируйте положе-
ние, подняв опоры привода добавлением прокла-
док или опустив опоры привода с помощью уда-
ления прокладок, (Рис. 6A).
ПОКАЗАНИЕ С ПОЛОЖИТЕЛЬНЫМ ЗНАКОМ -
Полумуфты в нижней точке ближе друг к другу,
чем в верхней. Откорректируйте, опустив опоры
привода удалением прокладок или подняв опоры
привода добавлением прокладок.

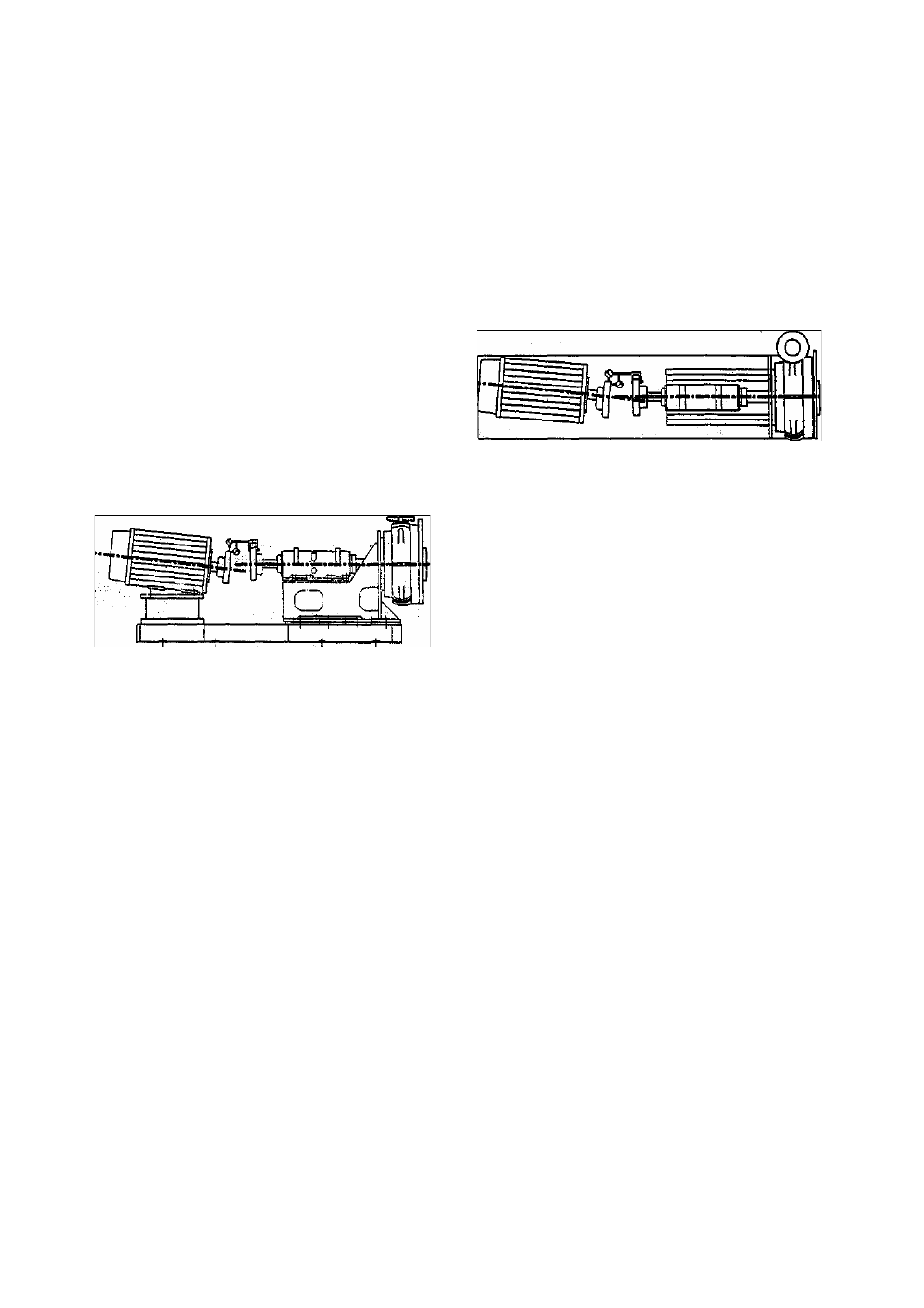

Рис.6A
КОРРЕКТИРОВКА ВЕРТИКАЛЬНОГО
ПОЛОЖЕНИЯ ДВИГАТЕЛЯ
4.
Повторите
этапы 1-3,
пока индикатор А не по-
кажет 0,05 мм или меньше
.
ГОРИЗОНТАЛЬНАЯ КОРРЕКТИРОВКА (попе-
речная)
1. Установите на нуль индикатор А на левой сто-
роне полумуфты Y, на 9 часов.
2. Поверните индикаторы муфты через точку 12
часов вправо, на 180° от начального положе-
ния (на 3 часа). Заметьте положение стрелки
и запишите показание.
3. ПОКАЗАНИЕ С ОТРИЦАТЕЛЬНЫМ ЗНАКОМ –
Полумуфты отстоят одна от другой с правой
стороны больше, чем с левой. Откорректируйте,
сместив влево торец вала привода либо сместив
вправо другой торец.
ПОКАЗАНИЕ С ПОЛОЖИТЕЛЬНЫМ ЗНАКОМ -
Полумуфты ближе одна к другой с правой сторо-
ны, чем с левой. Откорректируйте, сместив впра-
во торец вала привода либо сместив влево дру-
гой торец (Рис. 6B).
Рис. 6B
КОРРЕКТИРОВКА ГОРИЗОНТАЛЬНОГО
ПОЛОЖЕНИЯ ДВИГАТЕЛЯ.
4.
Повторите
этапы 1 – 3,
пока индикатор А не
покажет 0,10 мм или меньше
.
5. Повторно проверьте показания, как горизон-
тальные, так и вертикальные, чтобы убедиться,
что они не влияют друг на друга. При необходи-
мости, откорректируйте.
КОРРЕКТИРОВКА ПАРАЛЛЕЛЬНОСТИ
Параллельность достигнута, когда показания ин-
дикатора Р (параллельного) колеблются не боль-
ше, чем на 0,10 мм, если измерения выполнены в
четырёх точках, отстоящих друг от друга на 90°,
при рабочей температуре. Необходимо учесть
рекомендованные значения предварительной
(холодной) центровки, представленные в Табли-
це 1.
ВЕРТИКАЛЬНАЯ КОРРЕКТИРОВКА (сверху вниз)
1. Установите на нуль индикатор P на полумуфте
Y на 12 часов (Рис. 5).
2. Поверните индикатор на 6 часов. Заметьте по-
ложение стрелки и запишите показание.
ПОКАЗАНИЕ С ОТРИЦАТЕЛЬНЫМ ЗНАКОМ -
Полумуфта X ниже полумуфты Y. Откорректируй-
те, удаляя из-под каждой опоры привода тонкие
прокладки на толщину, равную половине значе-
ния, показанного индикатором.
