Инструкция по эксплуатации Goulds Pumps 5500 - IOM
Страница 10
9
ПОКАЗАНИЕ С ОТРИЦАТЕЛЬНЫМ ЗНАКОМ -
Полумуфта X выше полумуфты Y. Откорректи-
руйте, добавляя под каждую опору привода тон-
кие прокладки на толщину, равную половине
значения, показанного индикатором (Рис. 7A).

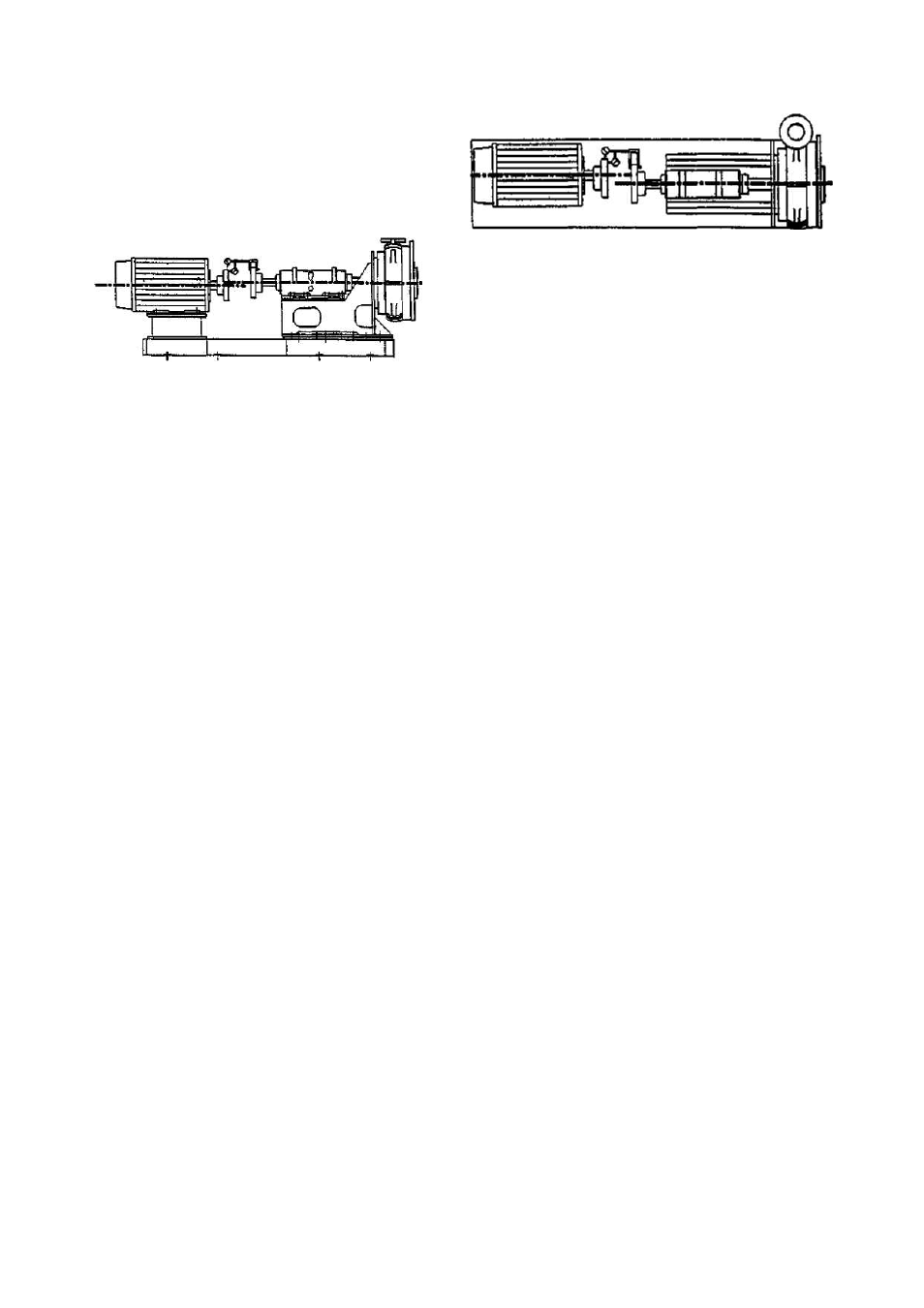

РИС. 7А
КОРРЕКТИРОВКА ПОЛОЖЕНИЯ ДВИГАТЕЛЯ
ПОВЕРТИКАЛИ
Примечание: под каждой опорой должно быть до-
бавлено или удалено одинаковое количество тон-
ких прокладок. В противном случае будет нарушена
вертикальная угловая соосность.
3. Повторите
этапы 1 – 3,
пока индикатор P не
покажет 0,10 мм или меньше в горячем состоянии
или значения, соответствующие Таблице 1 в хо-
лодном состоянии.
ГОРИЗОНТАЛЬНАЯ КОРРЕКТИРОВКА (попереч-
ная)
1. Установите на нуль индикатор Р на левой сто-
роне полумуфты Y, отстоящей на 90° от верхней
мёртвой точки (9 часов).
2. Поверните индикаторы муфты через точку 12-
часов вправо, на 180° от начального положения
(на 3 часа). Заметьте положение стрелки и запи-
шите показание.
ПОКАЗАНИЕ С ОТРИЦАТЕЛЬНЫМ ЗНАКОМ -
Полумуфта Y расположена левее полумуфты X.
Откорректируйте, равномерно перемещая привод
в противоположную сторону (Рис. 7B).
ПОКАЗАНИЕ С ПОЛОЖИТЕЛЬНЫМ ЗНАКОМ -
Полумуфта Y расположена
правее полумуфты
X.
Откорректируйте, равномерно перемещая привод
в противоположную сторону.
4.Повторите этапы 1 – 3, пока индикатор P не по-
кажет 0,10 мм или меньше.
5.Повторно проверьте показания, как горизон-
тальные, так и вертикальные, чтобы убедиться,
что они не влияют друг на друга. При необходи-
мости, откорректируйте.
Рис. 7B
КОРРЕКТИРОВКА ПОЛОЖЕНИЯ ДВИГАТЕЛЯ
ПОГОРИЗОНТАЛИ
ЗАВЕРШЕНИЕ РЕГУЛИРОВКИ СООСНОСТИ
Соосность агрегата считается полностью откор-
ректированной, когда показания обоих индикато-
ров A (углового) и P (параллельного) разнятся не
больше, чем на 0,10 мм, если измерения выпол-
нены в четырёх точках, отстоящих друг от друга
на 90°
ВЕРТИКАЛЬНАЯ КОРРЕКТИРОВКА (сверху вниз)
1. Установите на нуль индикаторы A и P на по-
лумуфте Y на 12 часов.
2. Поверните индикатор на 6 часов. Заметьте
положение стрелки и запишите показание.
3. Откорректируйте, как описывается выше.
ГОРИЗОНТАЛЬНАЯ КОРРЕКТИРОВКА (попереч-
ная)
1. Установите на нуль индикаторы A и P на ле-
вой стороне полумуфты Y, (на 9 часов).
2. Поверните индикаторы через верх вправо, на
180° от начального положения (на 3 часа). За-
метьте положение стрелки и запишите показание.
3. Откорректируйте, как описывается выше.
4. Повторно проверьте показания, как горизон-
тальные, так и вертикальные, чтобы убедиться,
что они не влияют друг на друга. При необходи-
мости, откорректируйте.
