BRUGS- OG VEDLIGEHOLDELSESVEJLEDNING

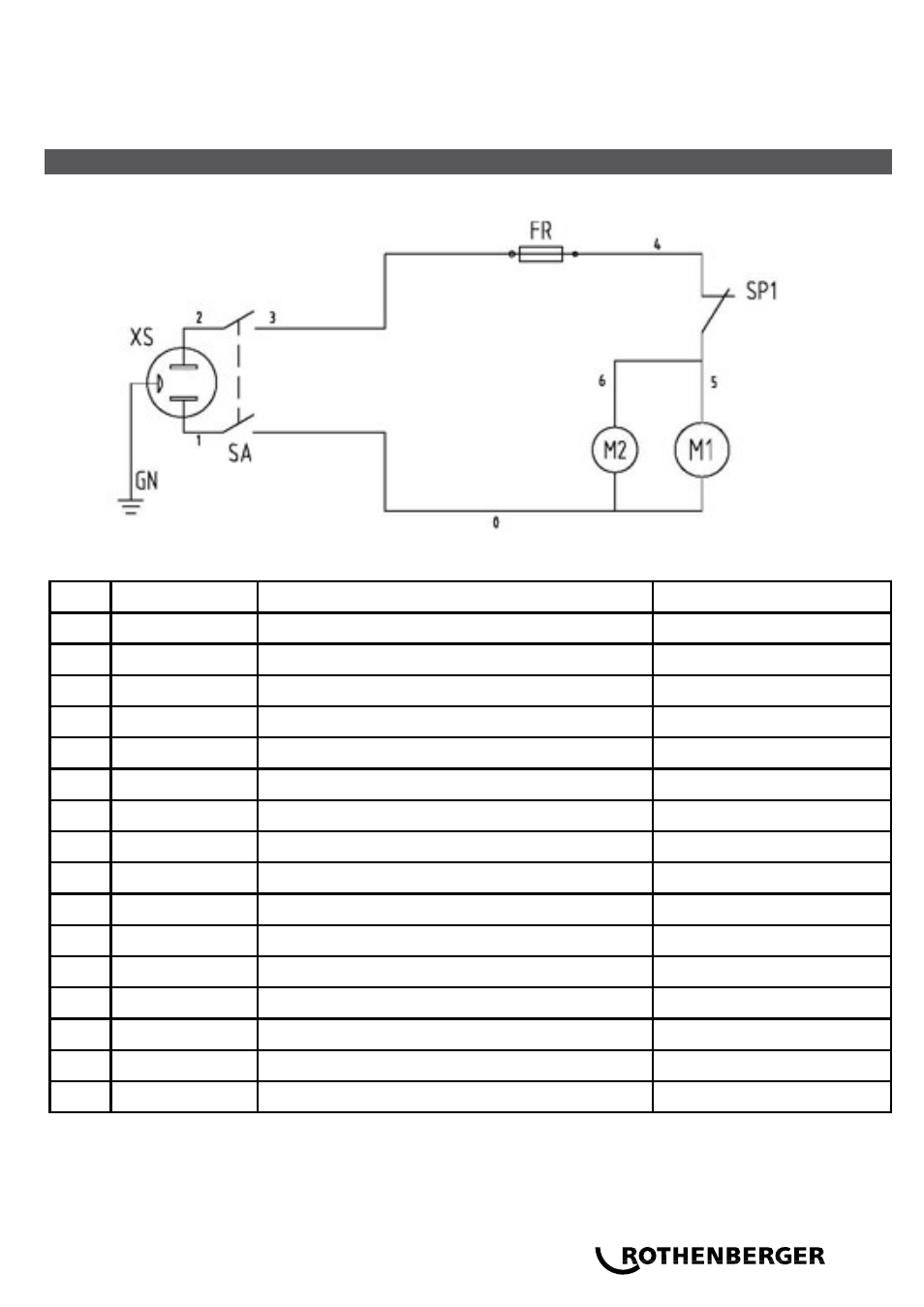

3. Eldiagram
DEL
Koder
BESKRIVELSE
Bemærkninger
1
XS
Strømudtag
2
SA
Vippeafbrydere
3
FR
Enhed til overbelastningsbeskyttelse
4
M1
Kompressormotor
5
M2
Aksialventilator
6
K1
Relæ
7
K2-K5
Relæ
8
SR
Centrifugalafbryder
9
C1
Startkondensator
10
C2
Kørekondensator
11
TC
Elektronisk transformator
12
SP1
Højtryksomskifter
13
SP2
LAVTRYKSAFBRYDER
14
SB1
Startknap
15
HL1, HL2
Beskyttelsesindikator for højt og lavt tryk
Tofarve lampe
16
ST
Overophedningsbeskyttelse til motor
