62
TÜRKÇE
KULLANIM VE BAKIM TALİMATLARI

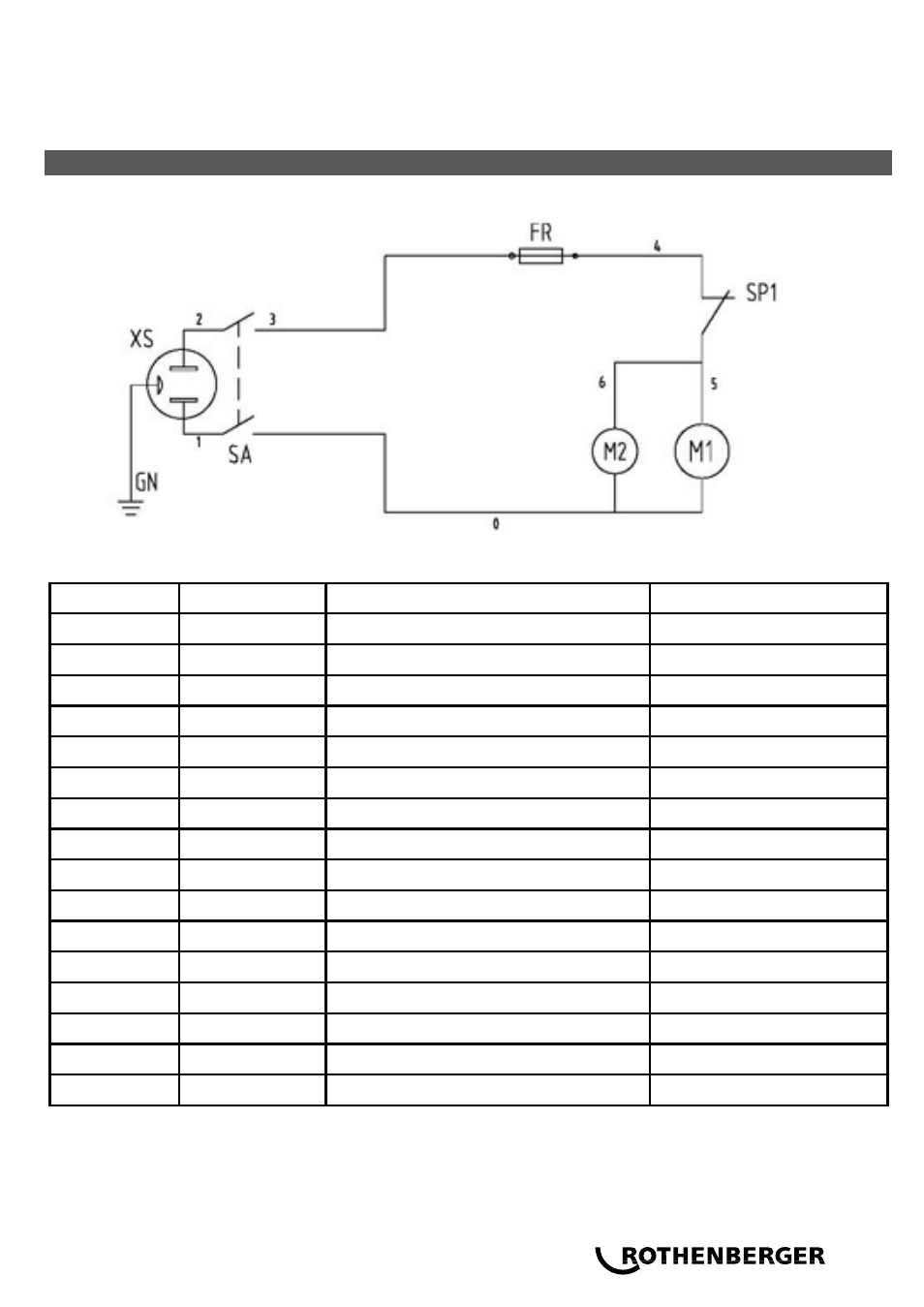

3. Kablo bağlantı şeması
PARÇA/MADDE Grafik kodu
TANIMLAMA
Notlar
1
XS
Güç prizi
2
SA
Basmalı Anahtarlar
3
FR
Aşırı yük koruma cihazı
4
M1
Kompresör Motoru
5
M2
Eksenel Fan
6
K1
Röle
7
K2-K5
Röle
8
SR
Santrifüjlü kapasitör
9
C1
Başlatma kapasitör
10
C2
Çalışan kondansatör
11
TC
Elektronik Transformatör
12
SP1
Yüksek basınçlı Anahtarlama tertibatı
13
SP2
Alçak basınçlı anahtar
14
SB1
Başlat düğmesi
15
HL1, HL2
Yüksek ve alçak basınç koruma göstergesi Çift renkli ışık
16
ST
Motor termal koruyucular
