53
POLSK
INSTRUKCJE ODNOŚNIE UŻYTKOWANIA I KONSERWACJI

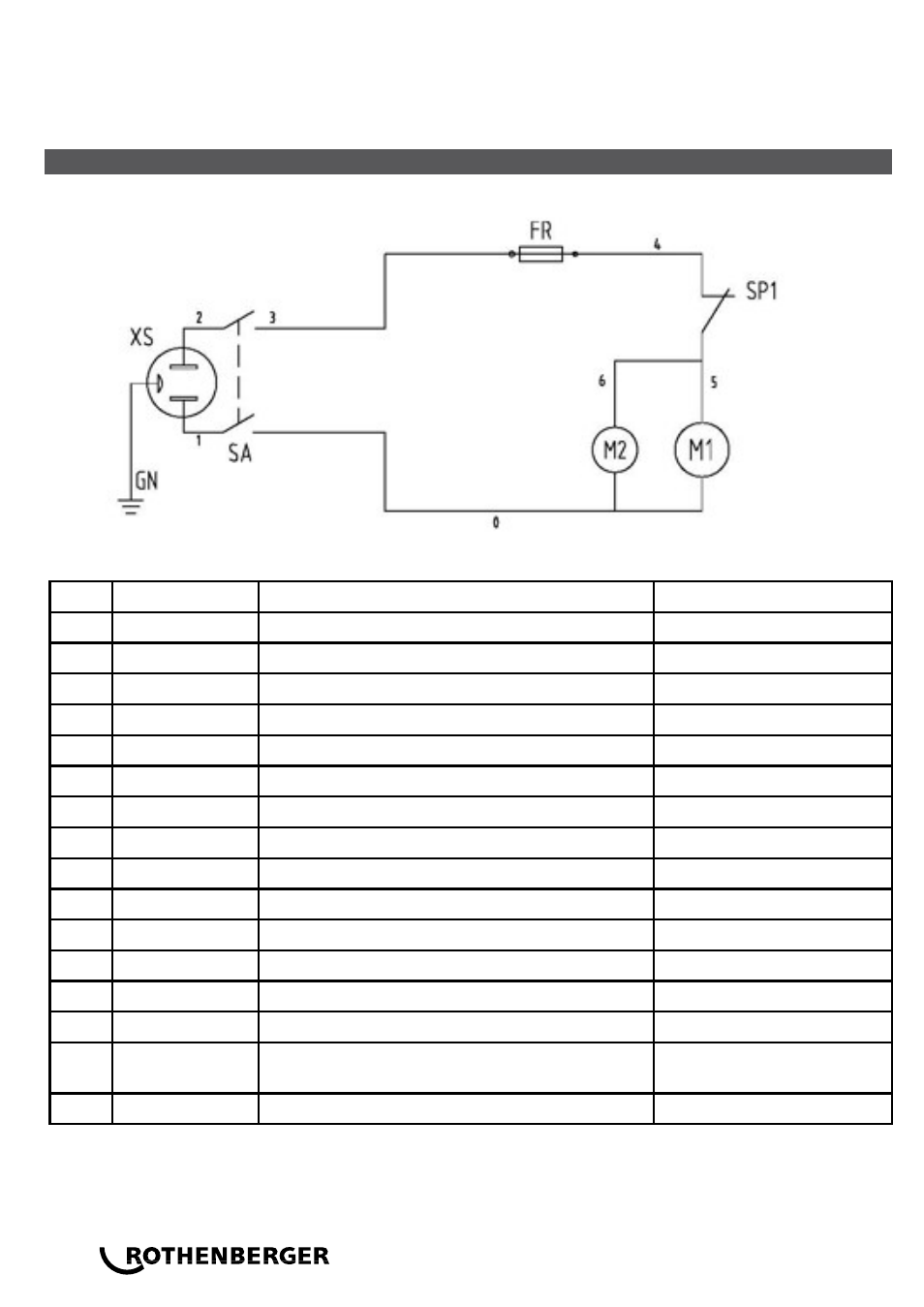

3. Schemat połączeń
ELEM. Kod graficzny
OPIS
Uwagi
1
XS
Wyjście zasilania
2
SA
Przełączniki kołyskowe
3
FR
Urządzenie zabezpieczające przed przeciążeniem
4
M1
Silnik kompresora
5
M2
Wentylator osiowy
6
K1
Przekaźnik
7
K2-K5
Przekaźnik
8
SR
Przełącznik odśrodkowy
9
C1
Kondensator rozruchowy
10
C2
Kondensator roboczy
11
TC
Transformator elektroniczny
12
SP1
Aparatura rozdzielcza wysokiego ciśnienia
13
SP2
PRZEŁĄCZNIK NISKOCIŚNIENIOWY
14
SB1
PRZYCISK START
15
HL1, HL2
Kontrolka zabezpieczenia przed zbyt wysokim i
zbyt niskim ciśnieniem
Kontrolka dwukolorowa
16
ST
Zabezpieczenia temiczne silnika
