70
MAGYAR
ALKATRÉSZ
LEÍRÁS
1
SZÍJ
2
FELSŐ BURKOLAT
3
TŰ
4
OLDALSÓ BURKOLAT
5
ELÜLSŐ PANEL
6
MÉRŐMŰSZER BURKOLAT
7
KIS NYOMÁS NYOMÁSMÉRŐ
8
NAGY NYOMÁS NYOMÁSMÉRŐ
9
PIROS/ZÖLD VISSZAJELZŐ LÁMPA
10
INDÍTÓGOMB
11
GOMB
12
MEGSZAKÍTÓ
13
FŐKAPCSOLÓ
14
TÁPKÁBEL
15
ALJZAT
16
GUMIDUGÓ
17
ALAPLEMEZ
18
GUMITALP

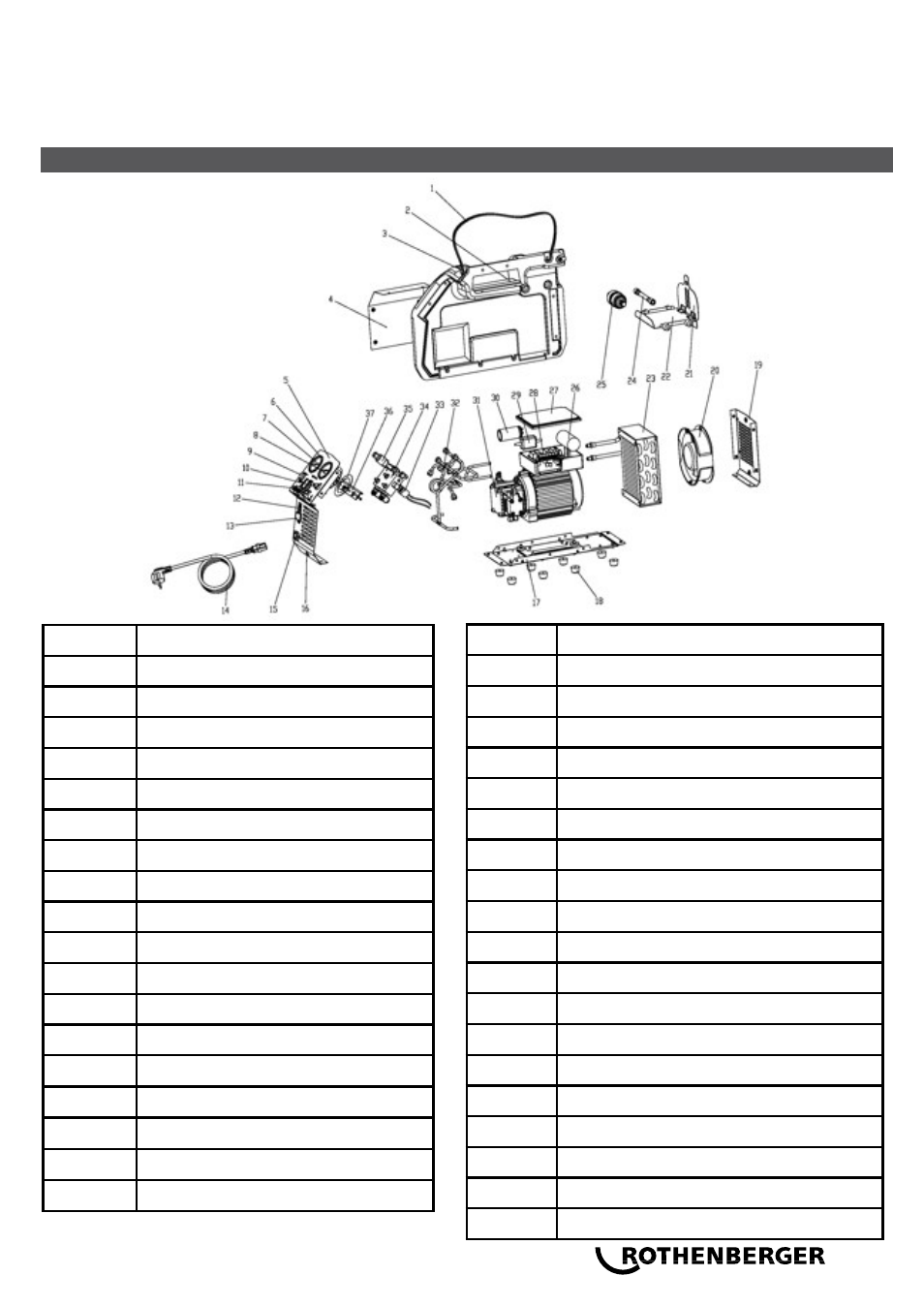

2. Az alkatrészek robbantott ábrája és darabjegyzéke
HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁSOK
ALKATRÉSZ LEÍRÁS
19
HÁTSÓ PANEL
20
AXIÁLVENTILÁTOR
21
TÁROLÓEGYSÉG BURKOLAT
22
TÁROLÓEGYSÉG CSAPÓAJTÓ
23
HŰTŐ
24
4”-OS TÖMLŐ
25
SZŰRŐ
26
KONDENZÁTOR
27
KAPCSOLÓ BURKOLAT
28
ÁRAMKÖRI LAP
29
TRANSZFORMÁTOR
30
KONDENZÁTOR
31
KOMPRESSZOR
32
RÉZCSŐ KÉSZLET
33
NAGY NYOMÁS ESETÉN MŰKÉSBE LÉPŐ KAPCSOLÓ
34
SZABÁLYOZÓSZELEP
35
KIS NYOMÁS ESETÉN MŰKÉSBE LÉPŐ KAPCSOLÓ
36
U-SZELVÉNY
37
MÉRŐMŰSZER TÖMÍTÉS
