26
NORSK
INSTRUKSER FOR BRUK OG VEDLIKEHOLD

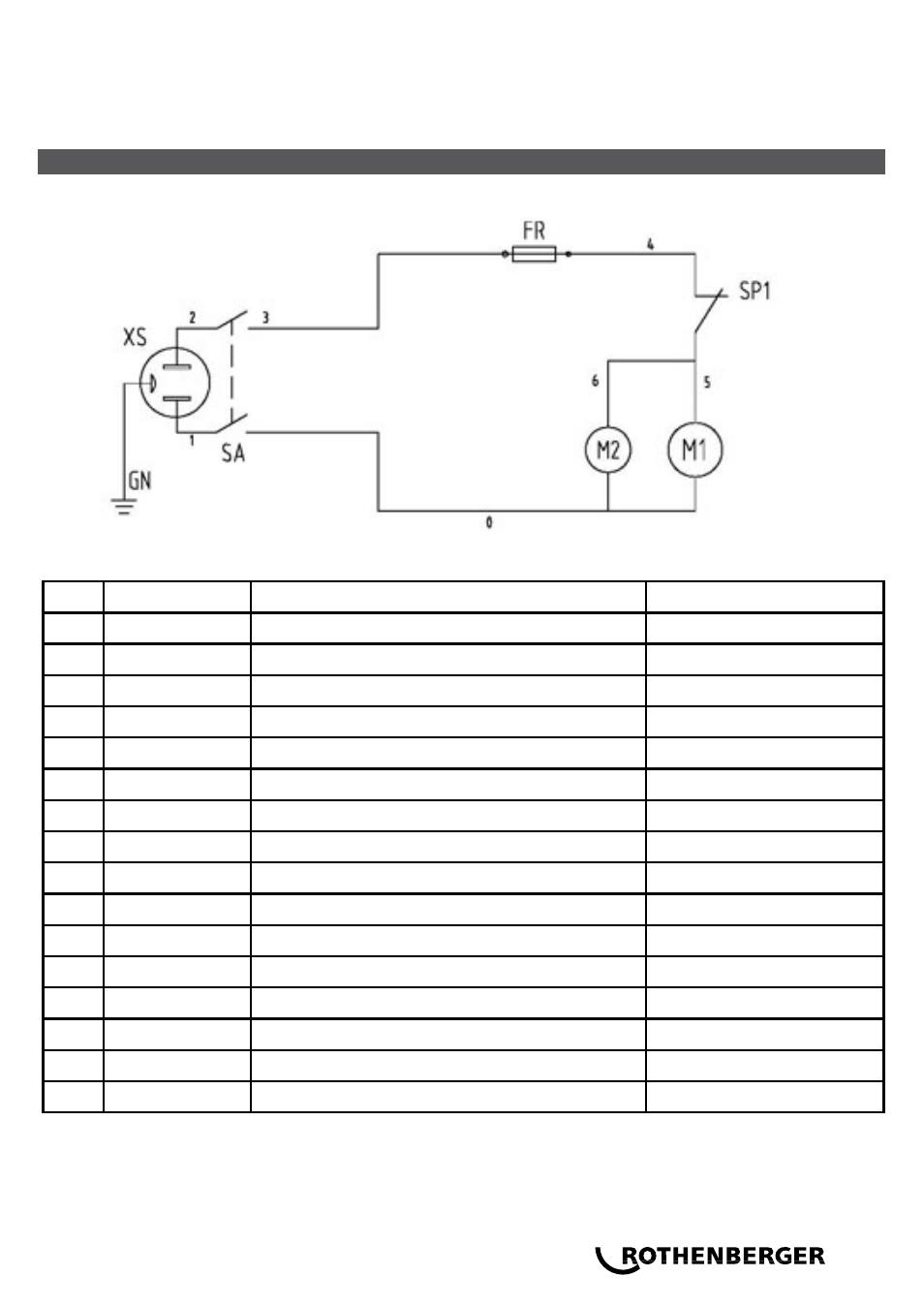

3. Koblingsdiagram
DEL
Grafisk kode
BESKRIVELSE
Kommentarer
1
XS
Strømuttak
2
SA
Vippebrytere
3
FR
Overlastvernutstyr
4
M1
Kompressormotor
5
M2
AKSIALVIFTE
6
K1
Relé
7
K2-K5
Relé
8
SR
Sentrifugalbryter
9
C1
Startkondensator
10
C2
Kjørende kondensator
11
TC
Elektronisk omformer
12
SP1
Høytrykkskoplingsutstyr
13
SP2
LAVTRYKKSBRYTER
14
SB1
STARTKNAPP
15
HL1, HL2
Beskyttelsesindikator for lav og høytrykk
Dobbelt fargelys
16
ST
Termisk beskyttelse for motor
