POLOŽKA POPIS
1
PÁS
2
VRCHNÍ KRYT
3
PIN
4
POSTRANNÍ KRYT
5
PŘEDNÍ PANEL
6
KRYT MĚRKY
7
MĚRKA NÍZKÉHO TLAKU
8
MĚRKA VYSOKÉHO TLAKU
9
ČERVENÁ/ZELENÁ KONTROLKA
10
TLAČÍTKO START
11
KNOFLÍK
12
OBVODOVÝ VYPÍNAČ
13
VYPÍNAČ
14
NAPÁJECÍ KABEL
15
ZDÍŘKA
16
GUMOVÁ ZÁTKA
17
ZÁKLADNA
18
PRYŽOVÁ NOHA

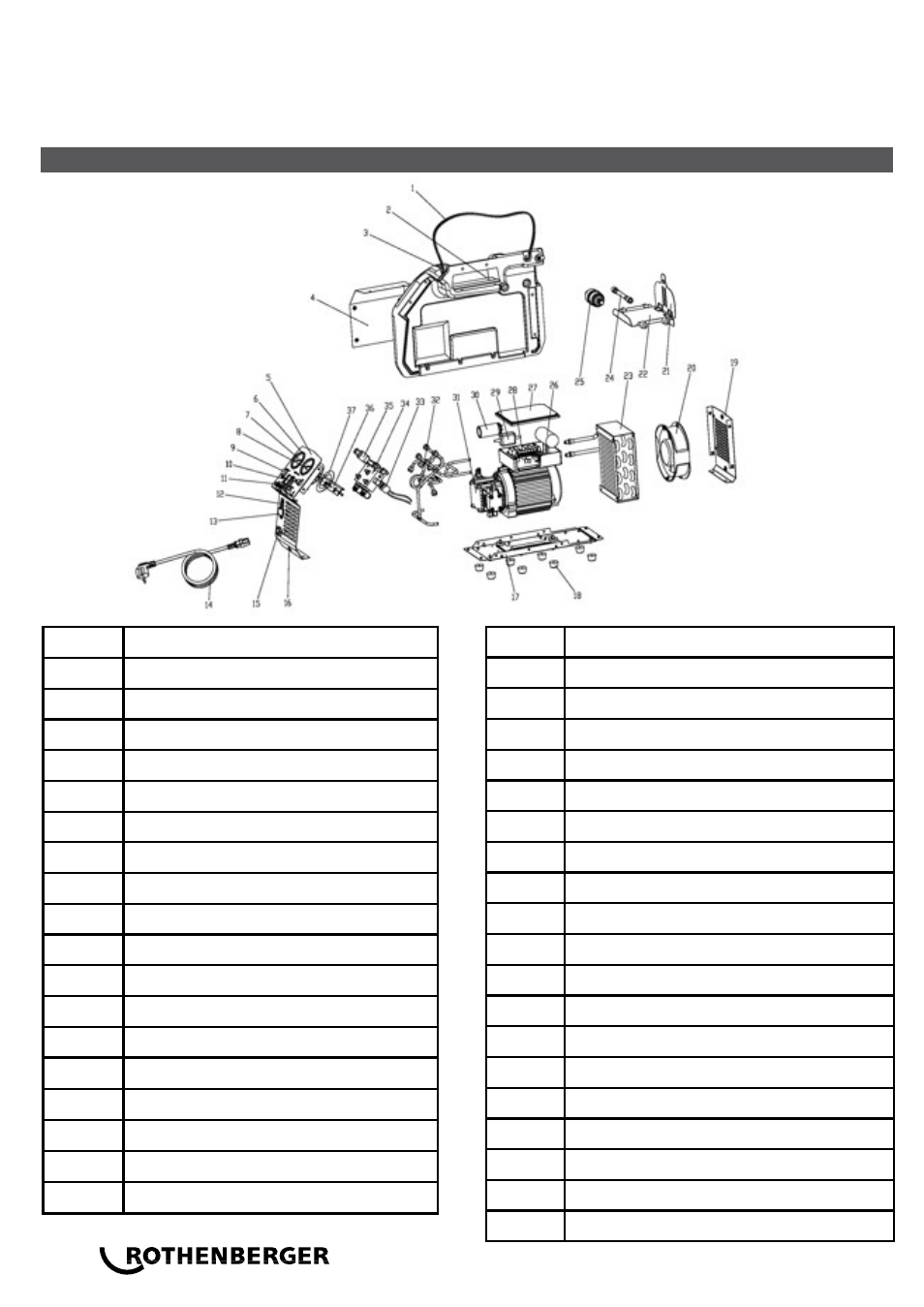

2. Schéma a seznam dílů
POKYNY K POUŽÍVÁNÍ A ÚDRŽBĚ
POLOŽKA POPIS
19
ZADNÍ PANEL
20
AXIÁLNÍ VĚTRÁK
21
KRYT ZÁSOBNÍ SKŘÍNĚ
22
ZPĚTNÁ KLAPKA ZÁSOBNÍ SKŘÍNĚ
23
KONDENZÁTOR
24
HADICE 4"
25
FILTR
26
KAPACITÁTOR
27
KRYT VYPÍNAČE
28
PANEL OKRUHU
29
TRANSFORMÁTOR NAPĚTÍ
30
KAPACITÁTOR
31
KOMPRESOR
32
SADA MĚDĚNÝCH TRUBEK
33
SPÍNAČ VYSOKÉHO TLAKU
34
ŘÍDÍCÍ ZÁKLOPKA
35
SPÍNAČ NÍZKÉHO TLAKU
36
DESTIČKA VE TVARU U
37
TĚSNĚNÍ MĚREK
